产品
双工器
通带频率一 DC~1900MHz,通带频率二 2100~5000MHz,SMA
- ZCB15-2L1.9-2.1G-2911
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | DC | ~ | 1900 | MHz |
| 通带频率二 | / | / | 2100 | ~ | 5000 | MHz |
| 通带一损耗 | / | / | 2.0 | dB | ||
| 通带二损耗 | 2.0 | dB | ||||
| 通带波动 | / | / | 2.0 | dB | ||
| 通带一抑制度 | 2.1-5 | GHz≥ | 40 | dB | ||
| 通带二抑制度 | DC-1.9 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.70 |
其它参数
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 1 | 公共端 | ANT |
| 2 | 通带一 | P1 |
| 3 | 通带二 | P2 |

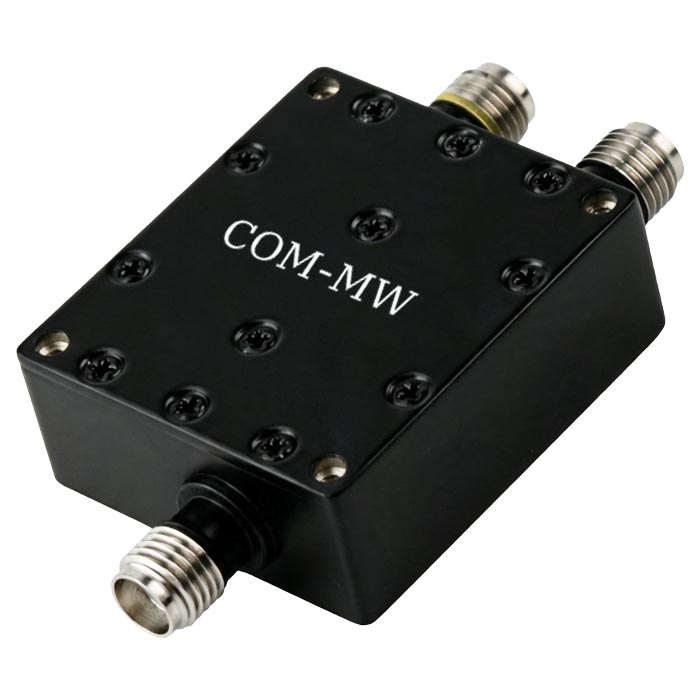

参考实物图

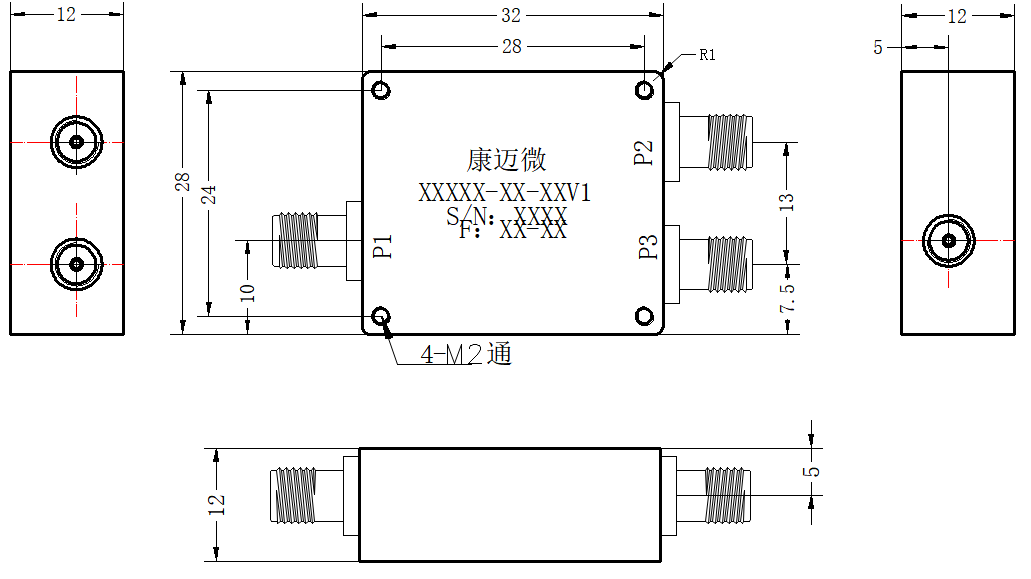

外形结构图（mm）

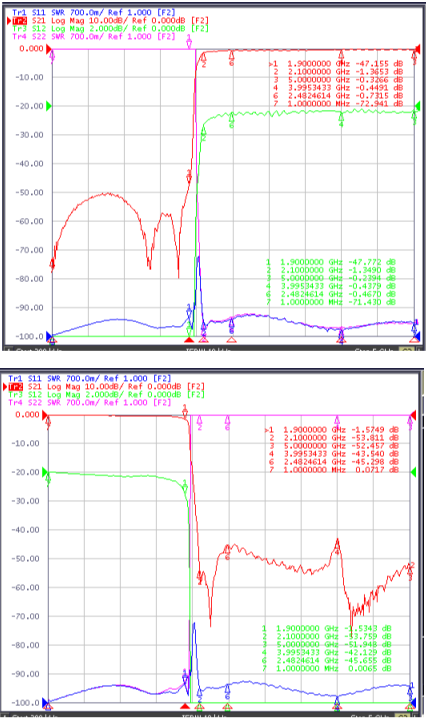

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
