波导连接
工作频率4.64~7.05GHz, 功率容量4000W, 矩形波导, BJ58, BJ58
- DWG8-BJ58C57-2633
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 4.64 | ~ | 7.05 | GHz |
| 插入损耗 | 0.15 | dB | ||
| 驻波比 | 1.2 |
其它参数
| 功率容量 | 4000W设计保证 |
| 波导管类别 | 矩形波导 |
| 波导管形状 | 弯波导 |
| 接口形式一 | BJ58 |
| 接口形式二 | BJ58 |
| 法兰型号 | FDP58 |
| 表面 | 黑色烤漆 |
| 产品外壳材料 | 铝 |
| 工作温度 | -40~+85℃设计保证 |
典型测试数据
| 频率 GHz | S22 驻波 | S11 驻波 | S12 损耗 dB |
|---|---|---|---|
| 4.64 | 1.05 | 1.05 | -0.01 |
| 4.81 | 1.06 | 1.06 | -0.01 |
| 4.98 | 1.08 | 1.08 | -0.02 |
| 5.16 | 1.08 | 1.09 | -0.02 |
| 5.33 | 1.09 | 1.08 | |
| 5.5 | 1.07 | 1.07 | -0.01 |
| 5.67 | 1.06 | 1.06 | -0.01 |
| 5.85 | 1.06 | 1.07 | -0.03 |
| 6.02 | 1.06 | 1.08 | -0.03 |
| 6.19 | 1.05 | 1.05 | -0.04 |
| 6.36 | 1.04 | 1.04 | -0.07 |
| 6.53 | 1.03 | 1.03 | -0.07 |
| 6.71 | 1.04 | 1.01 | -0.1 |
| 6.88 | 1.05 | 1.03 | -0.08 |
| 7.05 | 1.06 | 1.05 | -0.06 |

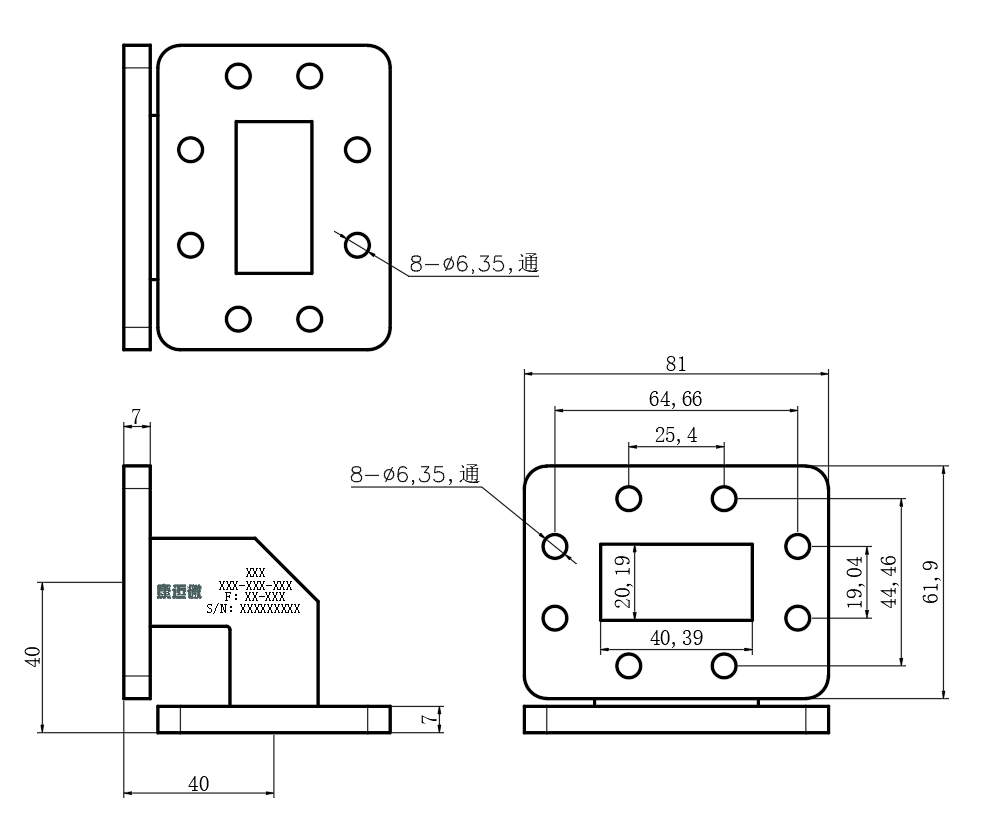

外形结构图（mm）

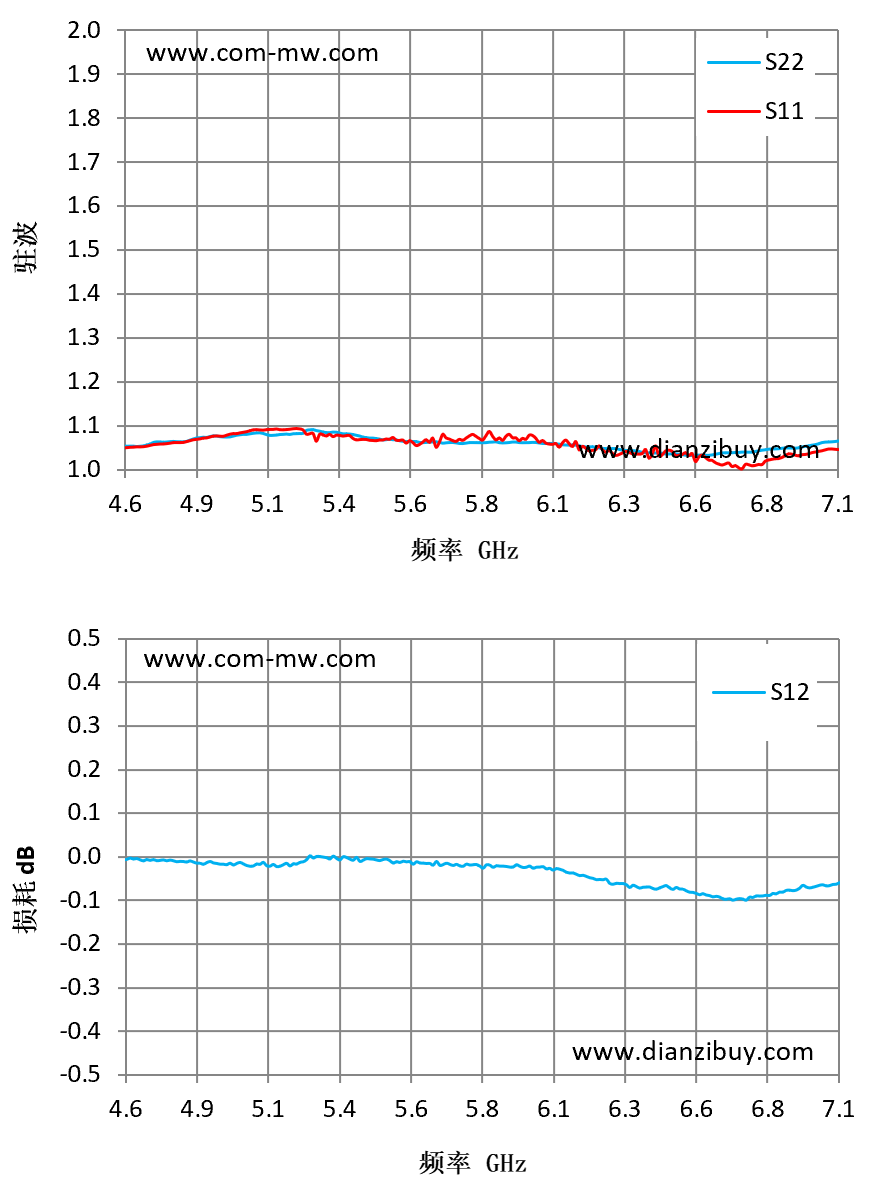

典型测试曲线图
