产品
负载
工作频率DC~67GHz, 功率容量1W, 阻抗50Ω, 1.85-J
- 1.85-50JR-1W
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，低驻波比。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 67 | GHz |
| 驻波比 | 1.45 |
其它参数
| 功率容量 | 1W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | 1.85-J |
| 接口材质 | 不锈钢 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+125℃设计保证 |
注意事项
安装负载时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低。
典型测试数据
| 项目 | 频率 GHz | S11 驻波 |
|---|---|---|
| 1 | 0.01 | 1.11 |
| 2 | 4.79 | 1.08 |
| 3 | 9.57 | 1.03 |
| 4 | 14.36 | 1.12 |
| 5 | 19.14 | 1.17 |
| 6 | 23.93 | 1.12 |
| 7 | 28.71 | 1.11 |
| 8 | 33.5 | 1.18 |
| 9 | 38.29 | 1.21 |
| 10 | 43.07 | 1.21 |
| 11 | 47.86 | 1.18 |
| 12 | 52.64 | 1.17 |
| 13 | 57.43 | 1.31 |
| 14 | 62.21 | 1.24 |
| 15 | 67 | 1.21 |

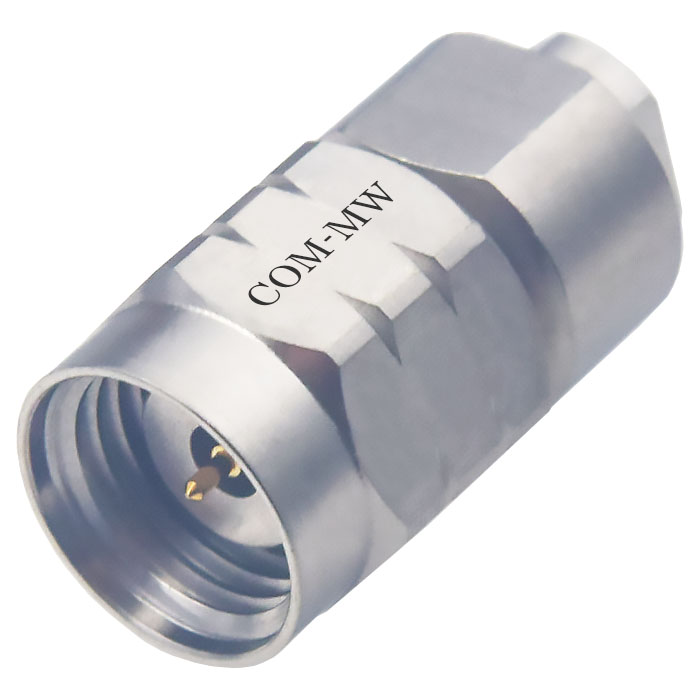

参考实物图

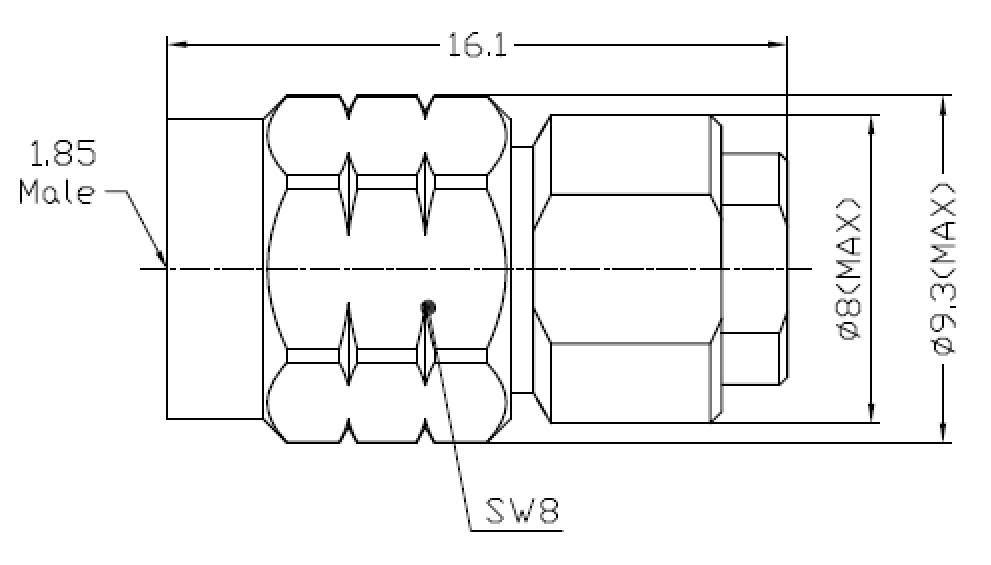

外形结构图（mm）
典型测试曲线图
