产品
衰减器
工作频率 26.5~40GHz,衰减度 47dB,300W,, 波导口,2.92-F or K
- DA25-47300-26.5-40G-3447
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 26.5 | ~ | 40 | GHz |
| 衰减度 | 45.5 | 47 | 48.5 | dB |
| 输入驻波比 | 1.25 | |||
| 输出驻波比 | 1.4 |
其它参数
| 功率容量 | 300W设计保证 |
| 输入接口形式 | 波导口 |
| 输出接口形式 | 2.92-F or K |
| 波导口型号 | BJ320 or WR28 |
| 波导法兰 | FBP320 |
| 表面 | 本导 |
| 产品外壳材料 | 铝 |
| 工作温度 | -40~+70℃设计保证 |
| 重量 | 5.5Kg |
注意事项
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；
2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备，否则衰减器可能会烧毁。
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 衰减 dB |
| 25.00 | 1.03 | 1.08 | -45.59 |
| 26.14 | 1.04 | 1.09 | -46.15 |
| 27.29 | 1.03 | 1.17 | -46.48 |
| 28.43 | 1.01 | 1.17 | -46.78 |
| 29.57 | 1.01 | 1.02 | -46.79 |
| 30.71 | 1.02 | 1.11 | -47.04 |
| 31.86 | 1.02 | 1.12 | -47.05 |
| 33.00 | 1.01 | 1.04 | -46.94 |
| 34.14 | 1.02 | 1.18 | -46.91 |
| 35.29 | 1.03 | 1.15 | -46.81 |
| 36.43 | 1.01 | 1.04 | -46.65 |
| 37.57 | 1.01 | 1.22 | -46.60 |
| 38.71 | 1.03 | 1.24 | -46.49 |
| 39.86 | 1.04 | 1.04 | -46.22 |
| 41.00 | 1.01 | 1.21 | -46.03 |
功率降额曲线

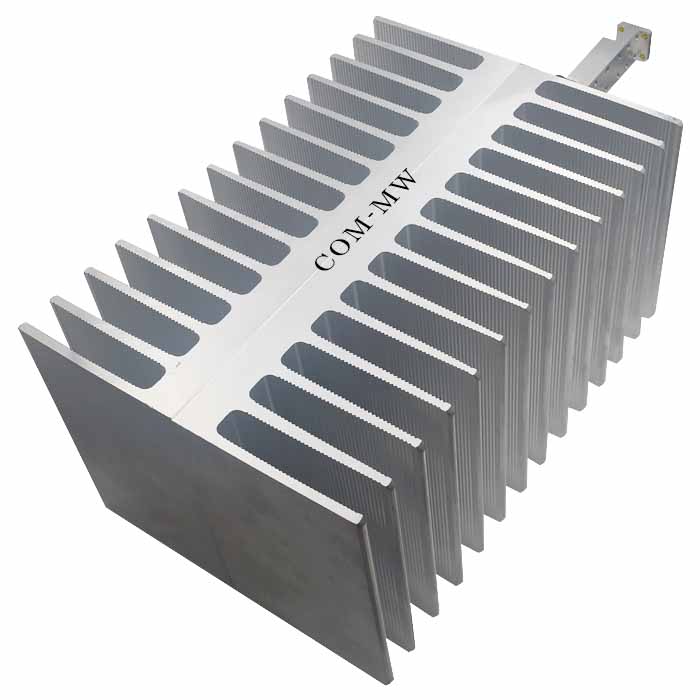

参考实物图

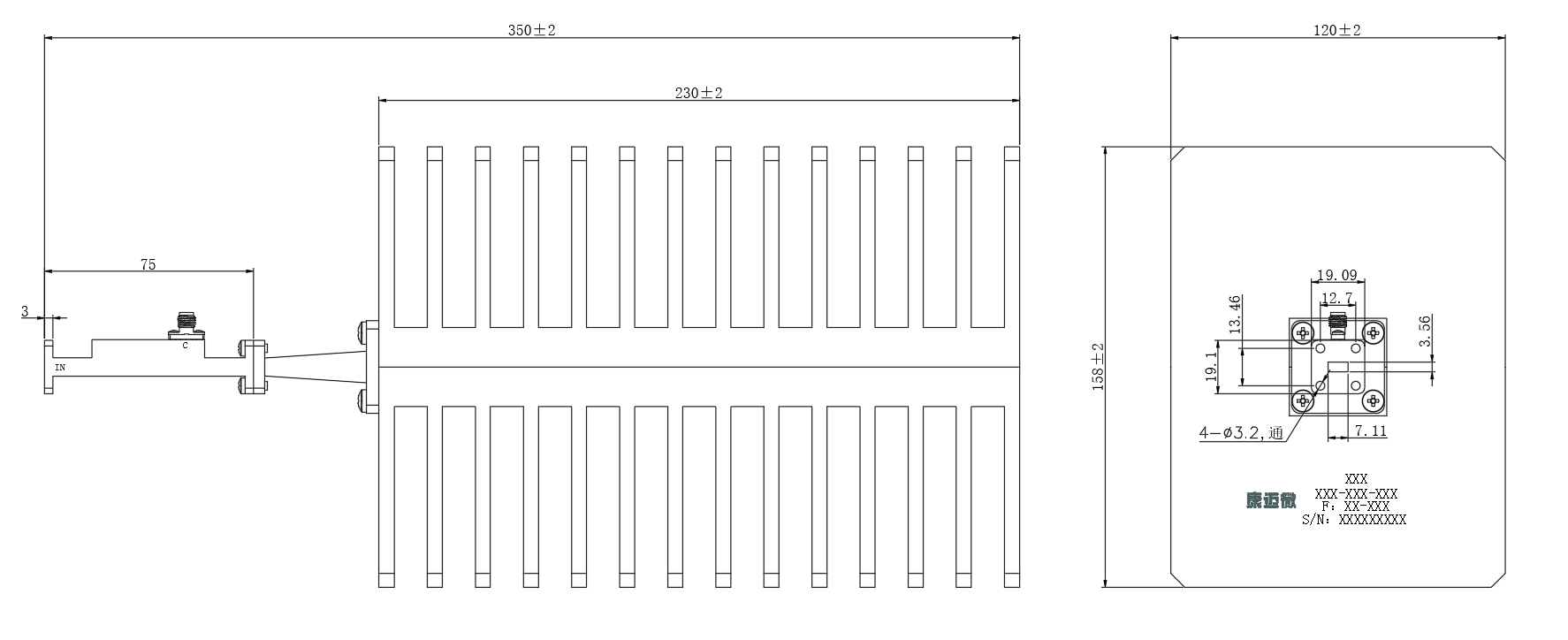

外形结构图（mm）

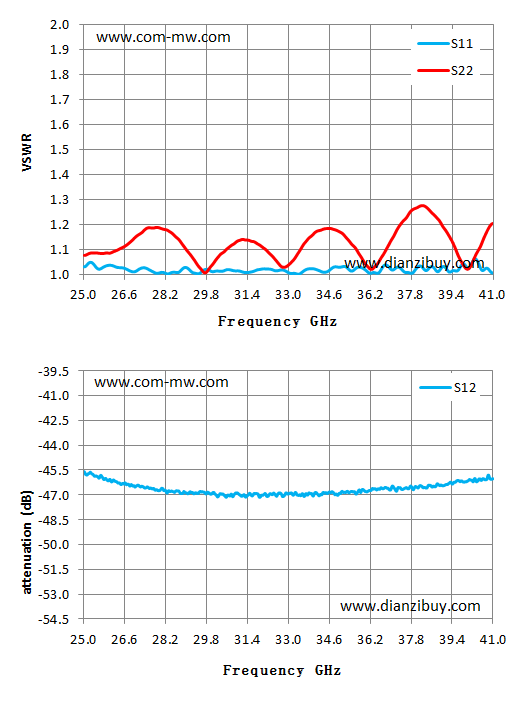

典型测试曲线图
