产品
开关
20~3000MHz,单刀六掷 ,电子吸收式开关,开关时间100ns,SMA
- DSW8-6R20-3000-1092
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，吸收式。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 20 | ~ | 3000 | MHz |
| 插入损耗 | 3 | dB | ||
| 隔离度 | 60 | dB | ||
| 驻波比 | 2 |
其它参数
| 开关路数 | 单刀六掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 100ns |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 0.2W |
| 工作电压 | ±5V |
| 工作电流 | 200mA@+5V;50mA@-5V |
| 工作温度 | -40~+85℃设计保证 |
真值表
| 端口 | C3 | C2 | C1 |
| J1 | 0 | 0 | 0 |
| J2 | 0 | 0 | 1 |
| J3 | 0 | 1 | 0 |
| J4 | 0 | 1 | 1 |
| J5 | 1 | 0 | 0 |
| J6 | 1 | 0 | 1 |
端口定义
| 公共端口 | J0 |
| 分路端口 | J1，J2，J3，J4，J5，J6 |

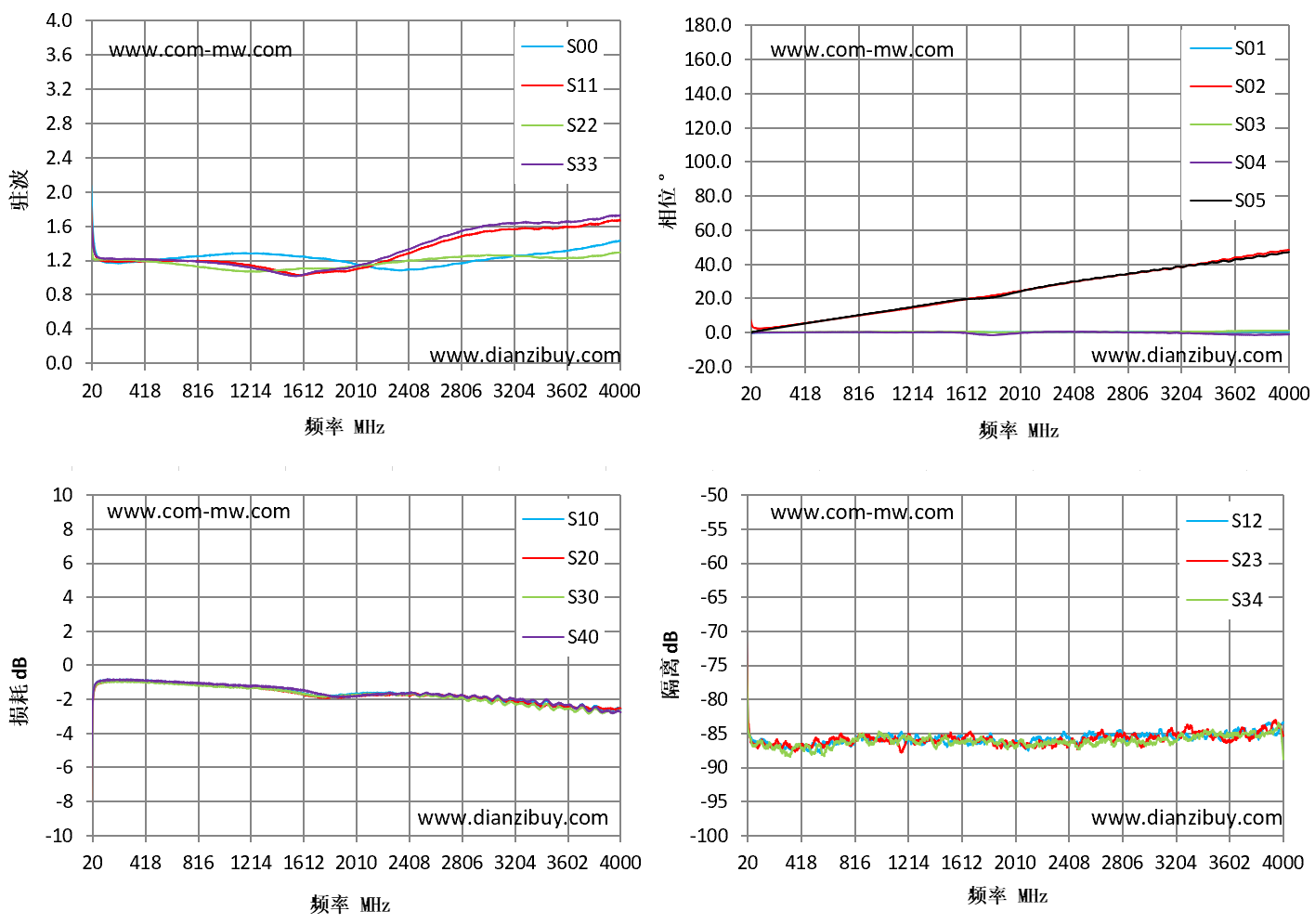

典型测试曲线图

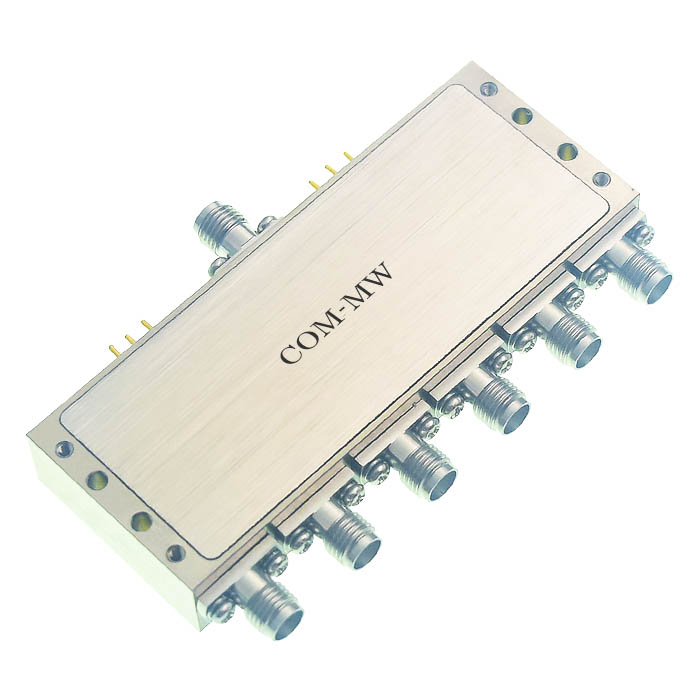

参考实物图

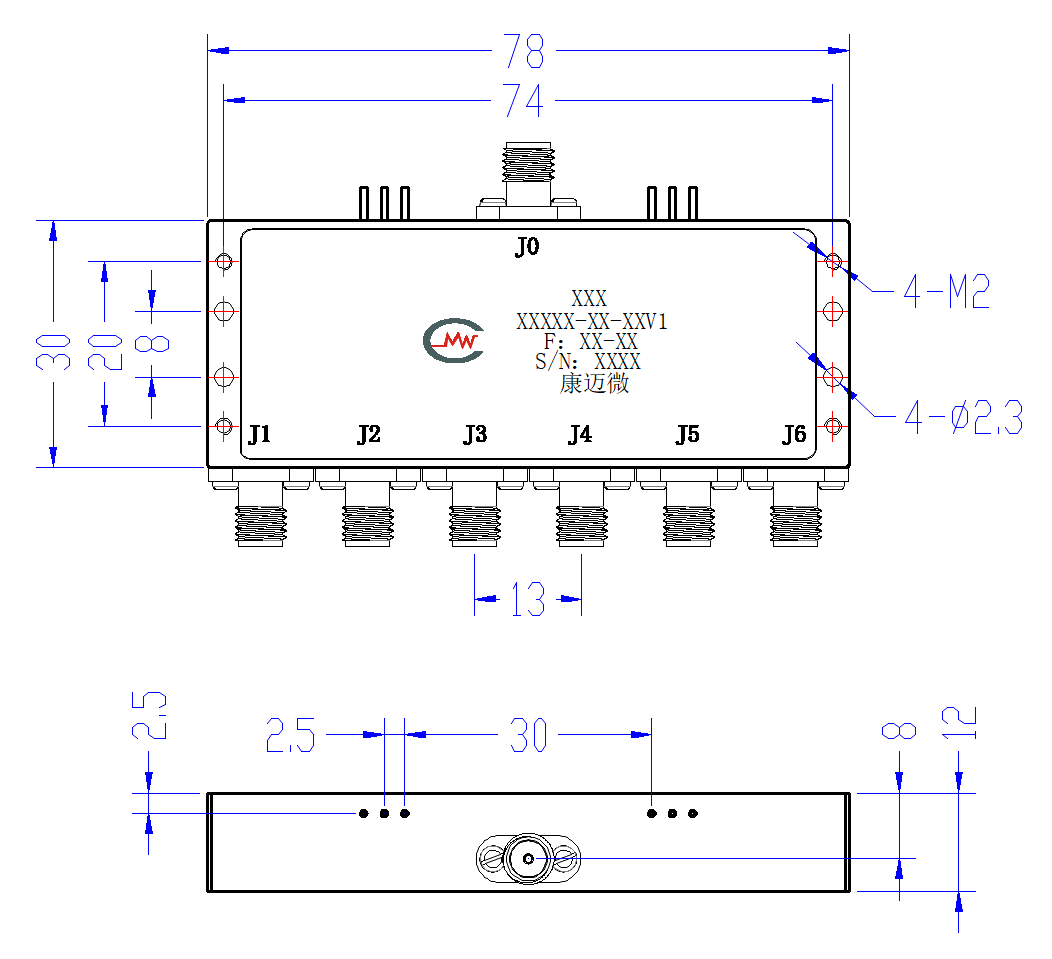

外形结构图（mm）
典型测试数据
| 频率 MHz | S00 驻波 | S10 损耗 dB | S01 相位 ° | S02 相位 ° | S12 隔离 dB |
| 20 | 1.72 | -2.24 | -0.13 | 6.17 | -81.09 |
| 304 | 1.18 | -0.87 | 4.14 | -87.16 | |
| 589 | 1.22 | -0.99 | 0.05 | 7.37 | -86.3 |
| 873 | 1.26 | -1.12 | 0.09 | 10.61 | -85.91 |
| 1157 | 1.28 | -1.23 | 0.12 | 13.73 | -84.91 |
| 1441 | 1.27 | -1.41 | 0.14 | 17.33 | -85.29 |
| 1726 | 1.23 | -1.8 | 0.19 | 20.7 | -86.47 |
| 2010 | 1.15 | -1.68 | 0.19 | 24.24 | -85.96 |
| 2294 | 1.09 | -1.65 | 0.23 | 28.22 | -85.99 |
| 2579 | 1.12 | -1.75 | 0.28 | 31.81 | -85.04 |
| 2863 | 1.18 | -1.94 | 0.31 | 34.73 | -85.49 |
| 3147 | 1.24 | -2.1 | 0.35 | 37.92 | -85.01 |
| 3431 | 1.28 | -2.12 | 0.38 | 41.62 | -85.53 |
| 3716 | 1.34 | -2.32 | 0.39 | 44.93 | -84.22 |
| 4000 | 1.43 | -2.59 | 0.4 | 48.29 | -83.45 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
