产品
滤波器组件
中心频率F171MHz, -3dB带宽F132MHz, 中心频率F271MHz, -3dB带宽F216MHz, DC-37MHz≥30dB, 105-200MHz≥30dB, 表面贴装
- DFSBF5-L55-87-3459
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 中心频率F1 | / | / | 71 | MHz | ||
| -3dB带宽F1 | / | / | 32 | MHz | ||
| 中心频率F2 | / | / | 71 | MHz | ||
| -3dB带宽F2 | / | / | 16 | MHz | ||
| 中心损耗F1 | / | / | 2 | dB | ||
| 中心损耗F2 | / | / | 3 | dB | ||
| 带外抑制F1 | DC-37 | MHz≥ | 30 | dB | ||
| 带外抑制F1 | 105-200 | MHz≥ | 30 | dB | ||
| 带外抑制F2 | DC-52 | MHz≥ | 30 | dB | ||
| 带外抑制F2 | 90-200 | MHz≥ | 30 | dB | ||
| 通带驻波F1 | 55-87 | MHz | 1.5 | |||
| 通带驻波F2 | 63-79 | MHz | 1.5 | |||
| 群时延波动F1 | 55-87 | MHz | 20 | ns | ||
| 群时延波动F2 | 63-79 | MHz | 20 | ns |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图

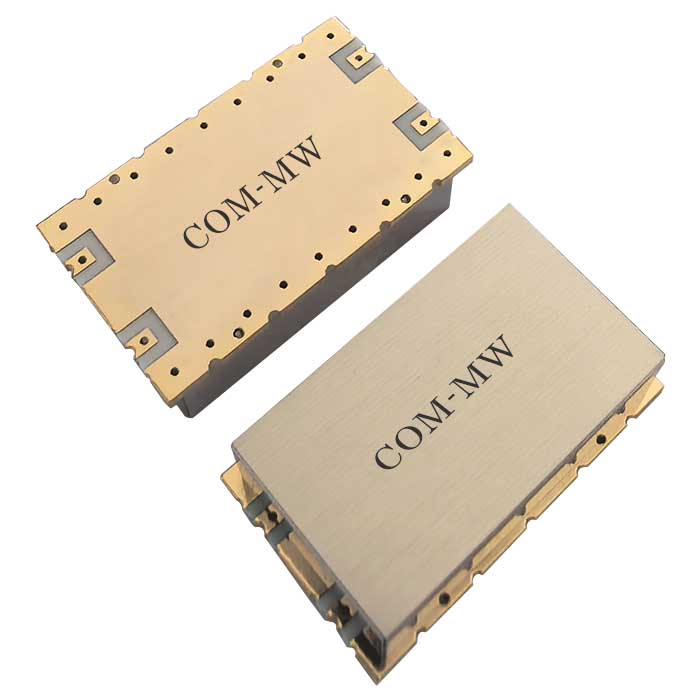

参考实物图

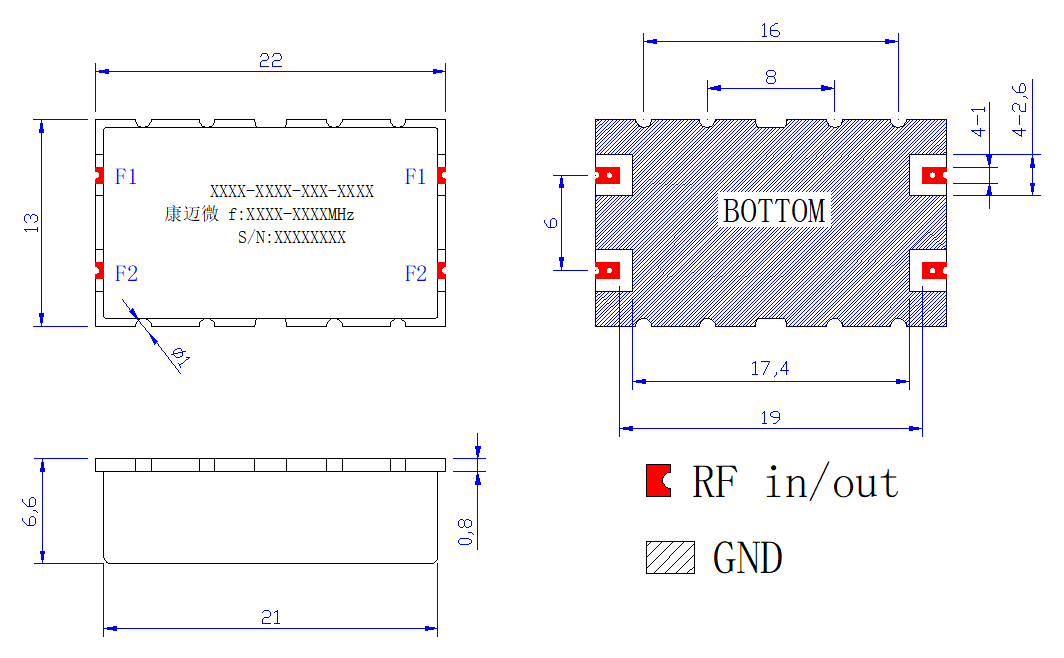

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
