DC~18GHz,单刀四掷 ,TTL控制,反射式,15ms,SMA,12V,200万次
- DSW9-4R0-18G-2481
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 18 | GHz |
| 插入损耗 | 0.3 | dB@6G | ||
| 插入损耗 | 0.5 | dB@18G | ||
| 隔离度 | 70 | dB@6G | ||
| 隔离度 | 60 | dB@18G | ||
| 驻波比 | 1.3 | @6G | ||
| 驻波比 | 1.5 | @18G | ||
| 功率容量 | 80 | W@6G | ||
| 驻波比 | 50 | W@18G |
其它参数
| 开关路数 | 单刀四掷 |
| 控制方式 | TTL控制 |
| 开关特性 | 机械反射式开关 |
| 开关时间 | 15ms |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 工作温度 | -25~+65℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 开关寿命 | 200万次 |
| 控制接口 | D-SUB15 Male |
端口定义
| 公共端口 | 0 |
| 分路端口 | 2，3，5，6 |
典型测试数据
| 频率 GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S12 隔离 dB | S04 相位 ° |
| 0.1 | 1.01 | 1.01 | -0.01 | -65.76 | 0.01 |
| 3.86 | 1.09 | 1.09 | -0.04 | -81.08 | 0.73 |
| 5.79 | 1.08 | 1.07 | -0.05 | -80.94 | 1.11 |
| 9.64 | 1.18 | 1.14 | -0.15 | -81.32 | 1.77 |
| 13.5 | 1.05 | 1.05 | -0.25 | -80.84 | 2.41 |
| 17.36 | 1.19 | 1.41 | -0.35 | -78.64 | 2.54 |
| 19.29 | 1.18 | 1.16 | -0.44 | -80.56 | 2.44 |
| 23.14 | 1.28 | 1.55 | -0.54 | -64.26 | 2.48 |

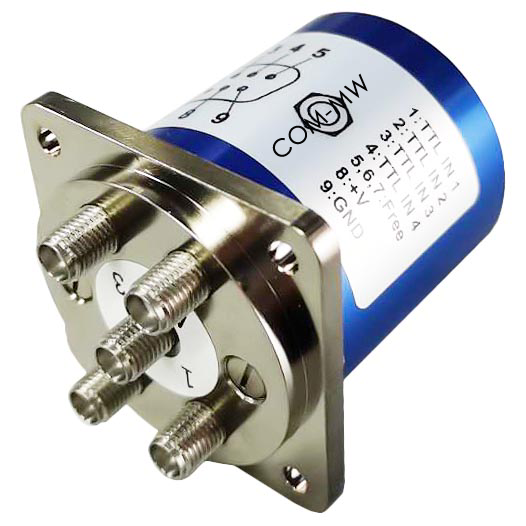

参考实物图

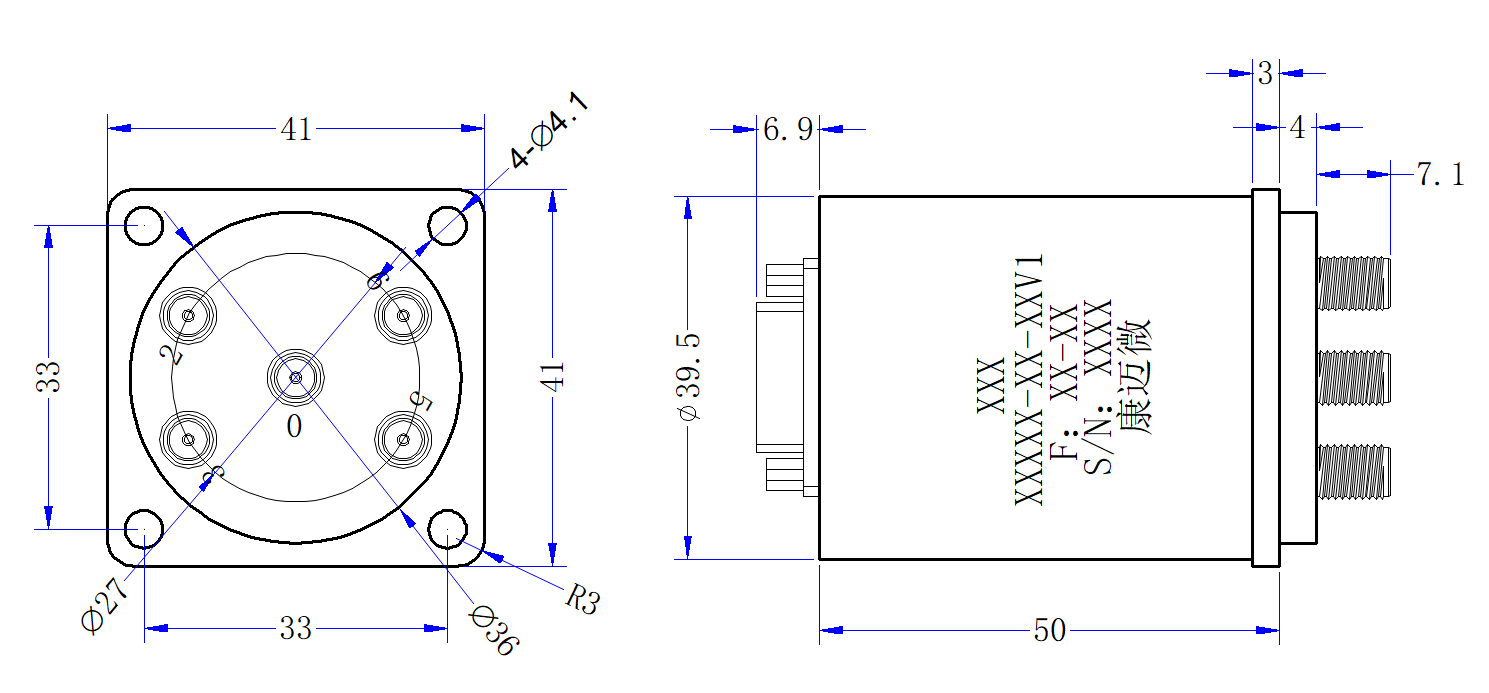

外形结构图（mm）
控制引脚定义
| Pin 2 | TTL高电平，其它低电平 | RF 0-2 |
| Pin 3 | TTL高电平，其它低电平 | RF 0-3 |
| Pin 5 | TTL高电平，其它低电平 | RF 0-5 |
| Pin 6 | TTL高电平，其它低电平 | RF 0-6 |
| Pin 7 | +12V | / |
| Pin 8 | GND | / |
| Pin 1,4,9~15 | 不使用 | / |

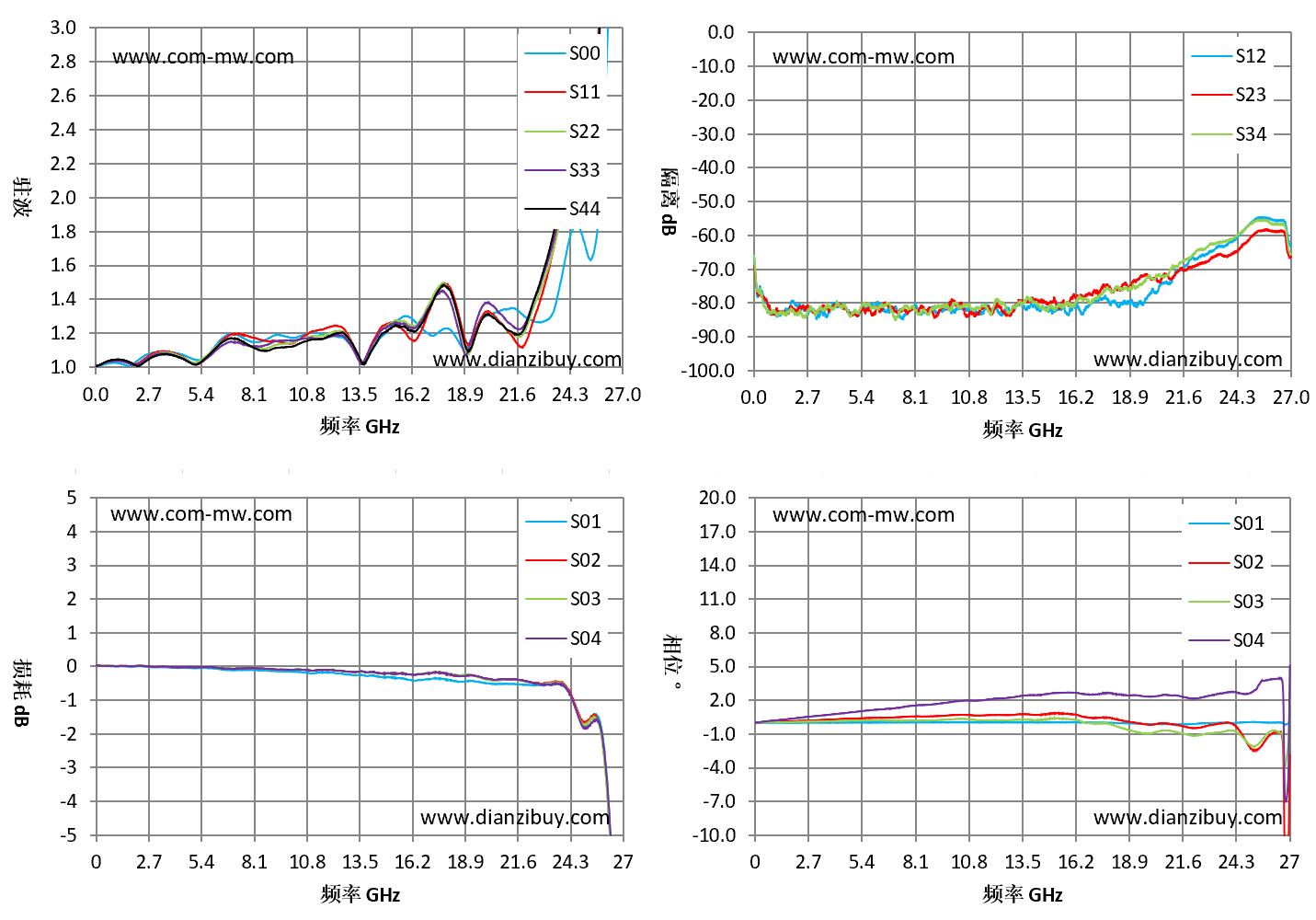

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 开关顺序：先断后合。 |
