隔离器
工作频率350~390MHz, 通过功率100W, SMA
- DG9-350-390-1300
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高隔离度，高功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 350 | ~ | 390 | MHz |
| 插入损耗 | 0.8 | dB | ||
| 隔离度 | 42 | dB | ||
| 驻波比 | 1.25 |
其它参数
| 通过功率 | 100W设计保证 |
| 耐反射功率 | 50W设计保证 |
| 传输方向 | 顺时针 |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 工作温度 | -30~+70℃设计保证 |
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S22 驻波 |
|---|---|---|---|---|
| 320 | 1.47 | -0.79 | -34.85 | 1.37 |
| 328 | 1.29 | -0.56 | -41.08 | 1.23 |
| 336 | 1.17 | -0.46 | -48.59 | 1.13 |
| 344 | 1.08 | -0.44 | -53.9 | 1.08 |
| 351 | 1.04 | -0.45 | -54.34 | 1.07 |
| 359 | 1.04 | -0.48 | -53.53 | 1.08 |
| 367 | 1.07 | -0.5 | -53.19 | 1.08 |
| 375 | 1.08 | -0.53 | -53.97 | 1.08 |
| 383 | 1.07 | -0.55 | -57.38 | 1.05 |
| 391 | 1.06 | -0.59 | -67.17 | 1.02 |
| 399 | 1.04 | -0.63 | -78.01 | 1.04 |
| 406 | 1.07 | -0.69 | -58.32 | 1.12 |
| 414 | 1.14 | -0.8 | -44.84 | 1.23 |
| 422 | 1.24 | -0.97 | -36.11 | 1.37 |
| 430 | 1.35 | -1.25 | -29.8 | 1.53 |
参考实物图

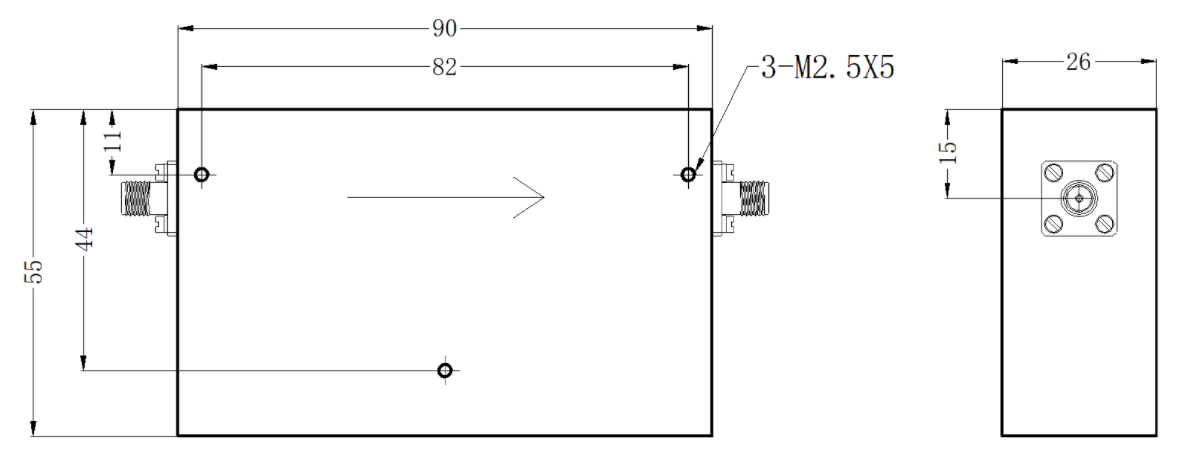

外形结构图（mm）

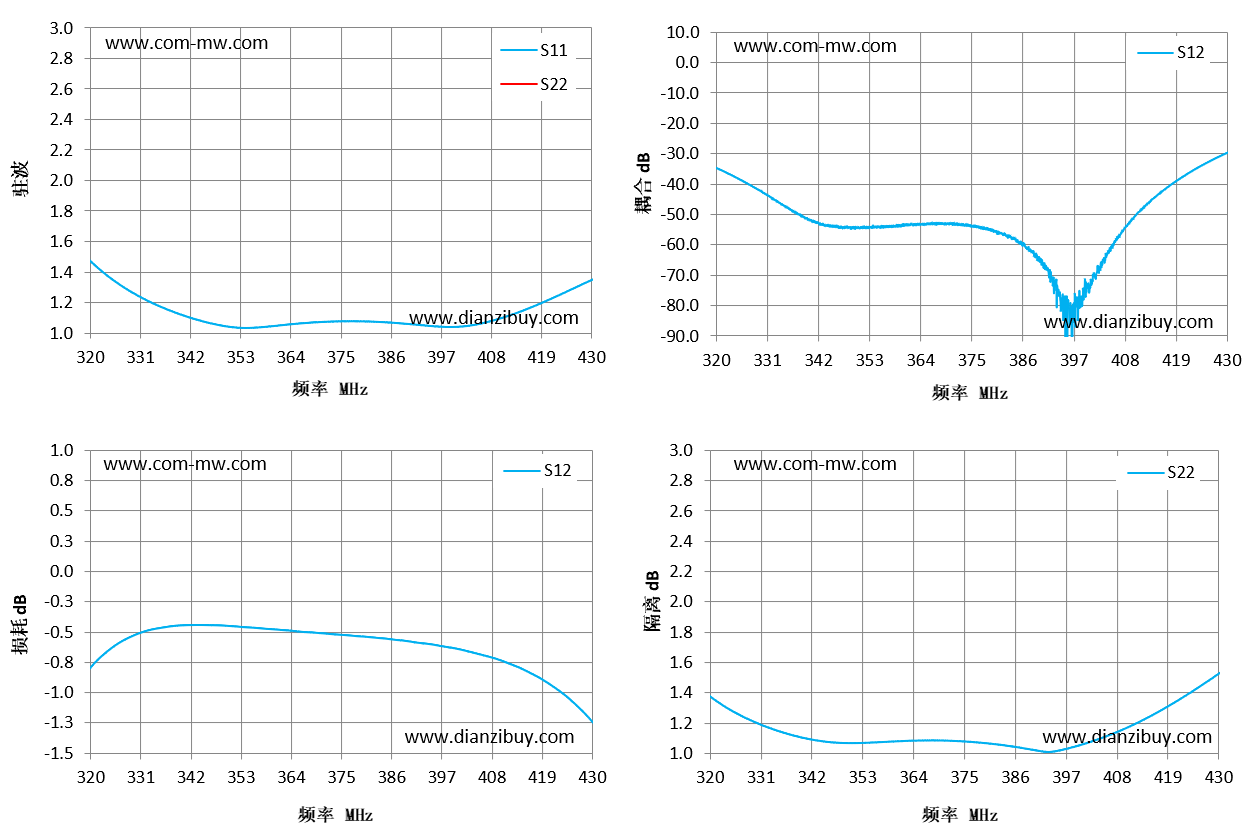

典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
