产品
滤波器
通带频率 DC~83MHz,115-135MHz≥20dB,135-840MHz≥40dB,表面贴装,替代RLP-83+
- LF014
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 83 | MHz | ||
| 通带损耗 | 2.0 | dB | ||||
| 通带驻波 | 1.5 | |||||
| 带外抑制 | 115-135 | MHz≥ | 20 | dB | ||
| 带外抑制 | 135-840 | MHz≥ | 40 | dB |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W |
| 带宽 | -3dB≥93MHz |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代RLP-83+ |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.01 | 1.15 | 1.15 | -0.49 | 6.8 |
| 10 | 1.16 | 1.16 | -0.52 | 6.64 |
| 19 | 1.17 | 1.18 | -0.61 | 6.59 |
| 29 | 1.17 | 1.19 | -0.76 | 6.88 |
| 39 | 1.11 | 1.14 | -0.92 | 7.17 |
| 48 | 1.07 | 1.09 | -1.06 | 7.78 |
| 58 | 1.11 | 1.1 | -1.25 | 8.6 |
| 68 | 1.17 | 1.15 | -1.47 | 9.94 |
| 77 | 1.14 | 1.17 | -1.74 | 12.05 |
| 87 | 1.17 | 1.17 | -2.37 | 16.54 |
| 96 | 2.15 | 1.86 | -4.84 | 21.1 |
| 106 | 6.7 | 5.61 | -13.62 | 18.65 |
| 116 | 14.84 | 12.71 | -40.58 | 29.74 |
| 125 | 23.2 | 19.94 | -52.18 | 26.93 |
| 135 | 32.16 | 26.45 | -49.18 | 6.53 |
参考实物图

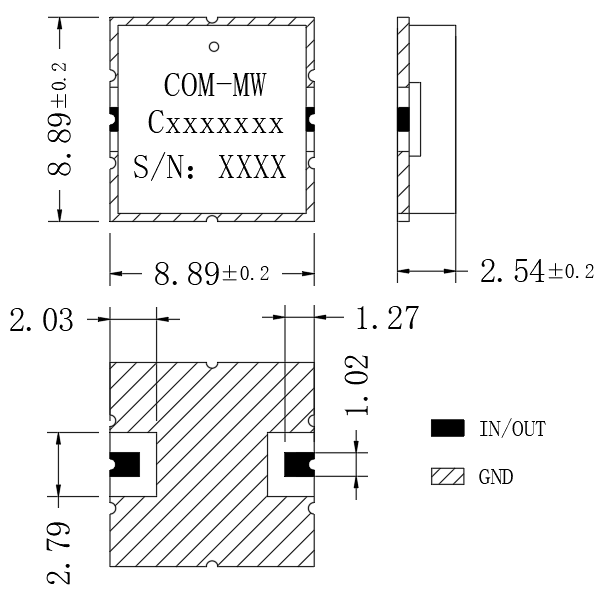

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
