产品
耦合器
430~6000MHz, 耦合度10dB, N , 50W,
- ZDC8-10M430-6000-2014
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 430 | ~ | 6000 | MHz |
| 插入损耗 | 1.4 | dB | ||
| 耦合度 | 8.8 | 10 | 11.2 | dB |
| 方向性 | 15 | dB | ||
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.5 |
其它参数
| 接口形式 | N -K |
| 阻抗 | 50Ω |
| 功率容量 | 50W |
| 工作温度 | -30~+70℃设计保证 |
| 其它 | 损耗包含分配损耗0.46dB |
端口定义
| 输入端口 | IN |
| 输出端口 | OUT |
| 耦合端口 | C |

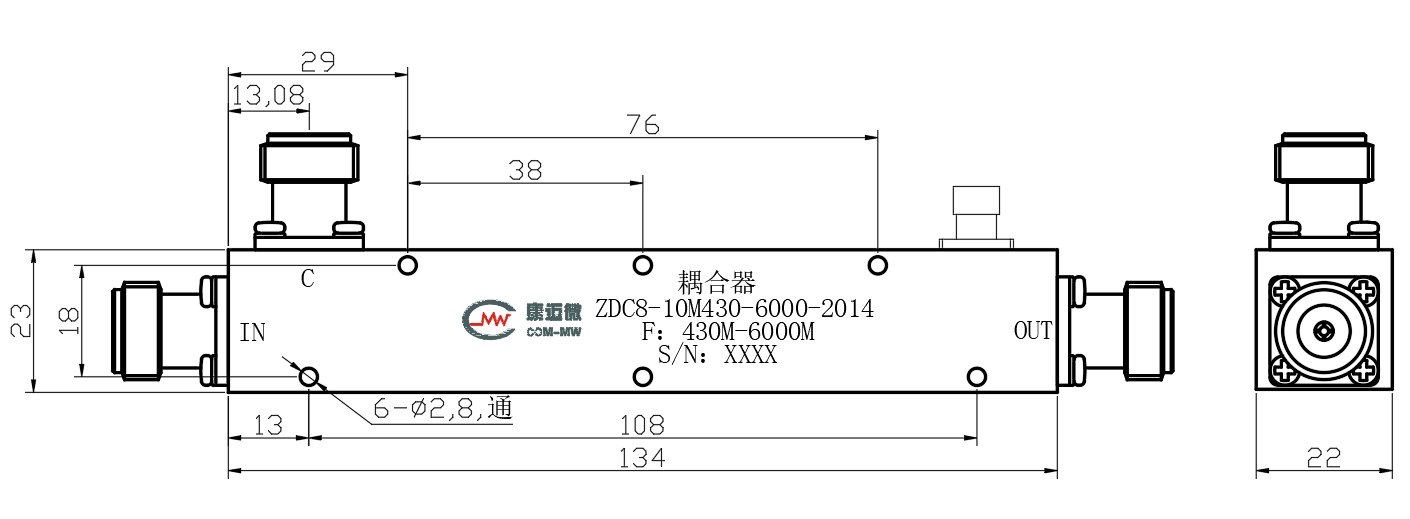

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
