通带频率CH169.5~70.5MHz, 通带频率CH269~71MHz, 通带频率CH367.5~72.5MHz, 通带频率CH465~75MHz, 通带频率CH560~80MHz, 通带频率CH650~90MHz, DC-60MHz≥50dB, 80-200MHz≥50dB, 微带圆针
- ZS20-L50-90-303
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率CH1 | / | / | 69.5 | ~ | 70.5 | MHz |
| 通带频率CH2 | / | / | 69 | ~ | 71 | MHz |
| 通带频率CH3 | / | / | 67.5 | ~ | 72.5 | MHz |
| 通带频率CH4 | / | / | 65 | ~ | 75 | MHz |
| 通带频率CH5 | / | / | 60 | ~ | 80 | MHz |
| 通带频率CH6 | / | / | 50 | ~ | 90 | MHz |
| 通带损耗CH1,CH2 | / | / | 5 | dB | ||
| 通带损耗CH3 | / | / | 4 | dB | ||
| 通带损耗CH4 | / | / | 3 | dB | ||
| 通带损耗CH5 | / | / | 2.5 | dB | ||
| 通带损耗CH6 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制(CH1,CH2 | DC-60 | MHz≥ | 50 | dB | ||
| 带外抑制(CH1,CH2 | 80-200 | MHz≥ | 50 | dB | ||
| 带外抑制CH3 | DC-58 | MHz≥ | 50 | dB | ||
| 带外抑制CH3 | 82-200 | MHz≥ | 50 | dB | ||
| 带外抑制CH4 | DC-52.5 | MHz≥ | 50 | dB | ||
| 带外抑制CH4 | 87.5-200 | MHz≥ | 50 | dB | ||
| 带外抑制CH5 | DC-48 | MHz≥ | 50 | dB | ||
| 带外抑制CH5 | 92-200 | MHz≥ | 50 | dB | ||
| 带外抑制CH6 | DC-32 | MHz≥ | 50 | dB | ||
| 带外抑制CH6 | 108-200 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | 微带圆针 0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+75℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

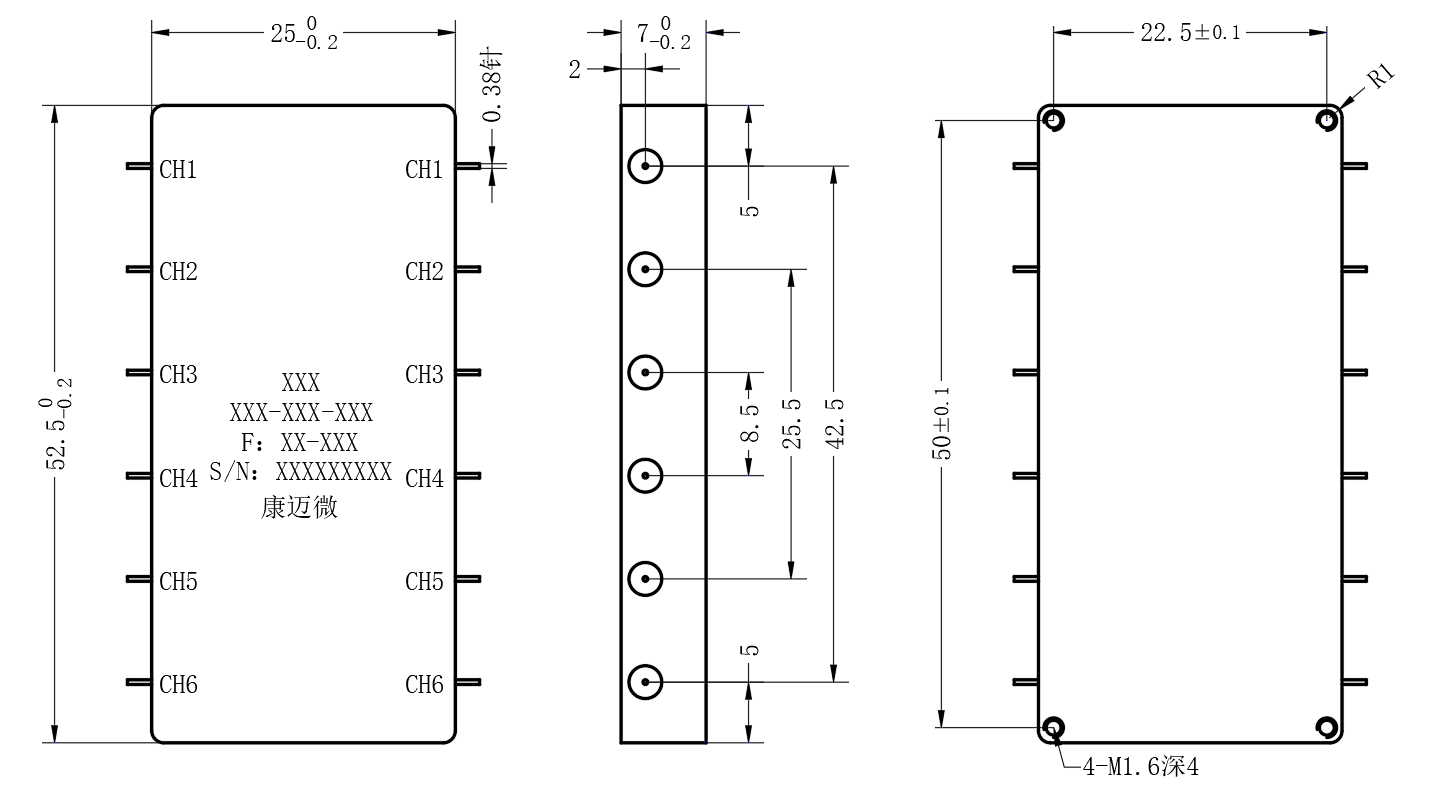

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
