产品
开关矩阵
DC~40GHz,3组6选一,程控开关,SMA-K,支持网口控制
- DSM8-0-40G-9435
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
开关切换寿命大于200万次。
触摸屏显示，支持手动切换通道。
标准19寸机箱，可以上机柜安装。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 40 | GHz |
| 插入损耗 | 0.4@6GHz | dB | ||
| 插入损耗 | 0.7@18GHz | dB | ||
| 插入损耗 | 0.9@26.5GHz | dB | ||
| 插入损耗 | 1.1@40GHz | dB | ||
| 隔离度 | 70@6GHz | dB | ||
| 隔离度 | 60@12GHz | dB | ||
| 隔离度 | 55@18GHz | dB | ||
| 隔离度 | 50@40GHz | dB | ||
| 驻波比 | 1.40@6GHz | |||
| 驻波比 | 1.60@18GHz | |||
| 驻波比 | 1.80@26.5GHz | |||
| 驻波比 | 2@40GHz |
其它参数
| 开关路数 | 3组6选一 |
| 开关特性 | 机械反射式程控开关 |
| 开关时间 | 15ms |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 40W@6GHz;25W@18GHz;12W@26.5GHz;5W@40GHz |
| 工作电压 | +220V |
| 工作温度 | -30~+70℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 支持网口控制 |
使用说明
1、将PC端IP地址设置为192.168.1.100，子网掩码设置为255.255.255.0，默认网关设置为192.168.1.1
2、协议类型选择TCP Server,本地主机地址选择192.168.1.100，本地主机端口设置为1000，远程主机选择192.168.1.30：1000
参考实物图

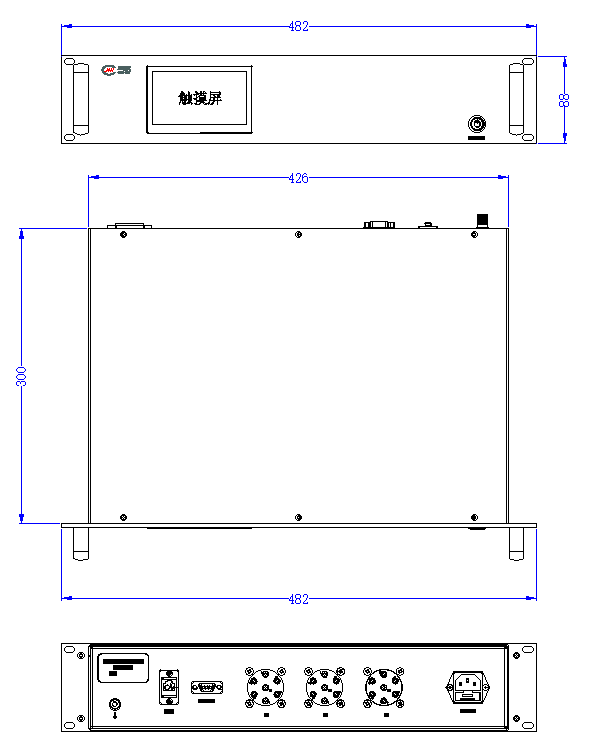

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
