产品
功率放大器
1~300MHz, 增益50dB, 饱和功率100W, N
- DPA9-1-300-2825
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 300 | MHz |
| 增益 | 50 | dB | ||
| 增益平坦度 | 2 | dB | ||
| 输入驻波比 | 1.7 | |||
| 饱和功率 | 100 | W | ||
| 最大输入功率 | 6 | dBm | ||
| 杂散抑制 | 65 | dBc | ||
| 谐波抑制 | 10 | dBc |
其它参数
| 接口形式 | N -F输出，SMA-F输入 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 工作电压 | +28V |
| 工作电流 | 16A |
| 工作温度 | -25~+55℃设计保证 |
| 保护温度 | 80℃保护 |
| 功放 PTT | 功放默认关闭，3.3~5V 开启。 |
典型测试数据
| F （MHz） | IdQ（mA） | Gain(dB) | Pout（dBm） | Ids（A） |
| 1 | 2.24 | 55.12 | 48.71 | 7.93 |
| 10 | 2.24 | 53.74 | 48.39 | 7.26 |
| 50 | 2.24 | 51.92 | 48.57 | 8.77 |
| 100 | 2.24 | 52.92 | 48.86 | 7.15 |
| 150 | 2.24 | 52.06 | 49.37 | 8.62 |
| 200 | 2.24 | 52.97 | 49.86 | 8.63 |
| 250 | 2.24 | 52.85 | 49.82 | 9.27 |
| 300 | 2.24 | 52.51 | 49.76 | 8.8 |

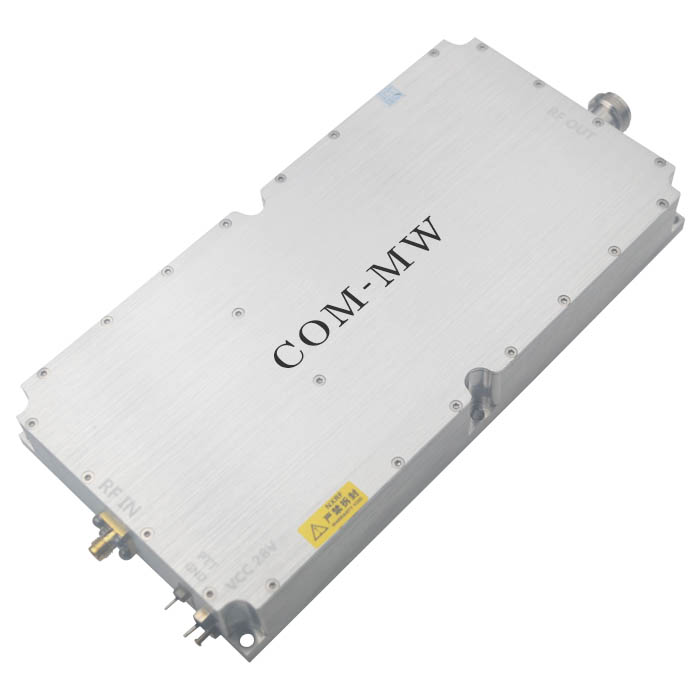

参考实物图

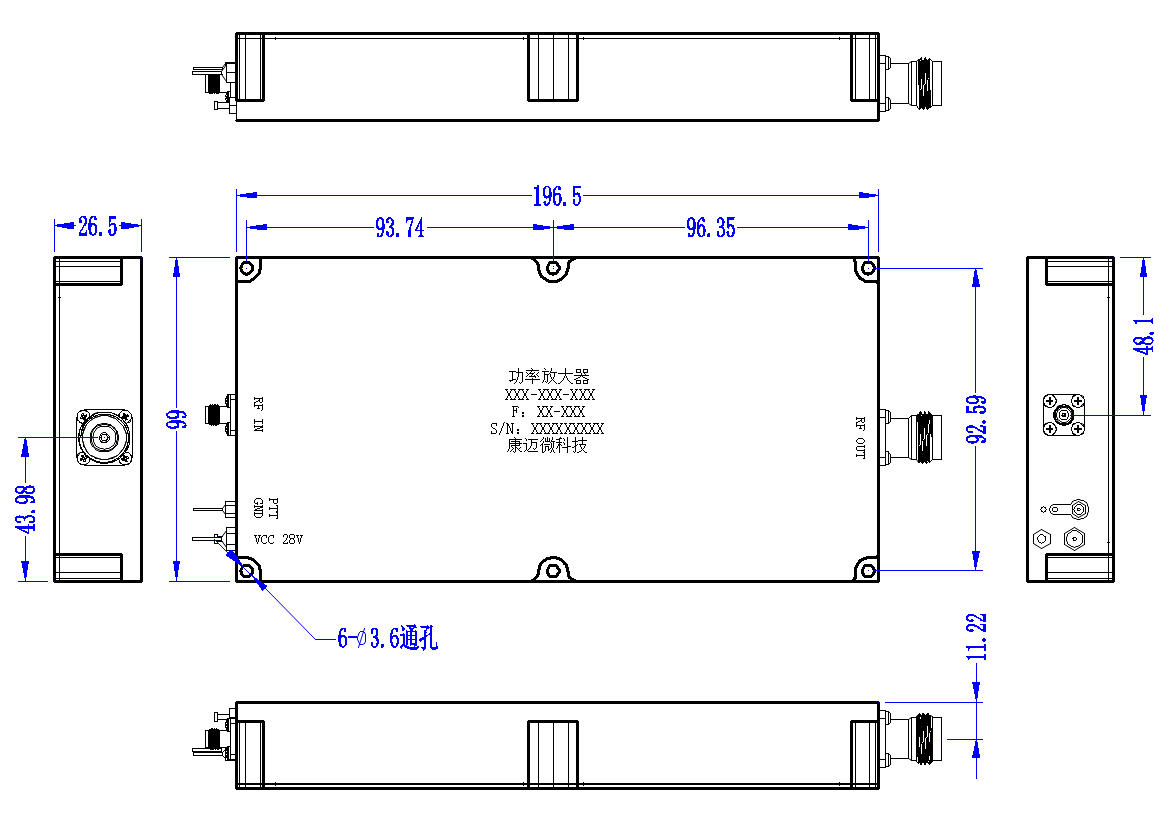

外形结构图
注意事项
存储在湿度小于25%的环境，注意防尘防静电； 请注意产品的功耗，设计时考虑放大器散热问题；产品整体温度大于125℃的情况下，请在订货前与我们协商；清洗产品表面，请勿将产品浸泡清洗液中清洗。
