耦合器
500~2500MHz, 耦合度33dB, 表面贴装, 150W, 替代IPP-8057
- C0410
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，高方向性，大功率。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 500 | ~ | 2500 | MHz |
| 插入损耗 | 0.25 | dB | ||
| 耦合度 | 31.5 | 33 | 34.5 | dB |
| 方向性 | 20 | dB | ||
| 驻波比 | 1.25 | 1.35 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 150W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代IPP-8057 |
端口定义
| 输入端口 | 1或2 |
| 输出端口 | 2或1 |
| 耦合端口 | 3或4 |
| 隔离端口 | 4或3 |

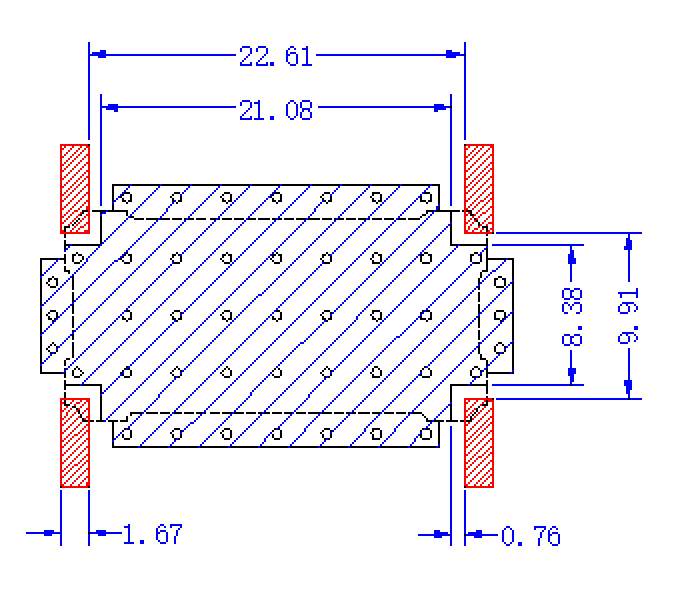

建议PCB布局图
典型测试数据
| F(MHz) | S12 IL | S23 ISO | S11 VSWR | S33 VSWR | S13 C |
| 500 | -0.06 | -66.9 | 1.07 | 1.15 | -32.8 |
| 800 | -0.09 | -60.3 | 1.08 | 1.2 | -32.4 |
| 1000 | -0.11 | -56.1 | 1.05 | 1.21 | -32.7 |
| 1200 | -0.18 | -53.3 | 1.03 | 1.14 | -32.9 |
| 1400 | -0.14 | -53.5 | 1.04 | 1.27 | -32.8 |
| 1600 | -0.19 | -52.8 | 1.07 | 1.29 | -32.3 |
| 1900 | -0.25 | -53 | 1.15 | 1.21 | -31.5 |
| 2200 | -0.28 | -52.7 | 1.17 | 1.22 | -31.5 |
| 2500 | -0.31 | -59.9 | 1.09 | 1.28 | -32.2 |

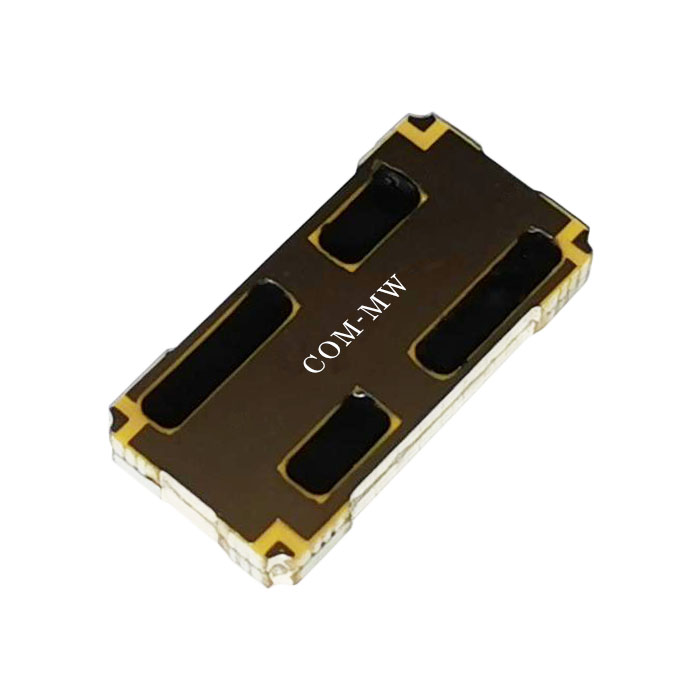

参考实物图

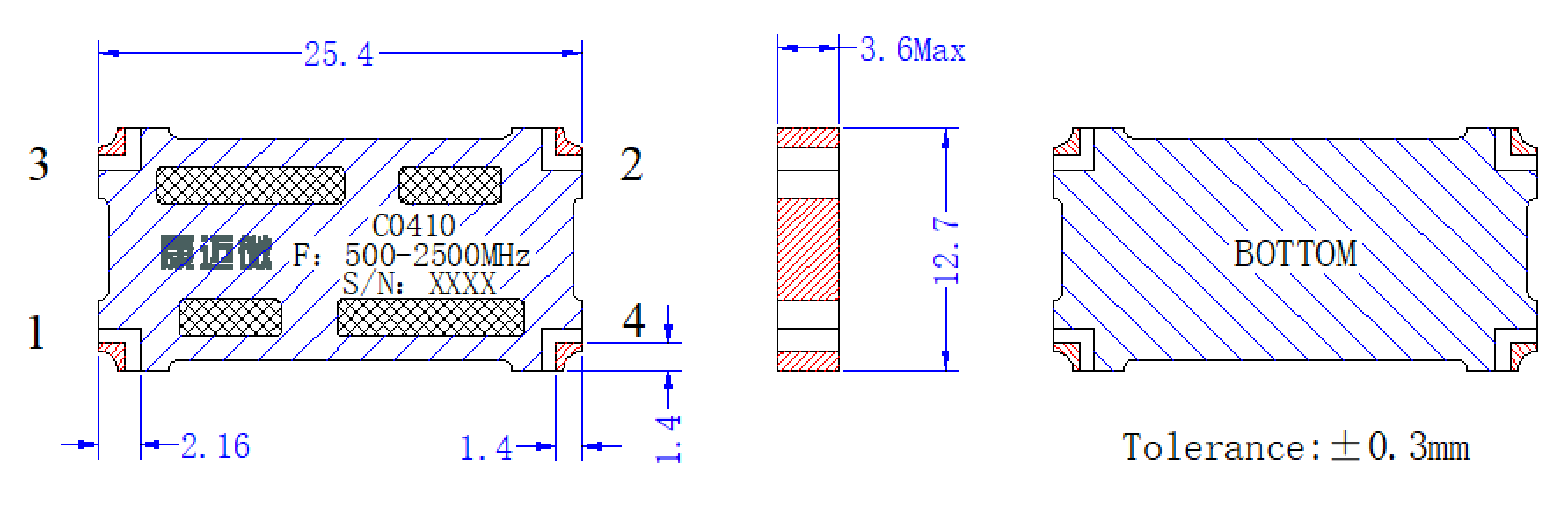

外形结构图（mm）

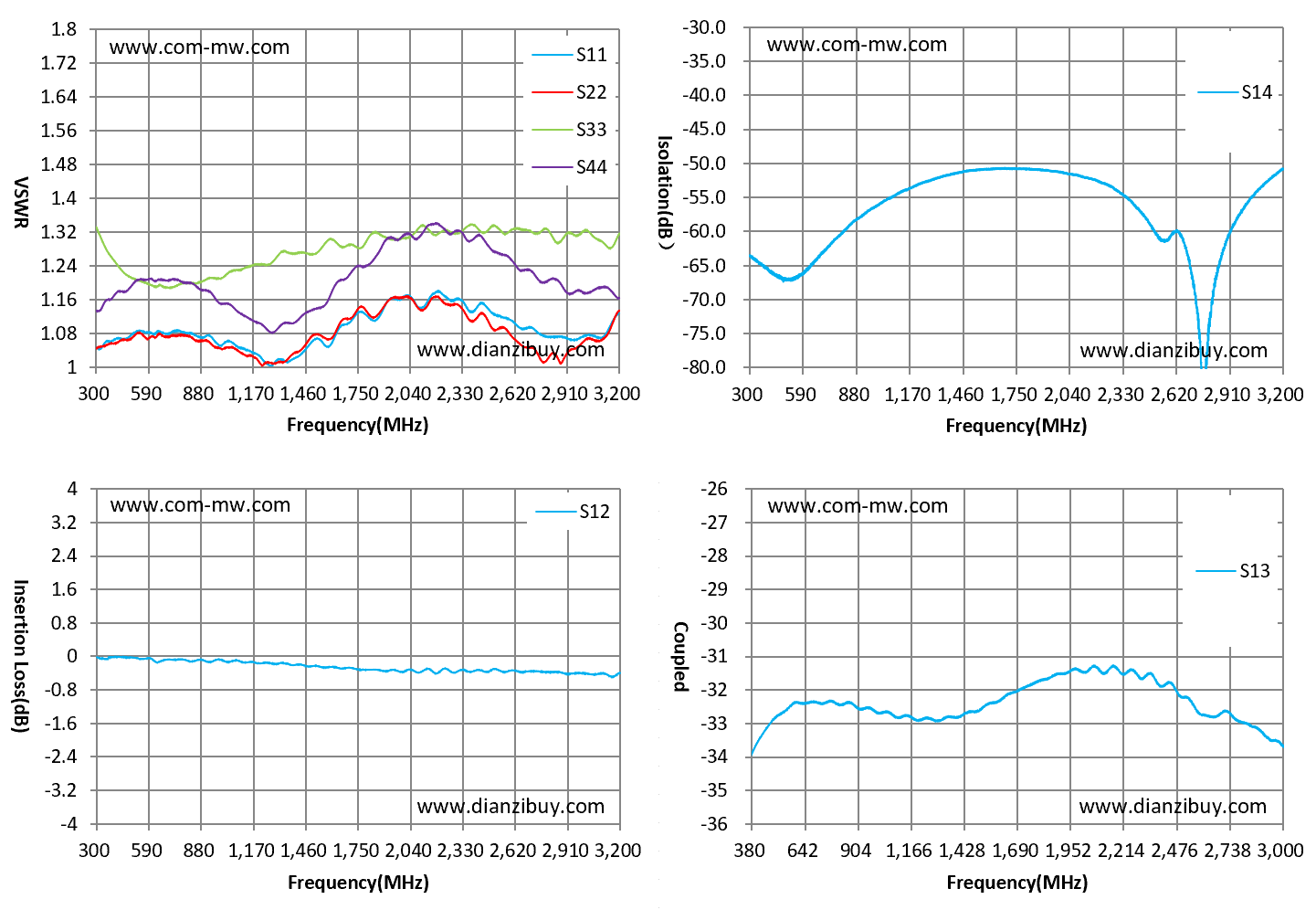

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 上图损耗包含测试夹具损耗，实际2500MHz的损耗可以小0.2~0.3dB。 |
