产品
衰减器
工作频率DC~2000MHz, 衰减度50dB, 功率容量1000W, 阻抗50Ω, L29-K
- DA9-5010-0-2G-1546
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
大功率，带风冷。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 2000 | MHz |
| 衰减度 | 48 | 50 | 52 | dB |
| 驻波比 | 1.25 |
其它参数
| 功率容量 | 1000W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | L29-K输入；N-K输出 |
| 接口材质 | 外壳铜镀镍 |
| 重量 | 大约21Kg |
| 表面 | 黑色 |
| 产品外壳材料 | 铝 |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | 风冷电源电压：220V；标配电源线；标配万向轮 |
注意事项
1、安装衰减器时要考虑足够的散热空间，打开风冷，避免安装在发热量大的设备旁边，否则功率容量会降低；
2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备，否则衰减器可能会烧毁。
典型测试数据
| 频率 MHz | S11 驻波 | S12 衰减 dB |
|---|---|---|
| 0.01 | 1.02 | -49.24 |
| 214 | 1.11 | -49.82 |
| 429 | 1.06 | -50.19 |
| 643 | 1.09 | -50.46 |
| 857 | 1.13 | -50.66 |
| 1071 | 1.07 | -50.83 |
| 1286 | 1.07 | -50.86 |
| 1500 | 1.07 | -50.89 |
| 1714 | 1.08 | -50.94 |
| 1929 | 1.11 | -50.9 |
| 2143 | 1.16 | -50.78 |
| 2357 | 1.11 | -50.75 |
| 2571 | 1.15 | -50.73 |
| 2786 | 1.26 | -50.55 |
| 3000 | 1.37 | -50.51 |

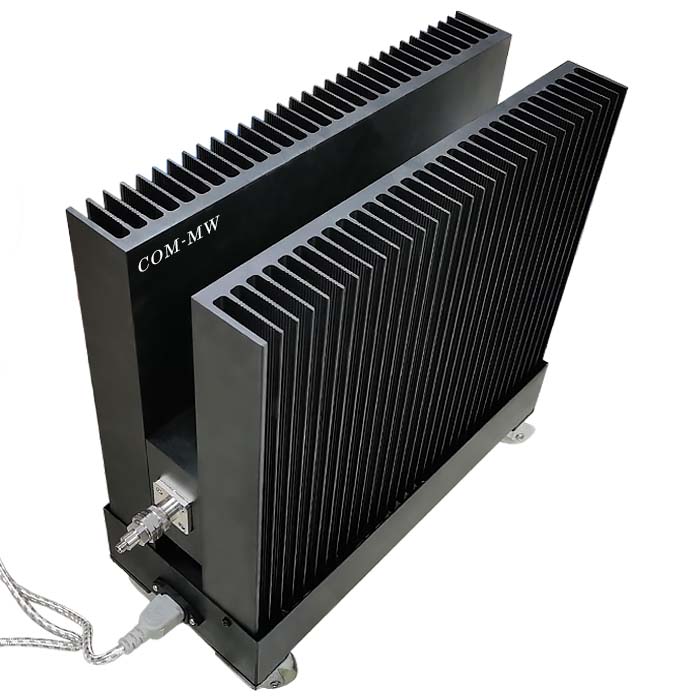

参考实物图

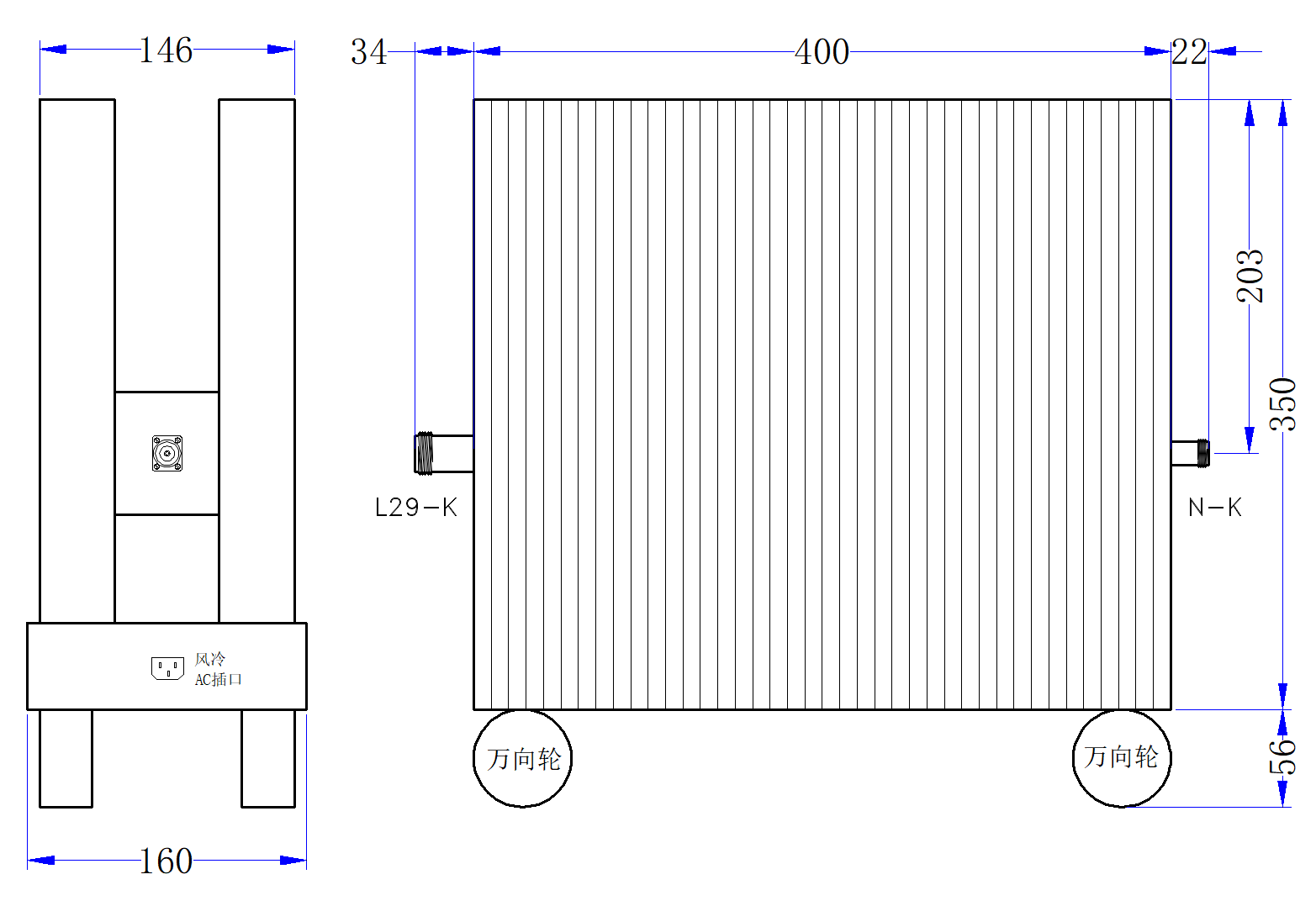

外形结构图（mm）

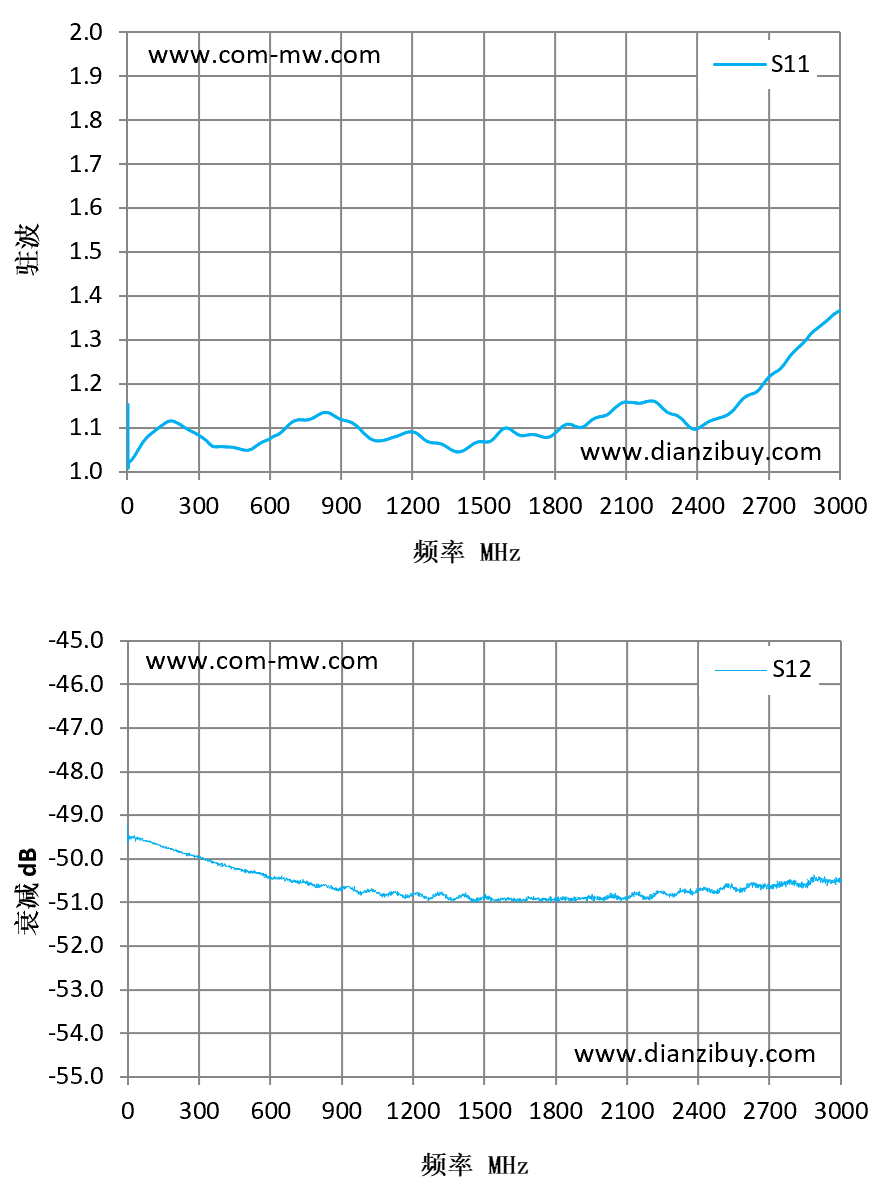

典型测试曲线图
