产品
双工器
通带频率一 0.8~1GHz,通带频率二 1.6~8GHz,SMA
- ZCB4-M0.8-8G-1650
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 0.8 | ~ | 1 | GHz |
| 通带频率二 | / | / | 1.6 | ~ | 8 | GHz |
| 通带一损耗 | / | / | 1.2 | dB | ||
| 通带二损耗 | / | / | 1.2 | dB | ||
| 通带驻波 | / | / | 1.7 | |||
| 通带一抑制度 | 1.6-8 | GHz≥ | 50 | dB | ||
| 通带二抑制度 | 0.8-1 | GHz≥ | 50 | dB |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 相对隔离≥50dB |
功能示意图
端口定义
| 1 | 公共端 | --- |
| 2 | 通带一 | --- |
| 3 | 通带二 | --- |
| 4 | 接地端 | --- |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 损耗 dB | S12 抑制 dB | S13 抑制 dB | S12 时延 ns | S13 时延 ns |
| 0.03 | 1.04 | 1.04 | 1.04 | -0.08 | -89.39 | -0.08 | -89.39 | 1.18 | 1.47 |
| 0.67 | 1.26 | 1.25 | 1.27 | -0.44 | -62.50 | -0.44 | -62.50 | 1.33 | 0.41 |
| 1.31 | 5.35 | 6.96 | 5.36 | -7.70 | -18.30 | -7.70 | -18.30 | 4.41 | -2.07 |
| 1.95 | 1.29 | 62.96 | 1.28 | -69.55 | -0.37 | -69.55 | -0.37 | 0.68 | 0.72 |
| 2.59 | 1.35 | 101.57 | 1.35 | -82.64 | -0.34 | -82.64 | -0.34 | 1.79 | 0.50 |
| 3.23 | 1.34 | 99.77 | 1.33 | -85.25 | -0.34 | -85.25 | -0.34 | -0.19 | 0.43 |
| 3.87 | 1.36 | 79.38 | 1.36 | -85.73 | -0.37 | -85.73 | -0.37 | 12.27 | 0.39 |
| 4.52 | 1.20 | 65.38 | 1.21 | -87.49 | -0.31 | -87.49 | -0.31 | 9.69 | 0.37 |
| 5.16 | 1.11 | 58.83 | 1.11 | -86.03 | -0.29 | -86.03 | -0.29 | -1.49 | 0.36 |
| 5.80 | 1.31 | 62.83 | 1.33 | -78.16 | -0.37 | -78.16 | -0.37 | 2.06 | 0.35 |
| 6.44 | 1.23 | 62.24 | 1.23 | -68.42 | -0.33 | -68.42 | -0.33 | -0.94 | 0.35 |
| 7.08 | 1.07 | 78.18 | 1.09 | -84.03 | -0.30 | -84.03 | -0.30 | 5.11 | 0.35 |
| 7.72 | 1.06 | 86.04 | 1.05 | -85.84 | -0.32 | -85.84 | -0.32 | 5.96 | 0.36 |
| 8.36 | 1.16 | 87.37 | 1.15 | -91.91 | -0.37 | -91.91 | -0.37 | 4.41 | 0.37 |
| 9.00 | 1.72 | 72.71 | 1.67 | -77.87 | -0.86 | -77.87 | -0.86 | -3.96 | 0.49 |

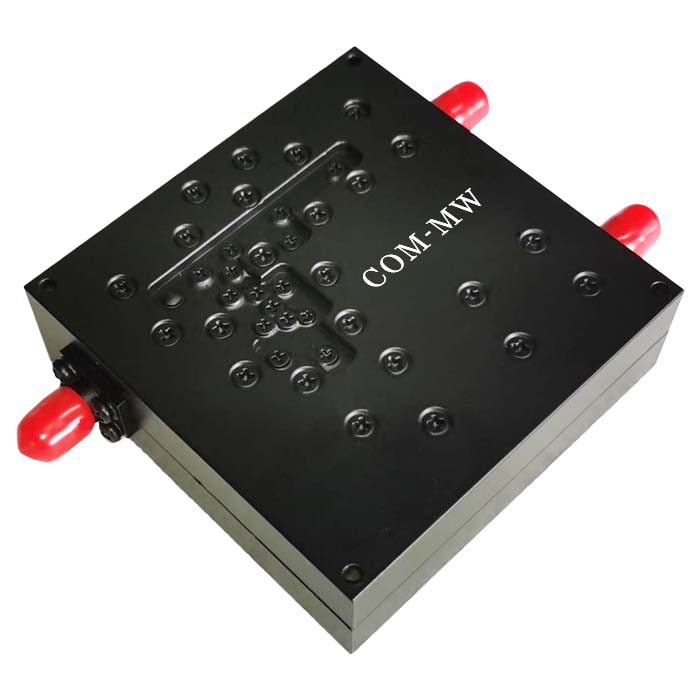

参考实物图

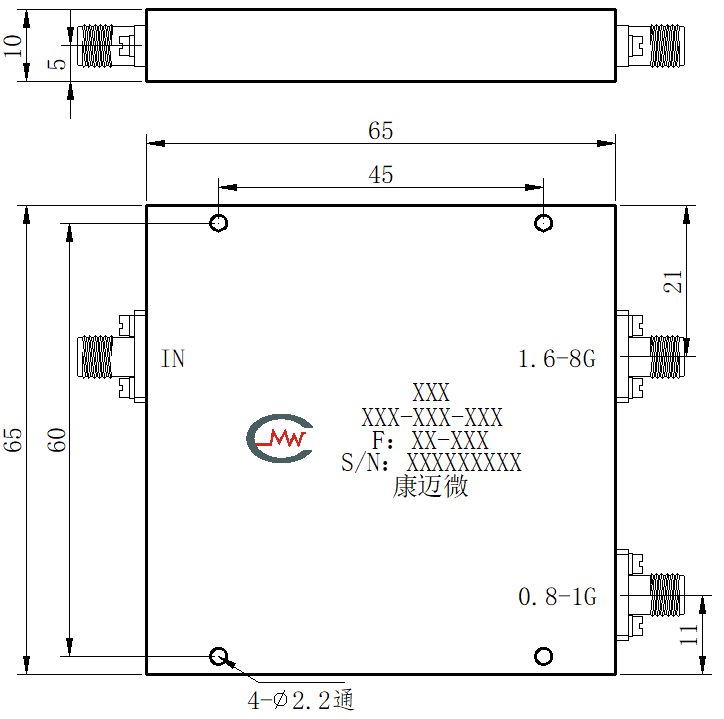

外形结构图（mm）

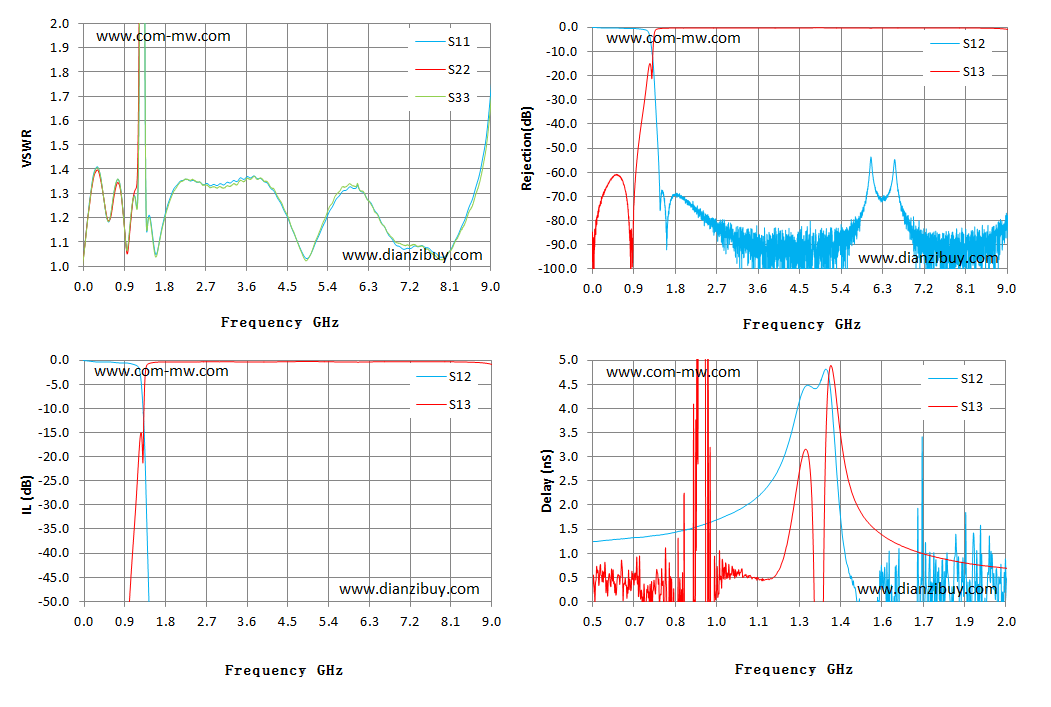

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
