产品
滤波器
通带频率 1800~2125MHz,DC-0.8GHz≥40dBc,3.6-4.25GHz≥60dBc,N
- ZBF13-C1962.5-325-3141
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1800 | ~ | 2125 | MHz |
| 通带损耗 | / | / | 0.3 | dB | ||
| 带内波动 | / | / | 0.3 | dB | ||
| 带外抑制 | DC-0.8 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 3.6-4.25 | GHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 1.30 |
其它参数
| 接口形式 | N -JK |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 300W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+95℃设计保证 |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 1600.00 | 57.01 | 48.58 | -20.57 | 1.17 |
| 1650.00 | 39.49 | 36.26 | -15.66 | 0.99 |
| 1700.00 | 18.01 | 17.70 | -8.73 | 2.41 |
| 1750.00 | 4.13 | 4.15 | -2.97 | 3.33 |
| 1800.00 | 1.14 | 1.13 | -0.22 | 3.53 |
| 1850.00 | 1.24 | 1.24 | -0.24 | 2.67 |
| 1900.00 | 1.05 | 1.08 | -0.23 | 2.46 |
| 1950.00 | 1.20 | 1.20 | -0.17 | 2.44 |
| 2000.00 | 1.20 | 1.20 | -0.23 | 2.42 |
| 2050.00 | 1.07 | 1.05 | -0.23 | 2.54 |
| 2100.00 | 1.25 | 1.23 | -0.22 | 2.85 |
| 2150.00 | 1.40 | 1.36 | -0.56 | 3.84 |
| 2200.00 | 7.09 | 7.00 | -4.56 | 3.58 |
| 2250.00 | 30.34 | 28.62 | -11.83 | 2.36 |
| 2300.00 | 49.99 | 44.58 | -19.42 | 0.72 |
参考实物图

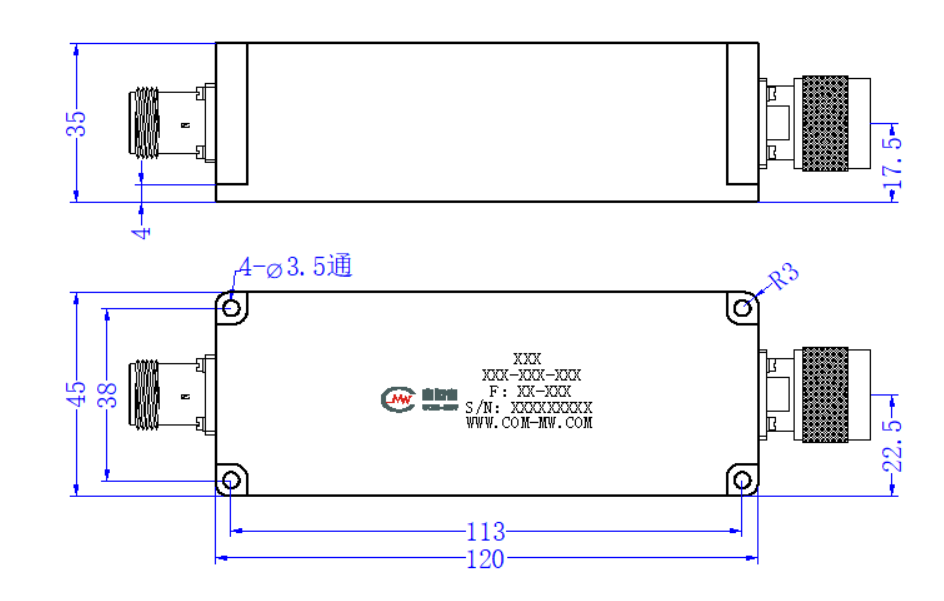

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
