滤波器
通带频率17.7~18.9GHz, DC-16.75GHz≥70dB, 19.5-35GHz≥55dB, SMA-J
- ZBF8-C18.3-1.2G-3048
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 17.7 | ~ | 18.9 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-16.75 | GHz≥ | 70 | dB | ||
| 带外抑制 | 19.5-35 | GHz≥ | 55 | dB | ||
| 通带驻波 | / | / | 1.35 |
其它参数
| 接口形式 | SMA-J |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 16.7 | 52.96 | 64.45 | -74.33 | 17.04 |
| 16.91 | 39.02 | 47.72 | -70.57 | -12.32 |
| 17.13 | 44.93 | 53.56 | -61.32 | 0.49 |
| 17.34 | 34.91 | 42.64 | -42.8 | 0.73 |
| 17.56 | 12.85 | 12.67 | -11.03 | 3.09 |
| 17.77 | 1.02 | 1.03 | -0.91 | 2.54 |
| 17.99 | 1.1 | 1.12 | -0.79 | 2.02 |
| 18.2 | 1.13 | 1.18 | -0.78 | 1.87 |
| 18.41 | 1.17 | 1.18 | -0.81 | 1.9 |
| 18.63 | 1.18 | 1.2 | -0.87 | 2.06 |
| 18.84 | 1.19 | 1.2 | -1.04 | 2.58 |
| 19.06 | 11.95 | 11.8 | -12.11 | 3.08 |
| 19.27 | 20.93 | 44.75 | -44.87 | 0.78 |
| 19.49 | 22.45 | 53.08 | -65.23 | 3.26 |
| 19.7 | 22.22 | 53.85 | -71.22 | -53.37 |

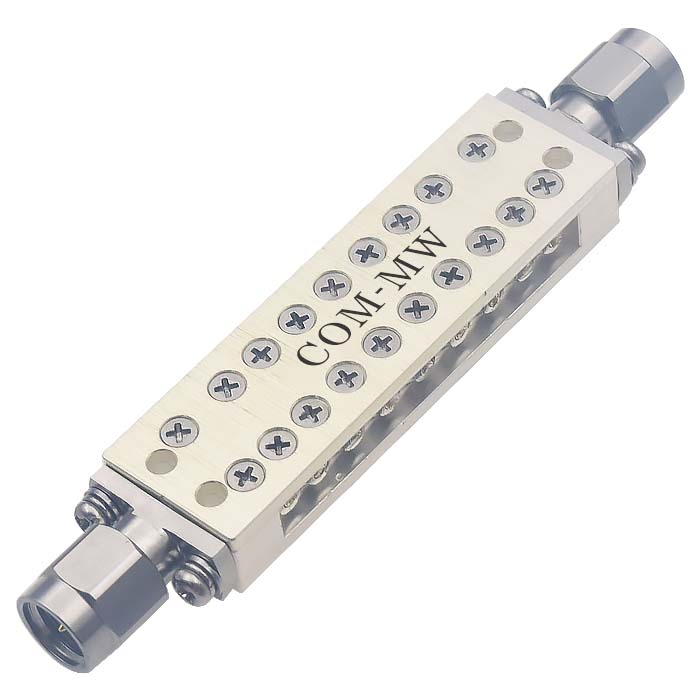

参考实物图

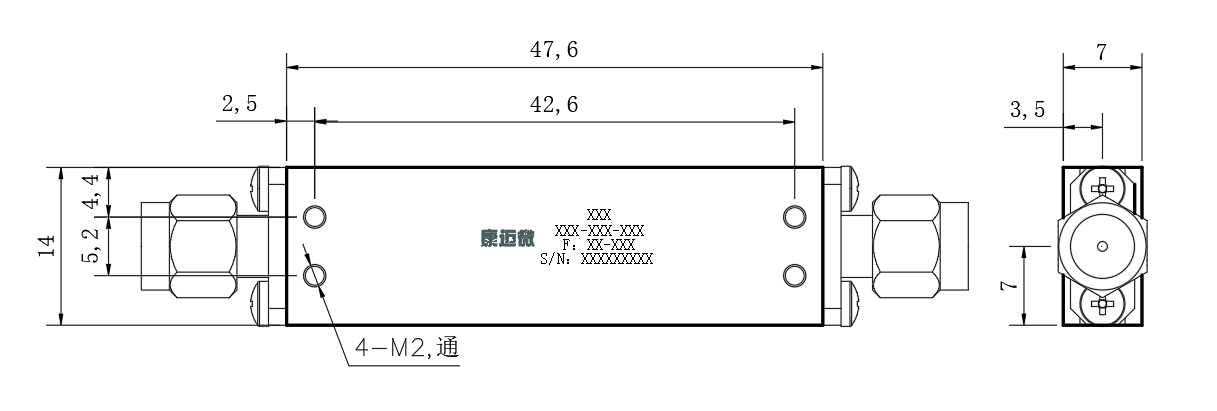

外形结构图（mm）

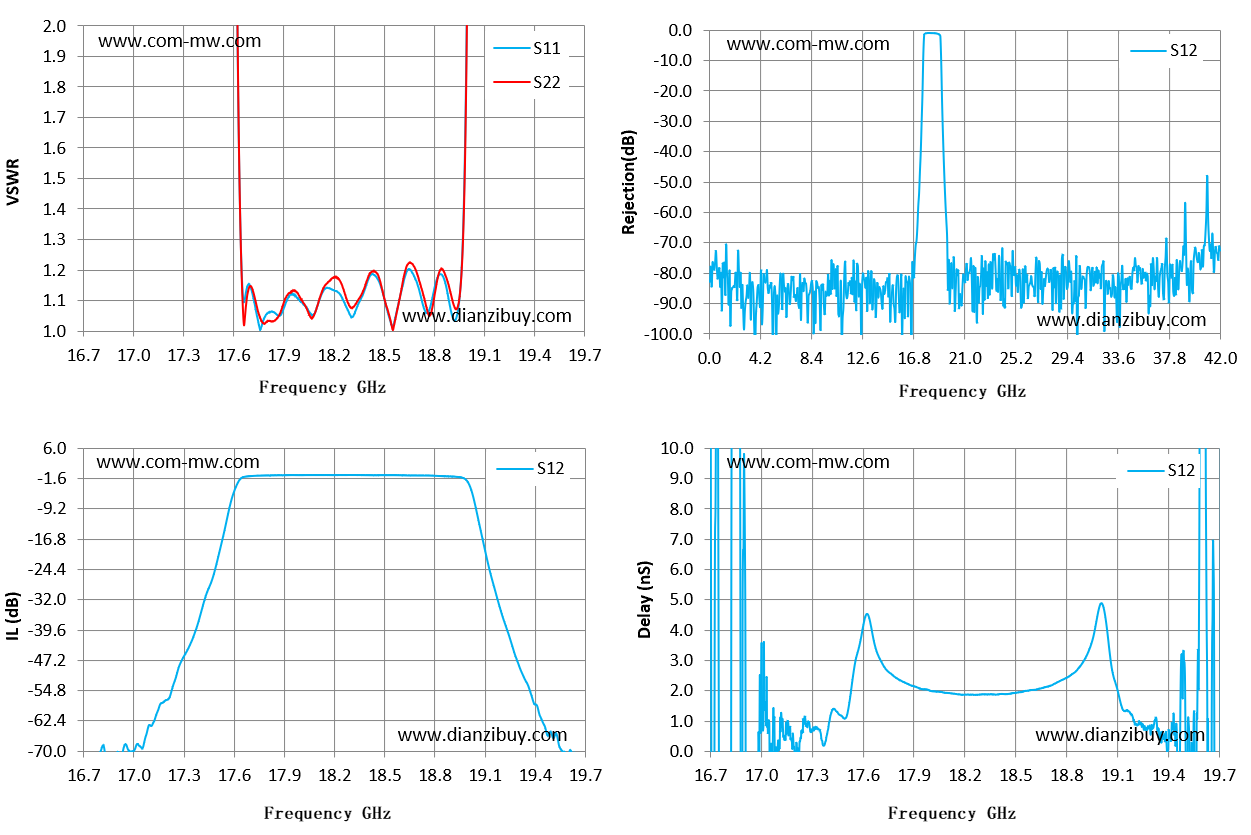

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
