产品
功分器
10~3000MHz, 1W, 3路, 0°, SMA
- ZPD25-3M10-3000-041
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 10 | ~ | 3000 | MHz |
| 插入损耗 | 9.2 | dB | ||
| 隔离度 | 10 | dB | ||
| 输入驻波比 | 1.4 | |||
| 输出驻波比 | 1.4 | |||
| 幅度平衡 | 0.3 | dB | ||
| 相位平衡 | 5 | ° |
其它参数
| 功率容量 | 1W设计保证 |
| 路数 | 3路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 黑色烤漆 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+55℃设计保证 |
| 储存温度 | -55~+70℃设计保证 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1,2,3 |
典型测试数据
| Frequency MHz | S11 驻波 | S12 损耗 dB | S23 隔离 dB | S13 相位 ° |
|---|---|---|---|---|
| 1 | 1.28 | -8.48 | -11.45 | -0.01 |
| 287 | 1.25 | -8.56 | -11.53 | -0.08 |
| 572 | 1.25 | -8.58 | -11.54 | -0.12 |
| 858 | 1.25 | -8.62 | -11.57 | -0.18 |
| 1144 | 1.26 | -8.63 | -11.61 | -0.24 |
| 1430 | 1.26 | -8.67 | -11.62 | -0.3 |
| 1715 | 1.27 | -8.74 | -11.65 | -0.38 |
| 2001 | 1.27 | -8.74 | -11.69 | -0.45 |
| 2287 | 1.28 | -8.75 | -11.72 | -0.51 |
| 2572 | 1.29 | -8.79 | -11.73 | -0.58 |
| 2858 | 1.29 | -8.8 | -11.74 | -0.66 |
| 3144 | 1.28 | -8.79 | -11.78 | -0.72 |
| 3430 | 1.29 | -8.76 | -11.83 | -0.77 |
| 3715 | 1.29 | -8.83 | -11.82 | -0.83 |
| 4001 | 1.29 | -8.84 | -11.84 | -0.88 |

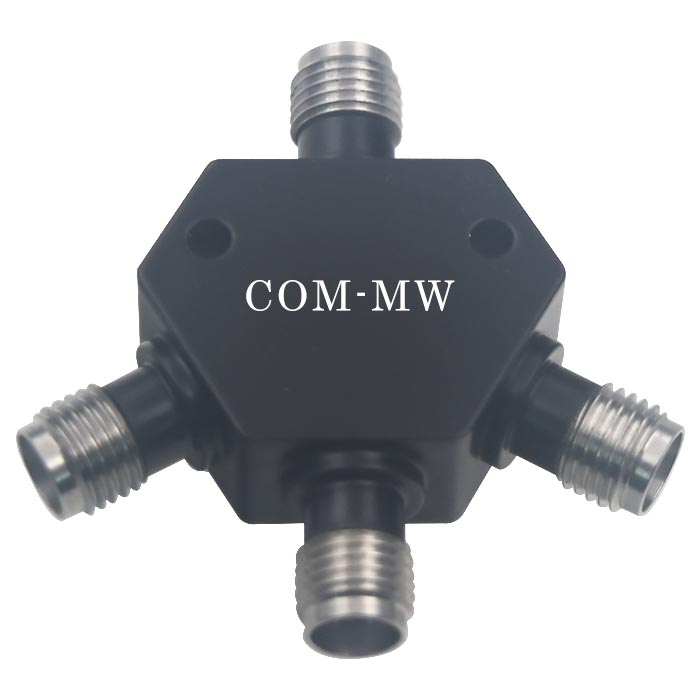

参考实物图
外形结构图（mm）

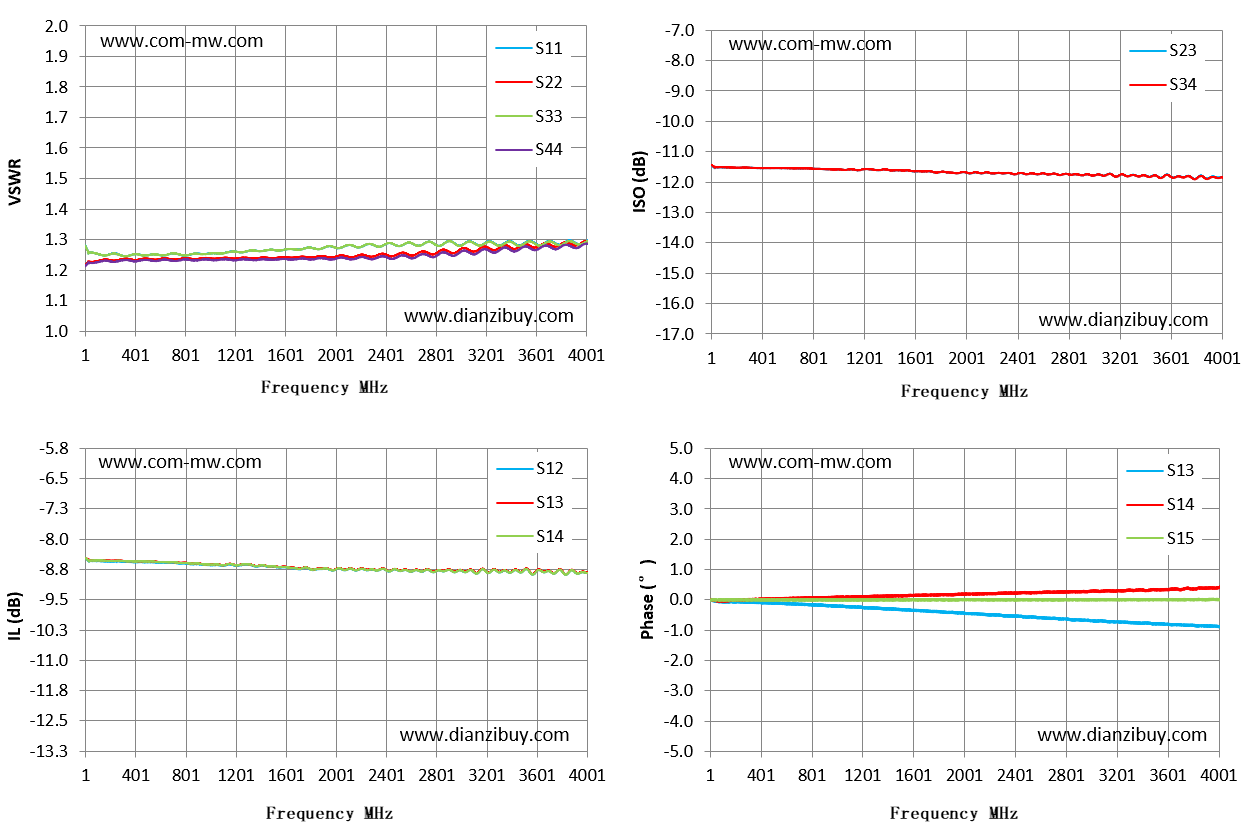

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
