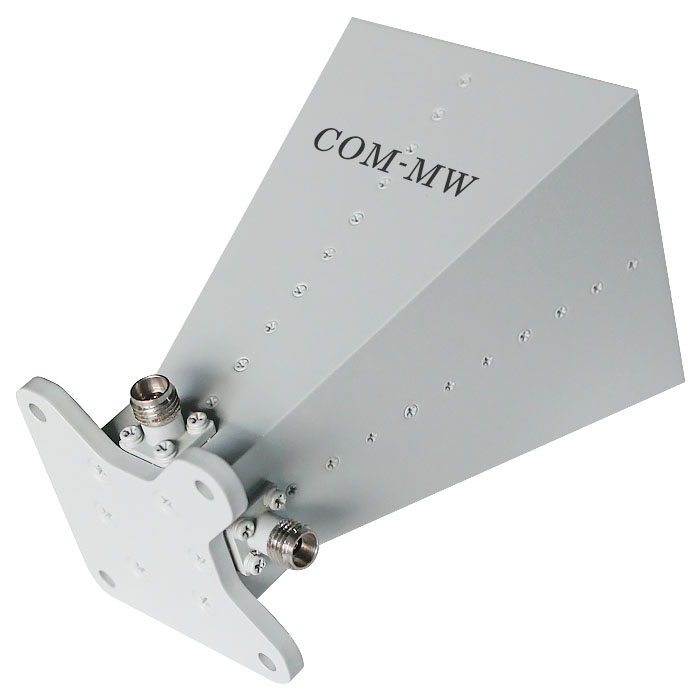

工作频率12~40GHz, 增益12dBi, 线极化 , 2.92-K
喇叭天线是面天线,波导管终端渐变张开的圆形或矩形截面的微波天线,是使用最广泛的一类微波天线。 喇叭天线的结构比较简单,方向图也比较简单而容易控制,一般作为中等方向性天线。具有频带宽、副瓣低和效率高等特性。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 12 | ~ | 40 | GHz |

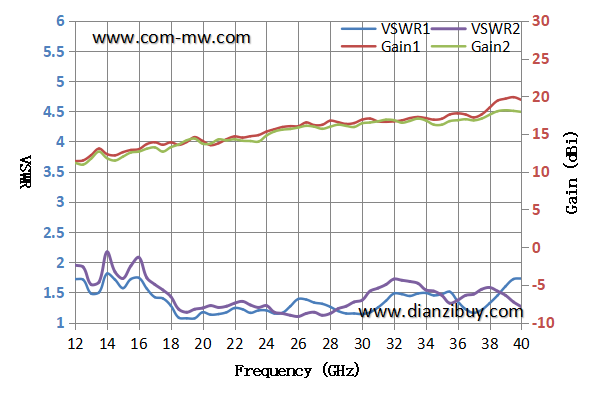

增益 | 12 | dBi | ||
驻波比 | 2.2 | |||
隔离度 | 25 | dB | ||
承受功率 | 20 | W 设计保证 |
极化方式 | 线极化 |
接口形式 | 2.92-K |
接口材质 | 外壳304 不锈钢 |

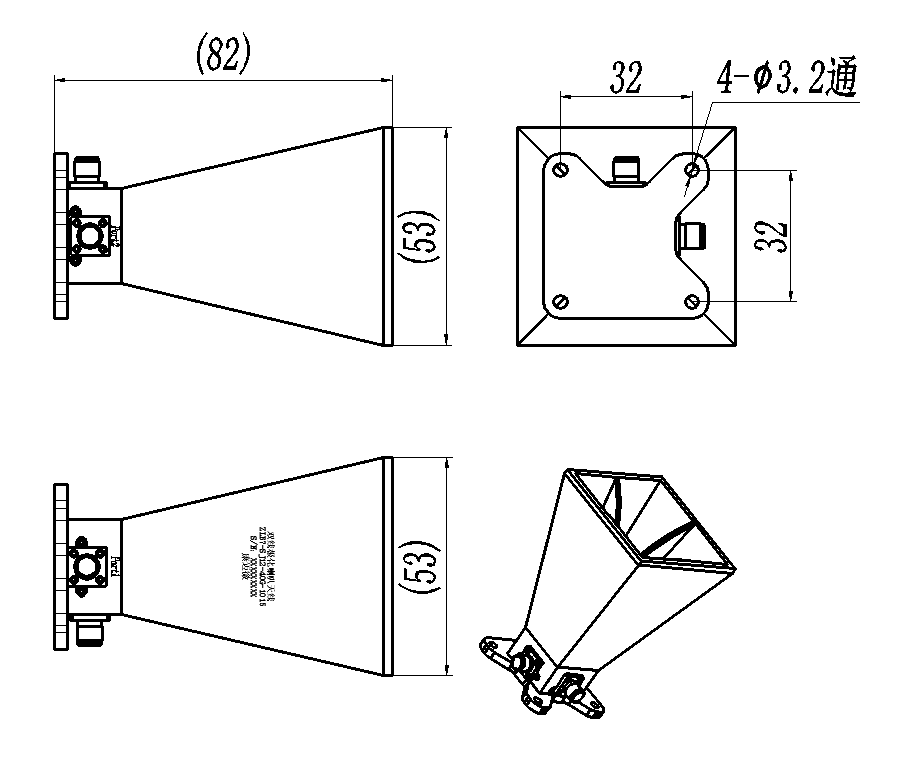

外形尺寸 | 55*55*82mm |
估算重量 | 0.3Kg |
表面 | 灰色烤漆 |
工作温度 | -25~+55℃设计保证 |
储存温度 | -40~+70℃设计保证 |
1、天线为精密设备,使用过程中轻拿轻放,避免挤压、磕碰;
2、严禁私自拆卸、更换天线配件,可能导致天线性能恶化或无法工作;
3、为保证天线性能,天线安装位置周边视线范围内应无任何障碍物。并避免与其他强电磁辐射体靠近;
4 、严禁在雷雨天气室外安装、使用天线产品,使用时应同时配有避雷设施;
5 、天线含有电子元器件,请勿当普通垃圾随意丢弃。
