产品
限幅器
工作频率0.01~26GHz, 限幅电平dBm, 功率容量8W, SMA
- DL8-0.01-26G-3126
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.01 | ~ | 26 | GHz |
| 限幅电平 | 18 | dBm | ||
| 插入损耗 | 1 | 1.5 | dB | |
| 驻波比 | 1.5 |
其它参数
| 功率容量 | 8W |
| 阻抗 | 50Ω |
| 接口形式 | SMA-JK可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 表面 | 镀金 |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 使用时，需确保无直流电压进入模块。 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S21 损耗 dB |
|---|---|---|---|
| 0.01 | 1.03 | 1.02 | -0.12 |
| 2.14 | 1.02 | 1.09 | -0.41 |
| 4.29 | 1.1 | 1.05 | -0.5 |
| 6.43 | 1.2 | 1.2 | -0.64 |
| 8.57 | 1.23 | 1.24 | -0.71 |
| 10.71 | 1.24 | 1.2 | -0.75 |
| 12.86 | 1.21 | 1.18 | -0.77 |
| 15 | 1.04 | 1.03 | -0.79 |
| 17.14 | 1.27 | 1.27 | -0.94 |
| 19.29 | 1.23 | 1.19 | -0.92 |
| 21.43 | 1.32 | 1.29 | -1.02 |
| 23.57 | 1.35 | 1.35 | -1.1 |
| 25.71 | 1.21 | 1.21 | -1.19 |
| 27.86 | 2.23 | 2.2 | -2.03 |
| 30 | 3.7 | 3.93 | -3.32 |

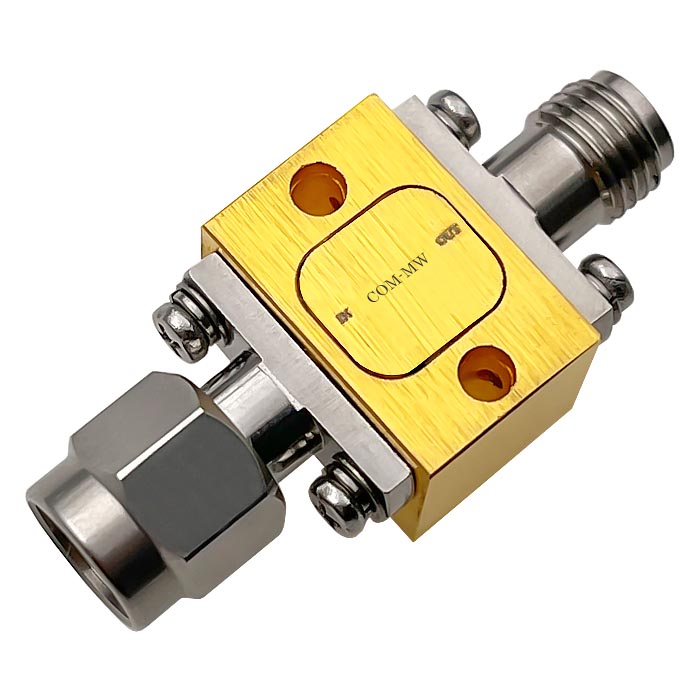

参考实物图

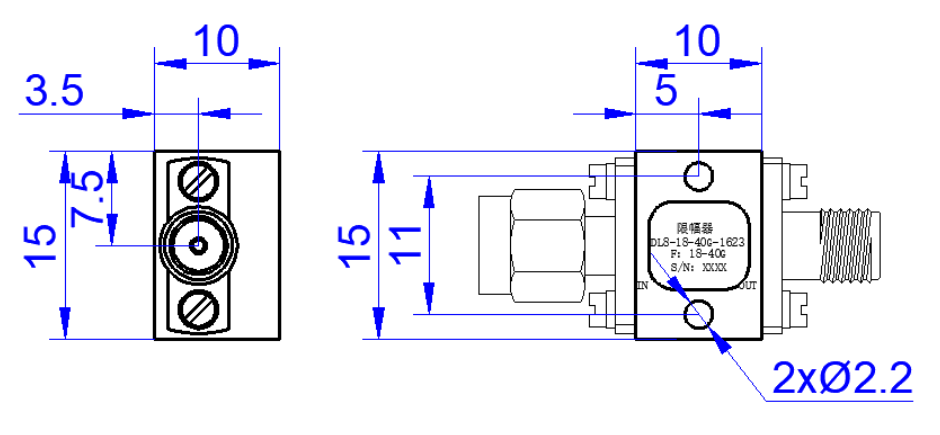

外形结构图（mm）

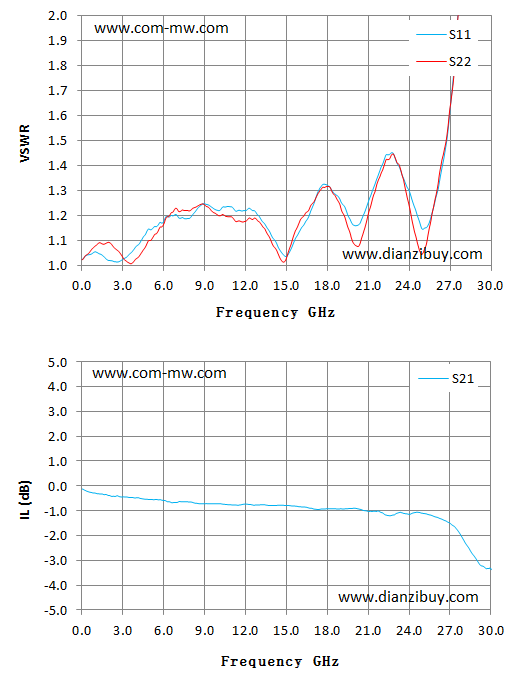

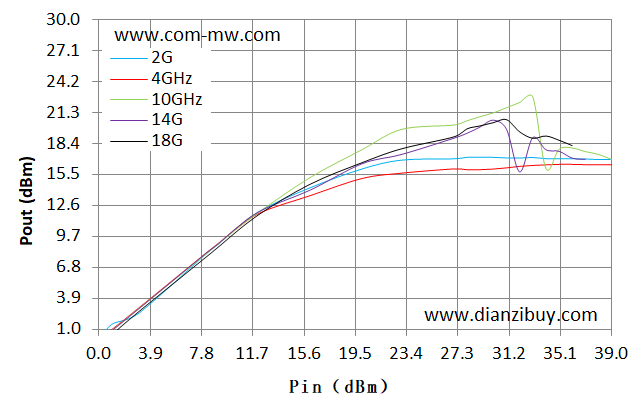

典型测试曲线图
注意事项
1、注意输入输出方向，反接可能会导致产品烧毁。
