开关
DC~50GHz,单刀双掷 ,TTL控制,反射式,15ms, 2.4-K,12V
- DSW9-2R0-50-1664
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 50 | GHz |
| 插入损耗 | 0.2 | dB@6G | ||
| 插入损耗 | 0.4 | dB@18G | ||
| 插入损耗 | 1.1 | dB@50G | ||
| 隔离度 | 70 | dB@6G | ||
| 隔离度 | 55 | dB@18G | ||
| 隔离度 | 45 | dB@50G | ||
| 驻波比 | 1.2 | @6G | ||
| 驻波比 | 1.4 | @18G | ||
| 驻波比 | 1.9 | @50G | ||
| 功率容量 | 40 | W@6G | ||
| 功率容量 | 25 | W@18G | ||
| 功率容量 | 3 | W@50G |
其它参数
| 开关路数 | 单刀双掷 |

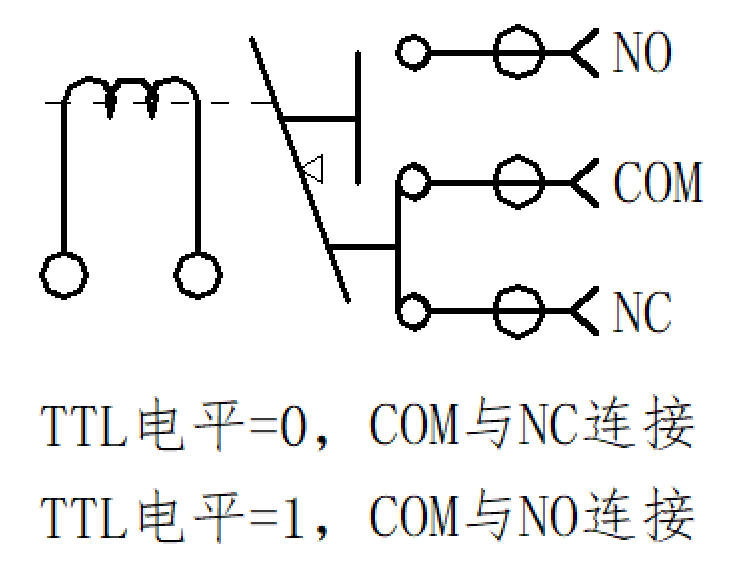

| 控制方式 | TTL控制 |
| 开关特性 | 机械反射式开关 |
| 开关时间 | 15ms |
| 接口形式 | 2.4-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +12V |
| 工作电流 | 290mA |
| 工作温度 | -25~+85℃设计保证 |
建议PCB布局图
参考实物图

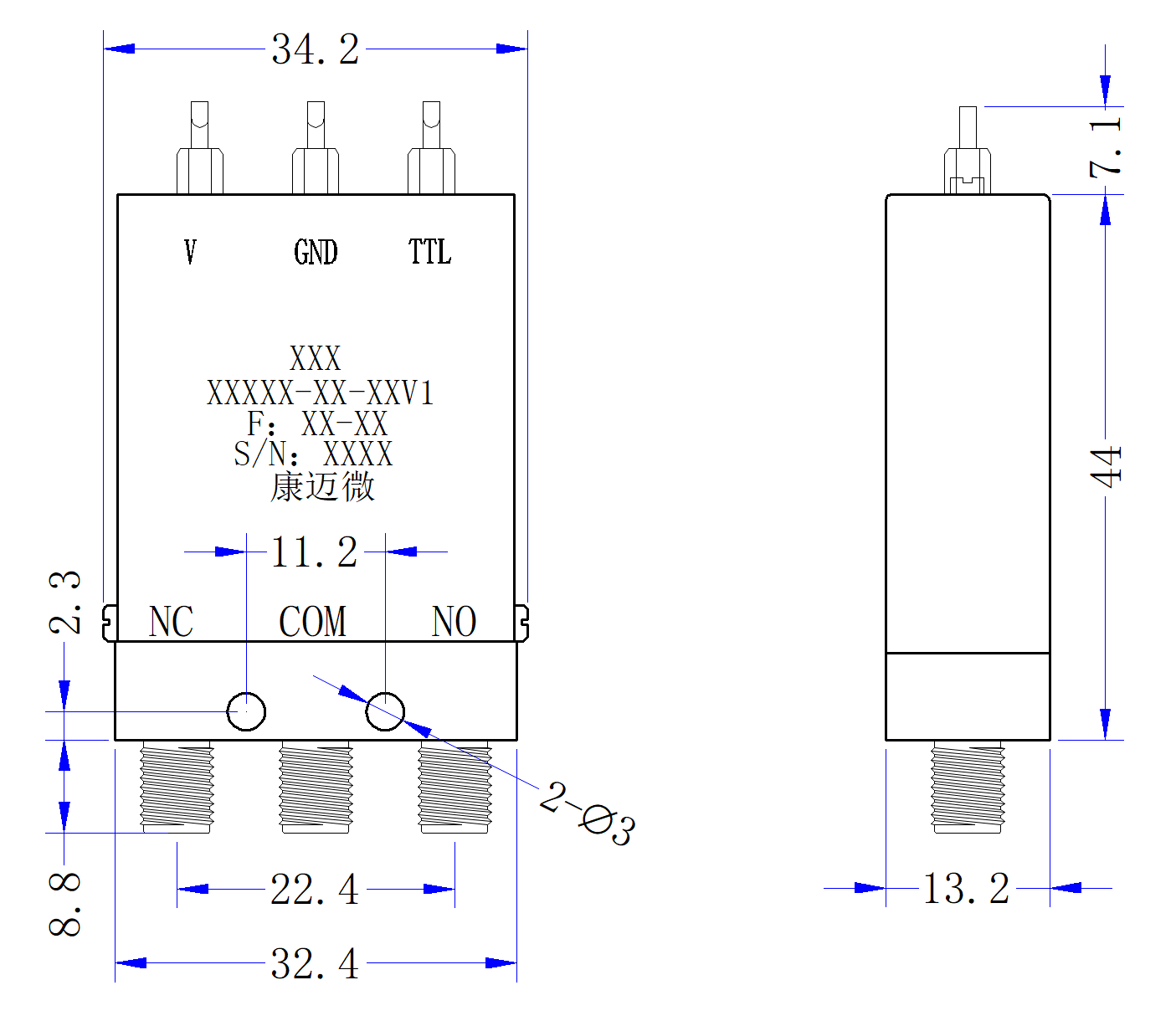

外形结构图（mm）
其它参数
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
