1500~1640MHz, 增益35dB, 噪声温度65k, P-1dB功率10dBm, SMA
低噪声。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 1500 | ~ | 1640 | MHz |
增益 | 35 | dB | ||
增益平坦度 | ±1 | dB | ||
噪声温度 | 65 | k | ||
驻波比 | 2 | |||
P-1dB功率 | 10 | dBm |
接口形式 | SMA-K |
接口材质 | 不锈钢 |
阻抗 | 50Ω |
表面 | 白色 |
工作电压 | +12V |
工作电流 | 300mA |
工作温度 | -30~+70℃设计保证 |

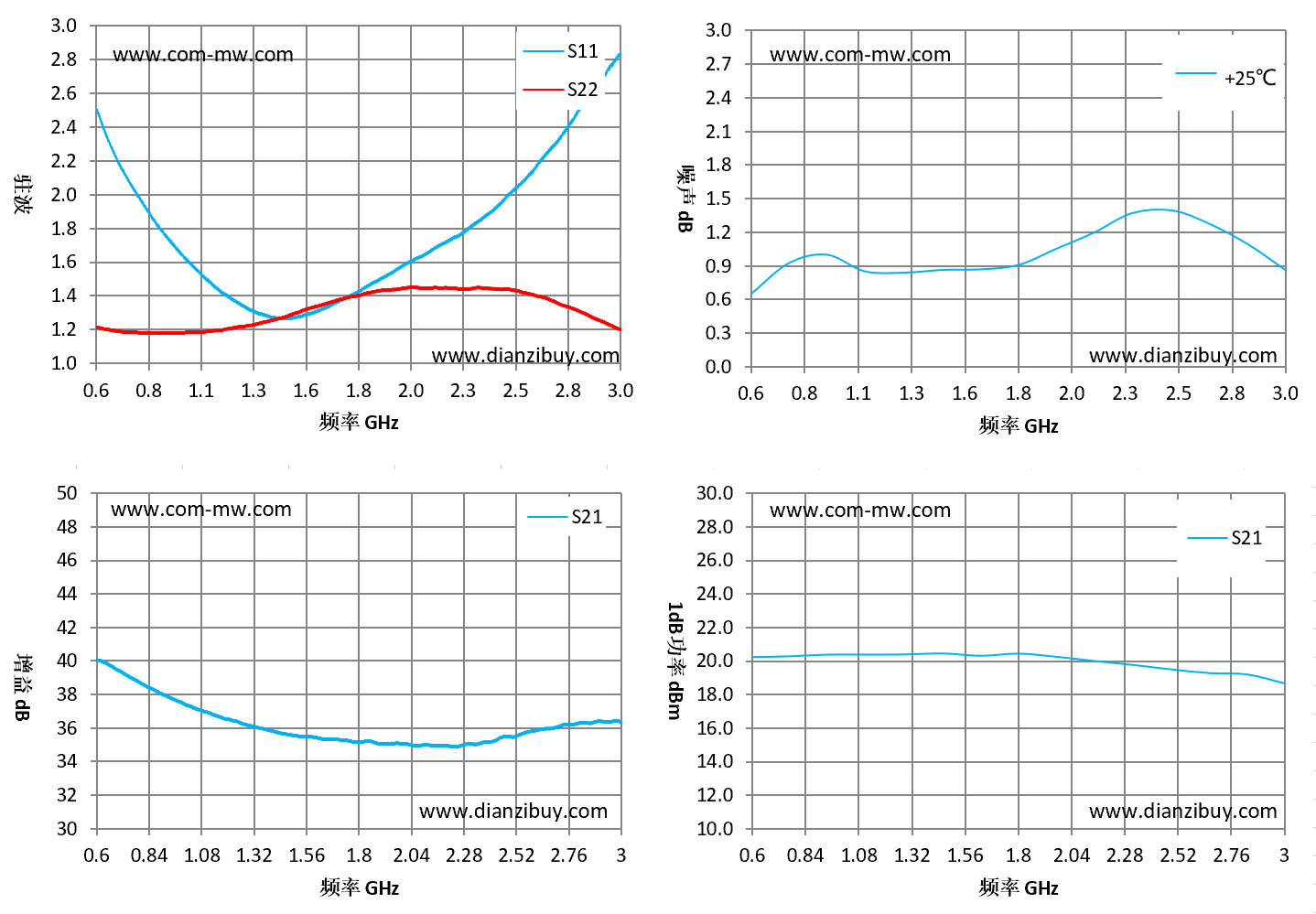

频率 GHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 噪声 dB | S21 1dB功率 dBm |
---|---|---|---|---|---|
0.6 | 2.51 | 1.21 | 40.03 | 0.65 | 20.24 |
0.77 | 2.03 | 1.18 | 38.91 | 0.93 | 20.29 |
1.11 | 1.49 | 1.19 | 36.92 | 0.85 | 20.39 |
1.29 | 1.33 | 1.22 | 36.17 | 0.84 | 20.4 |
1.46 | 1.27 | 1.27 | 35.66 | 0.86 | 20.46 |
1.63 | 1.32 | 1.35 | 35.35 | 0.87 | 20.32 |
1.8 | 1.43 | 1.4 | 35.16 | 0.91 | 20.45 |
1.97 | 1.55 | 1.44 | 35.09 | 1.05 | 20.26 |
2.14 | 1.67 | 1.45 | 34.96 | 1.2 | 20.01 |
2.31 | 1.81 | 1.44 | 35.06 | 1.37 | 19.78 |
2.49 | 2 | 1.44 | 35.48 | 1.39 | 19.5 |
2.83 | 2.54 | 1.3 | 36.32 | 1.09 | 19.2 |
3 | 2.83 | 1.2 | 36.32 | 0.86 | 18.66 |
存储在湿度小于25%的环境,注意防尘防静电;
请注意产品的功耗,设计时考虑放大器散热问题;
