工作频率18000~26500MHz, 通过功率10W, 2.92
宽带,大功率。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 18000 | ~ | 26500 | MHz |
插入损耗 | 0.9 | dB | ||
隔离度 | 14 | dB | ||
驻波比 | 1.5 |
通过功率 | 10W |
传输方向 | 逆时针 |

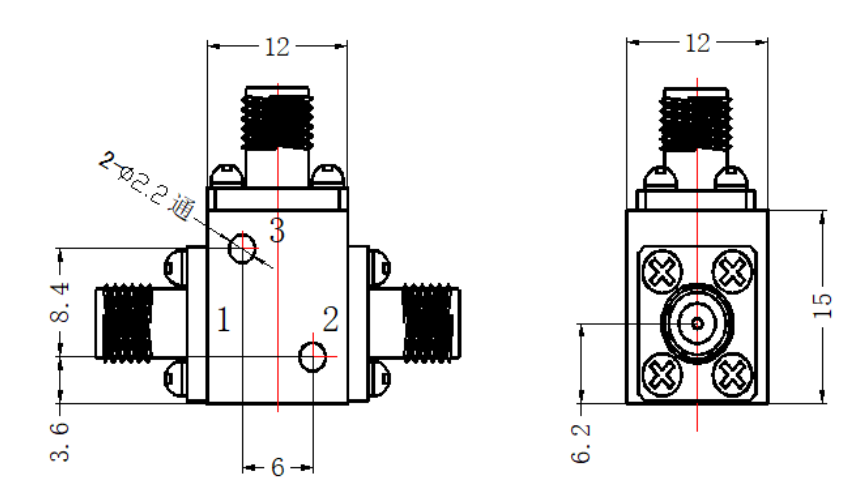

接口形式 | 2.92-K |
阻抗 | 50Ω |
工作温度 | -30~+70℃设计保证 |
频率 GHz | S11 驻波 | S12 损耗 dB | S13 隔离 dB |
---|---|---|---|
17 | 1.23 | -0.56 | -15.36 |
17.71 | 1.2 | -0.48 | -15.56 |
18.43 | 1.22 | -0.51 | -17.31 |
19.14 | 1.26 | -0.53 | -20.11 |
19.86 | 1.22 | -0.51 | -21.04 |
20.57 | 1.14 | -0.44 | -18.76 |
21.29 | 1.08 | -0.48 | -16.96 |
22 | 1.06 | -0.5 | -16.69 |
22.71 | 1.05 | -0.56 | -18.02 |
23.43 | 1.09 | -0.53 | -21.34 |
24.14 | 1.24 | -0.57 | -24.57 |
24.86 | 1.33 | -0.6 | -21.8 |
25.57 | 1.38 | -0.67 | -18.85 |
26.29 | 1.4 | -0.63 | -17.31 |
27 | 1.29 | -0.48 | -17.13 |
安装面平整,接地良好,隔离器、环行器是单向器件,一定要注意的输入输出端口; 隔离器、环行器是磁性器件,请使用不锈钢螺钉固定,禁止使用钢螺钉,禁止把器件安装在钢材质的机壳上,与其它带永磁的器件或其它隔离器同时安装在一个组件里,请保持器件之间的距离大于1cm以上,否则可能会影响产品电性能;产品整体温度大于125℃的情况下,请在订货前与我们协商; 清洗产品表面,请勿将产品浸泡清洗液中清洗;如果长期单独存隔离器环行器,请存放在湿度小于25%的防潮箱中。
