延时器
工作频率0.2~2GHz, 延时量1-2端口ps, 延时量3-4端口ps, 延时量5-6端口ps, 表面贴装
- DTD15-200-2000-1146
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.2 | ~ | 2 | GHz |
| 插入损耗 | 1.0 | dB | ||
| 延时量1-2端口 | 209±10 | ps | ||
| 延时量3-4端口 | 0 | ps | ||
| 延时量5-6端口 | 251±18 | ps | ||
| 驻波比 | 1.5 |
环境要求
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB | S12 延时量 209±10ps | S12 延时量 251±18ps |
|---|---|---|---|---|
| 200 | 1.03 | -0.12 | 208.18 | 249.26 |
| 330 | 1.05 | -0.15 | 201.63 | 241.23 |
| 460 | 1.06 | -0.17 | 201.45 | 239.91 |
| 590 | 1.09 | -0.22 | 201.01 | 239.55 |
| 720 | 1.11 | -0.24 | 201.51 | 239.6 |
| 850 | 1.14 | -0.29 | 198.89 | 236.68 |
| 980 | 1.18 | -0.32 | 200.98 | 238.28 |
| 1110 | 1.21 | -0.33 | 196.98 | 235.95 |
| 1240 | 1.24 | -0.37 | 200.54 | 239.69 |
| 1370 | 1.26 | -0.39 | 199.28 | 236.29 |
| 1500 | 1.27 | -0.39 | 199.96 | 237.15 |
| 1630 | 1.26 | -0.42 | 194.56 | 234.36 |
| 1760 | 1.23 | -0.42 | 191.37 | 238.5 |
| 1890 | 1.18 | -0.47 | 193.68 | 239.75 |
| 2007 | 1.13 | -0.46 | 191.31 | 243.93 |

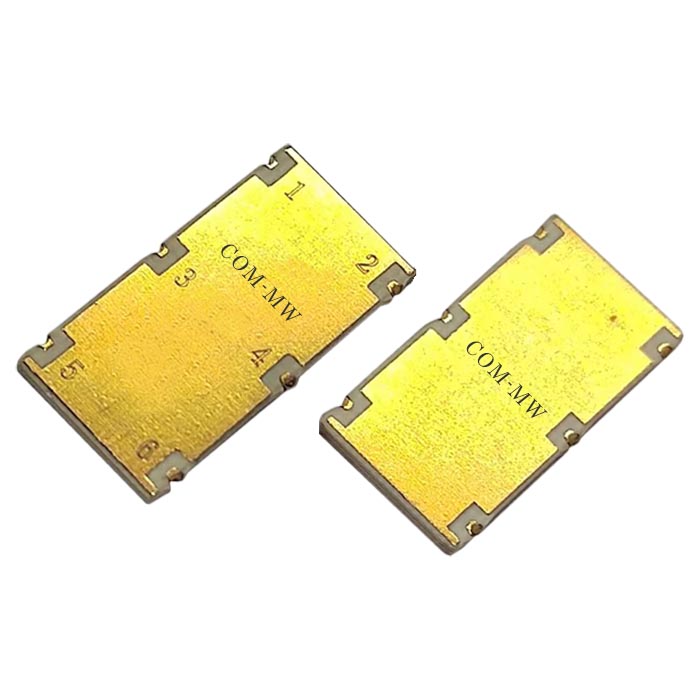

参考实物图

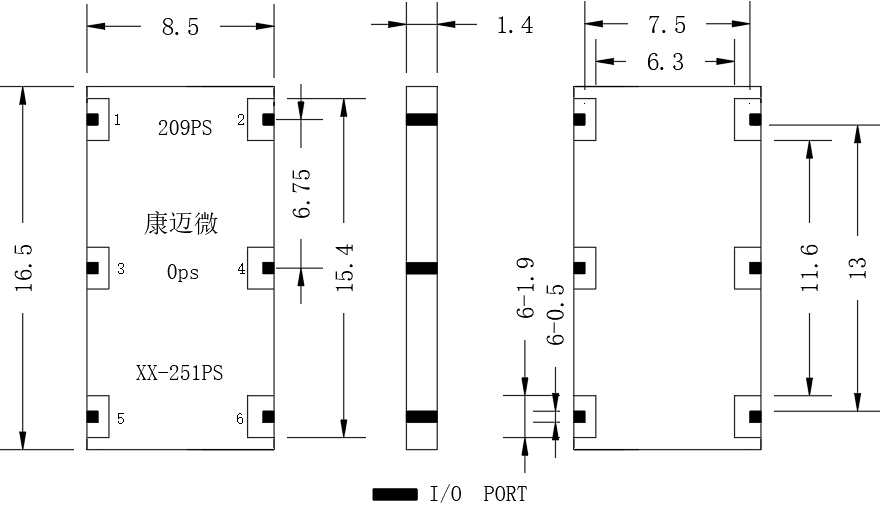

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
