滤波器
通带频率 16~22.6GHz,DC-14GHz≥70dB,24-33GHz≥45dB,SMA
- ZBF5-C19.3-6.6G-3548
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 16 | ~ | 22.6 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-14 | GHz≥ | 70 | dB | ||
| 带外抑制 | 24-33 | GHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.7 |
其它参数
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S22 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 14.00 | 85.41 | 86.58 | -82.41 | -82.41 | -0.71 |
| 14.90 | 117.12 | 81.23 | -47.12 | -47.12 | 0.31 |
| 15.80 | 1.28 | 1.30 | -0.59 | -0.59 | 1.37 |
| 16.70 | 1.37 | 1.40 | -0.25 | -0.25 | 0.73 |
| 17.60 | 1.11 | 1.11 | -0.32 | -0.32 | 0.64 |
| 18.50 | 1.10 | 1.09 | -0.32 | -0.32 | 0.59 |
| 19.40 | 1.38 | 1.34 | -0.43 | -0.43 | 0.57 |
| 20.30 | 1.49 | 1.50 | -0.53 | -0.53 | 0.59 |
| 21.20 | 1.55 | 1.55 | -0.58 | -0.58 | 0.59 |
| 22.10 | 1.31 | 1.30 | -0.49 | -0.49 | 0.75 |
| 23.00 | 4.10 | 4.24 | -4.47 | -4.47 | 1.73 |
| 23.90 | 40.67 | 47.25 | -51.04 | -51.04 | 0.21 |
| 24.80 | 60.82 | 55.99 | -71.90 | -71.90 | -0.11 |
| 25.70 | 52.80 | 42.32 | -101.65 | -101.65 | 2.84 |
| 26.60 | 56.17 | 59.33 | -94.35 | -94.35 | 8.64 |

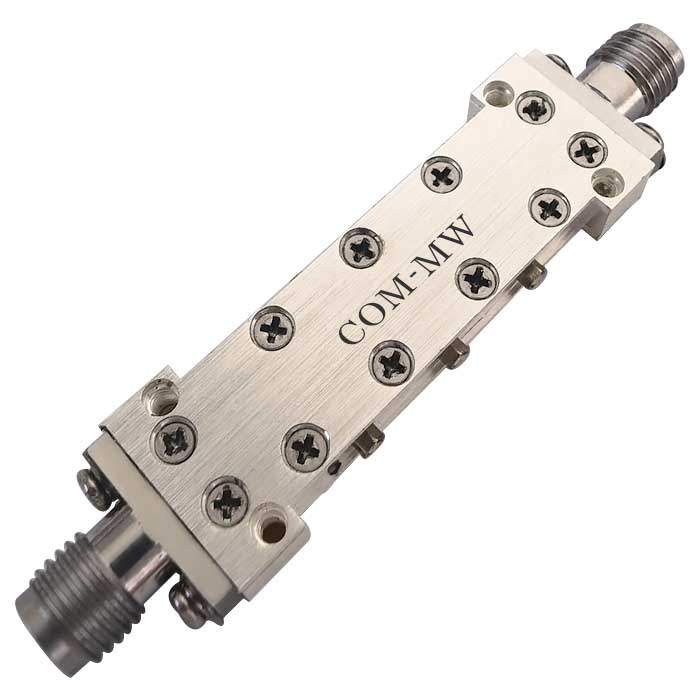

参考实物图
外形结构图（mm）

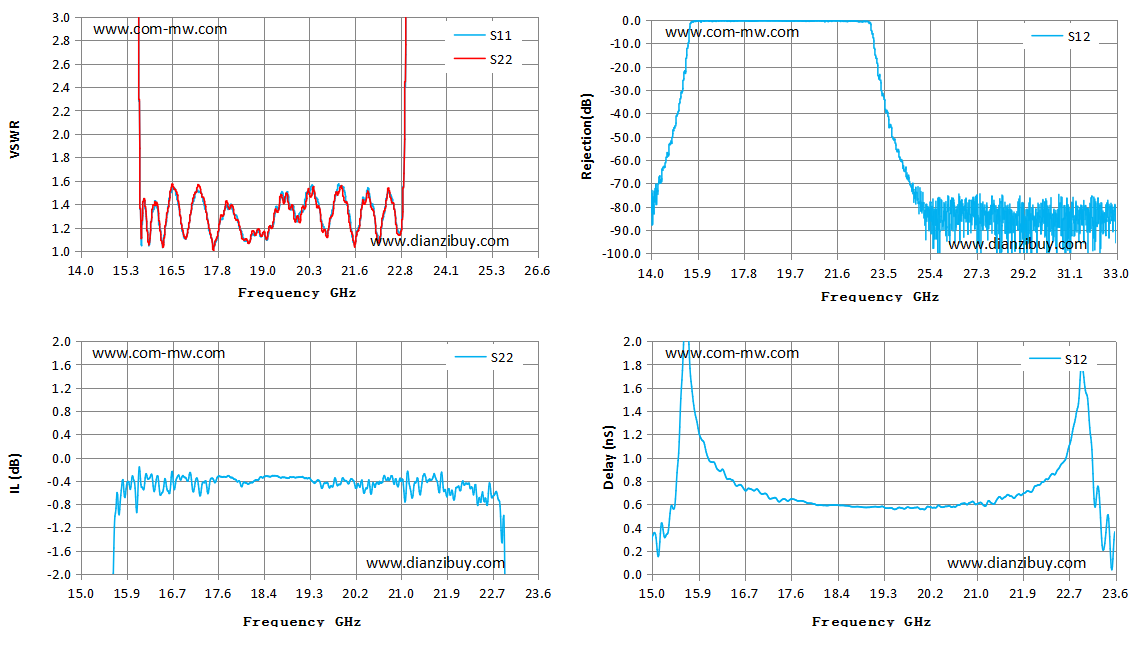

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
