产品
功分器
800~1600MHz, 1000W, 2路, 相位0°, L29
- ZPD8-2C800-1600-1270
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
低损耗，高功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 800 | ~ | 1600 | MHz |
| 插入损耗 | 0.3 | dB | ||
| 隔离度 | 16 | dB | ||
| 输出驻波比 | 1.4 | |||
| 幅度平衡 | 0.2 | dB | ||
| 相位平衡 | 6 | ° |
其它参数
| 功率容量 | 1000W |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | L29-K |
| 接口材质 | 外壳铜 |
| 表面 | 白色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 公共端口 | C |
| 分配端口 | 1，2 |
| 接地端口 | 外壳 |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 隔离 dB | S12 相位 ° |
|---|---|---|---|---|---|
| 593 | 1.5 | 1.23 | -3.19 | -19.69 | 0.11 |
| 686 | 1.36 | 1.24 | -3.13 | -25.04 | 0.19 |
| 779 | 1.28 | 1.26 | -3.11 | -33.84 | 0.27 |
| 871 | 1.27 | 1.27 | -3.13 | -32.34 | 0.34 |
| 964 | 1.29 | 1.28 | -3.15 | -26.01 | 0.39 |
| 1057 | 1.31 | 1.27 | -3.13 | -22.72 | 0.42 |
| 1150 | 1.29 | 1.24 | -3.13 | -20.87 | 0.41 |
| 1243 | 1.23 | 1.2 | -3.14 | -19.92 | 0.36 |
| 1336 | 1.14 | 1.18 | -3.13 | -19.45 | 0.36 |
| 1429 | 1.03 | 1.2 | -3.11 | -18.92 | 0.37 |
| 1521 | 1.09 | 1.24 | -3.12 | -17.84 | 0.42 |
| 1614 | 1.25 | 1.3 | -3.15 | -16.16 | 0.48 |
| 1707 | 1.45 | 1.38 | -3.29 | -14.35 | 0.55 |
参考实物图

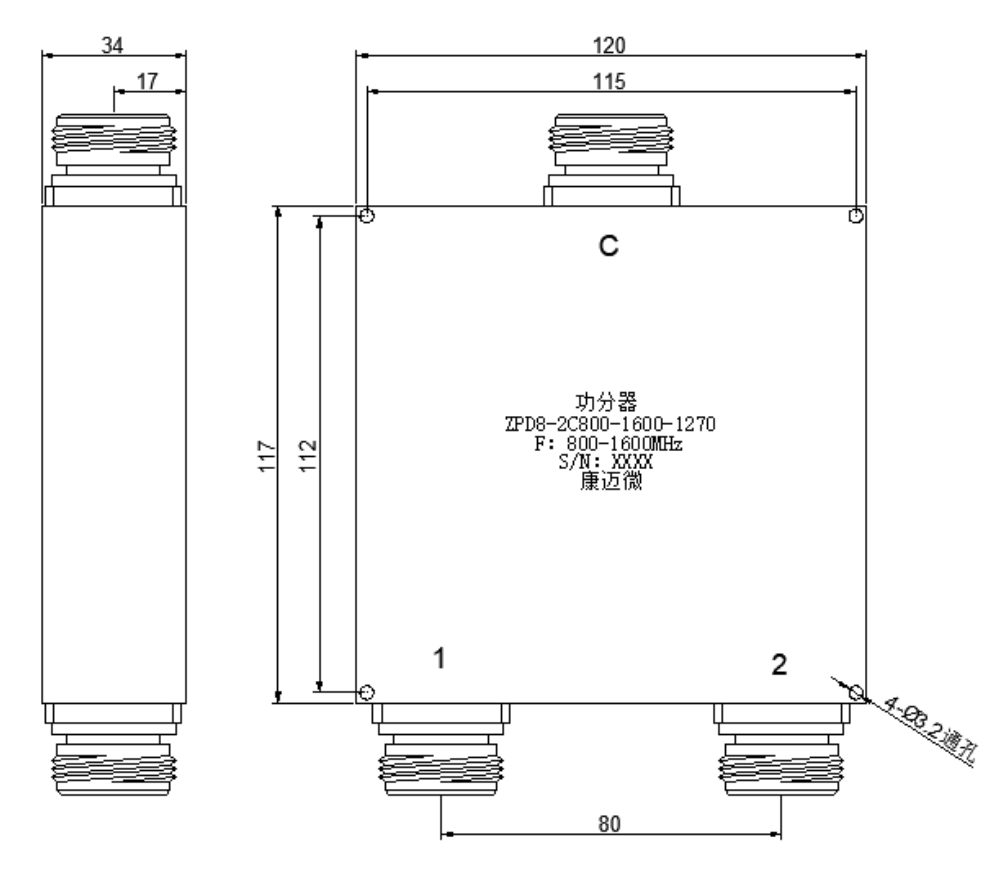

外形结构图（mm）

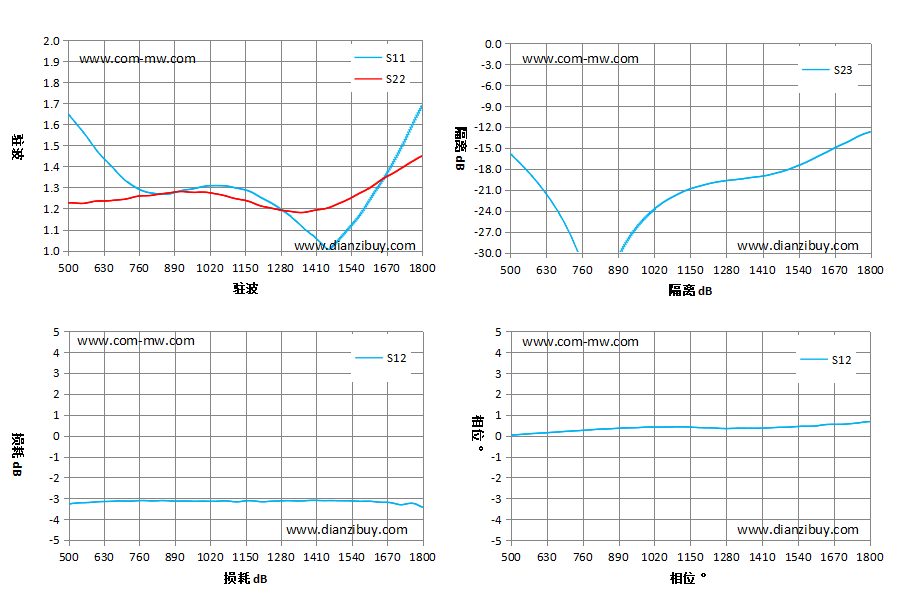

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
