功分器
10.95~12.75GHz,1500W,2路,180°,波导口
- ZPD25-2W10.95-12.75G-3391
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 10.95 | ~ | 12.75 | GHz |
| 插入损耗 | 0.2 | dB | ||
| 理论损耗 | 3 | dB | ||
| 隔离度 | 5 | dB | ||
| 公共端驻波比 | 1.1 | |||
| 分配端驻波比 | 3.5 | |||
| 幅度平衡 | 0.2 | dB | ||
| 相位平衡 | 3 | ° |
其它参数
| 功率容量 | 1500W设计保证 |
| 路数 | 2路 |
| 相位 | 180° |
| 接口形式 | 波导口 |
| 波导口型号 | BJ120 or WR75 |
| 表面 | 黑色烤漆 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 0（FBM120） |
| 分配端口 | 1，2（FBP120） |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S13 相位 ° |
| 9.00 | 1.39 | 3.55 | 3.57 | -3.16 | -3.14 | -7.09 | -179.75 |
| 9.50 | 1.20 | 3.43 | 3.47 | -3.17 | -3.16 | -6.83 | -179.75 |
| 10.00 | 1.11 | 3.22 | 3.25 | -3.07 | -3.06 | -6.74 | -179.77 |
| 10.50 | 1.05 | 3.04 | 3.06 | -2.96 | -2.95 | -6.30 | -179.73 |
| 11.00 | 1.02 | 2.99 | 2.98 | -2.97 | -2.94 | -6.09 | -179.64 |
| 11.50 | 1.01 | 2.96 | 2.98 | -3.02 | -3.00 | -5.95 | -179.68 |
| 12.00 | 1.02 | 3.01 | 3.02 | -3.10 | -3.07 | -5.98 | -179.59 |
| 12.50 | 1.02 | 3.10 | 3.13 | -3.06 | -3.05 | -6.10 | -179.93 |
| 13.00 | 1.02 | 3.00 | 3.04 | -3.05 | -3.03 | -6.14 | -179.70 |
| 13.50 | 1.01 | 2.92 | 2.97 | -2.99 | -2.96 | -6.04 | -179.76 |
| 14.00 | 1.02 | 2.93 | 2.96 | -2.98 | -2.95 | -6.24 | -179.62 |
| 14.50 | 1.01 | 3.06 | 3.06 | -3.13 | -3.10 | -5.97 | -179.66 |
| 15.00 | 1.09 | 3.00 | 3.02 | -2.92 | -2.89 | -6.51 | -179.65 |
| 15.50 | 1.08 | 3.24 | 3.25 | -3.24 | -3.20 | -6.13 | -179.50 |
| 16.00 | 1.21 | 3.31 | 3.32 | -2.99 | -2.94 | -6.97 | -179.71 |

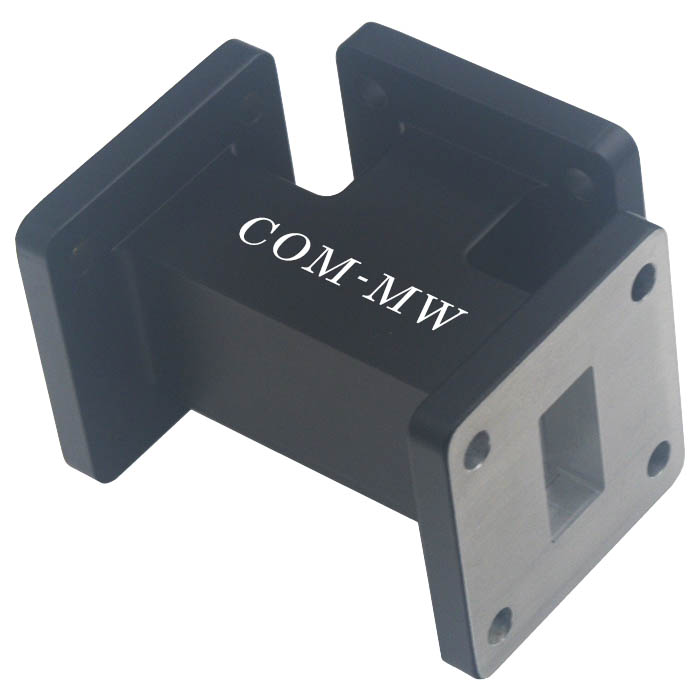

参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
