产品
开关
20~3000MHz,单刀单掷,吸收式,100ns,SMA
- DSW8-1R20-3000-1317
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
国产化，高隔离度。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 20 | ~ | 3000 | MHz |
| 插入损耗 | 1.5 | 2 | dB | |
| 隔离度 | 60 | 80 | dB | |
| 驻波比 | 1.3 | 1.5 |
其它参数
| 开关路数 | 单刀单掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 100ns |
| 接口形式 | SMA-K可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 功率容量 | 0.2W |
| 产品外壳材料 | 铝6061 |
| 工作电压 | ±5V |
| 工作电流 | 30mA单路 |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | TTL电平控制：0通，1断。 |
端口定义
| 输入端口 | J2 |
| 输出端口 | J1 |
典型测试数据
| 频率 MHz | S11 驻波 | S21 损耗 dB | S12 隔离 dB | S22 驻波 |
| 10 | 1.28 | -3.44 | -84.86 | 1.41 |
| 295 | 1.14 | -0.64 | -84.81 | 1.16 |
| 580 | 1.17 | -0.69 | -86.27 | 1.19 |
| 865 | 1.19 | -0.75 | -86.58 | 1.22 |
| 1150 | 1.2 | -0.79 | -84.82 | 1.24 |
| 1435 | 1.19 | -0.84 | -87.63 | 1.23 |
| 1720 | 1.16 | -1.04 | -87.05 | 1.22 |
| 2005 | 1.15 | -1.13 | -88.8 | 1.23 |
| 2290 | 1.14 | -1.02 | -87.9 | 1.22 |
| 2575 | 1.13 | -1.03 | -87.4 | 1.21 |
| 2860 | 1.12 | -1.13 | -88.35 | 1.21 |
| 3145 | 1.11 | -1.21 | -86.72 | 1.2 |
| 3430 | 1.09 | -1.29 | -87.65 | 1.2 |
| 3715 | 1.11 | -1.41 | -87.79 | 1.2 |
| 4000 | 1.15 | -1.58 | -85.96 | 1.22 |

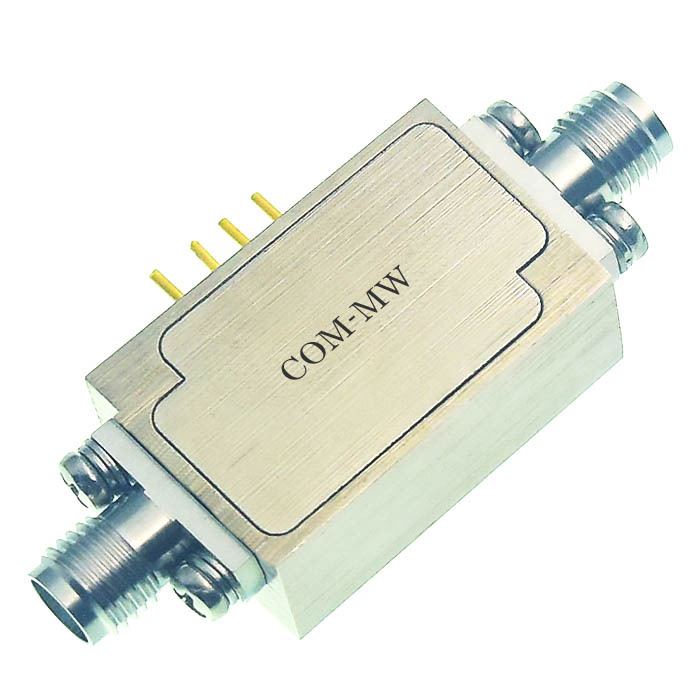

参考实物图

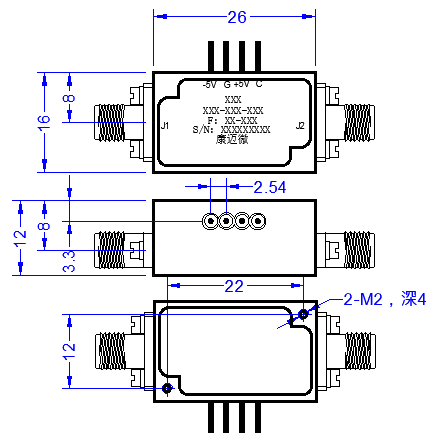

外形结构图（mm）

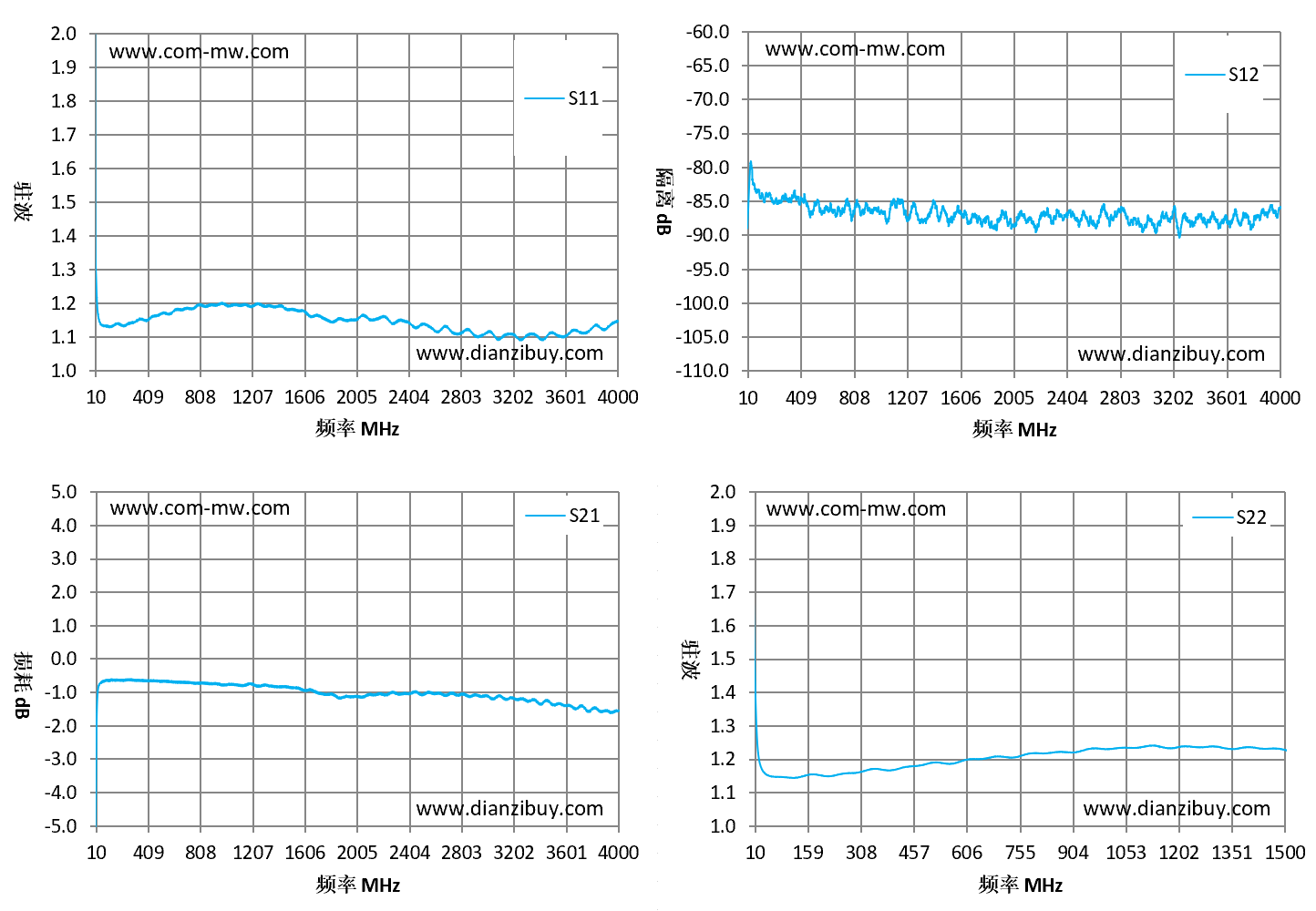

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
