功分器
2~18GHz,15W,8路,0°,SMA
- ZPD25-8M2-18G-1070
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 18 | GHz |
| 插入损耗 | 2 | dB | ||
| 理论损耗 | 9 | dB | ||
| 隔离度 | 17 | 20 | dB | |
| 输入驻波比 | 1.6 | |||
| 输出驻波比 | 1.5 | |||
| 幅度平衡 | ±0.4 | dB | ||
| 相位平衡 | 8 | ° |
其它参数
| 功率容量 | 15W设计保证 |
| 路数 | 8路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F or K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 满足 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1~8 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 隔离 dB | S14 相位 ° |
| 0.01 | 7.36 | 6.38 | -12.85 | -10.27 | 0.15 |
| 1.43 | 1.91 | 1.11 | -9.73 | -18.03 | -0.29 |
| 2.86 | 1.09 | 1.08 | -9.39 | -26.33 | -0.72 |
| 4.29 | 1.12 | 1.17 | -9.48 | -38.89 | -1.05 |
| 5.71 | 1.23 | 1.11 | -9.64 | -33.29 | -1.32 |
| 7.14 | 1.17 | 1.02 | -9.68 | -25.27 | -1.82 |
| 8.57 | 1.13 | 1.12 | -9.77 | -31.17 | -2.20 |
| 10.00 | 1.12 | 1.08 | -9.82 | -31.30 | -2.59 |
| 11.43 | 1.10 | 1.02 | -9.93 | -27.24 | -2.91 |
| 12.86 | 1.25 | 1.12 | -10.05 | -30.82 | -3.19 |
| 14.29 | 1.23 | 1.12 | -10.14 | -22.84 | -3.49 |
| 15.71 | 1.44 | 1.13 | -10.29 | -23.95 | -3.73 |
| 17.14 | 1.25 | 1.03 | -10.30 | -23.27 | -4.02 |
| 18.57 | 1.13 | 1.59 | -10.66 | -15.67 | -4.36 |
| 20.00 | 2.69 | 1.64 | -10.96 | -12.39 | -2.92 |

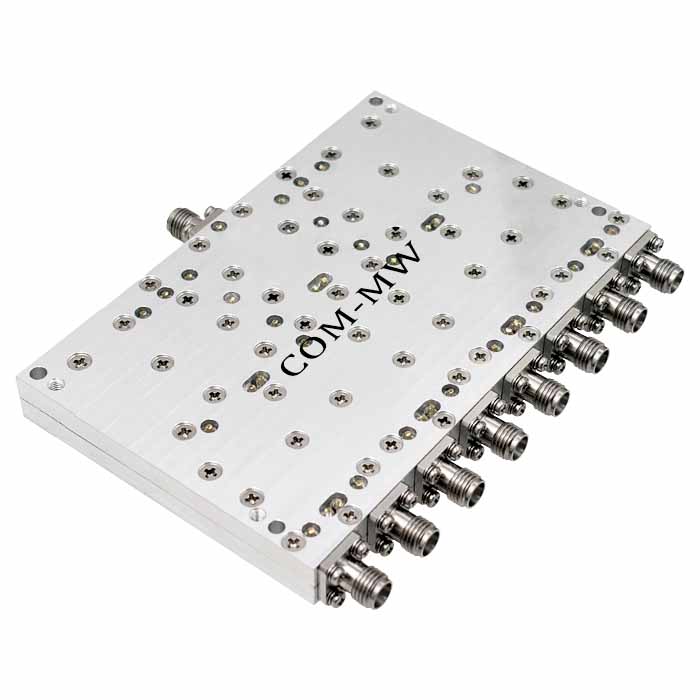

参考实物图

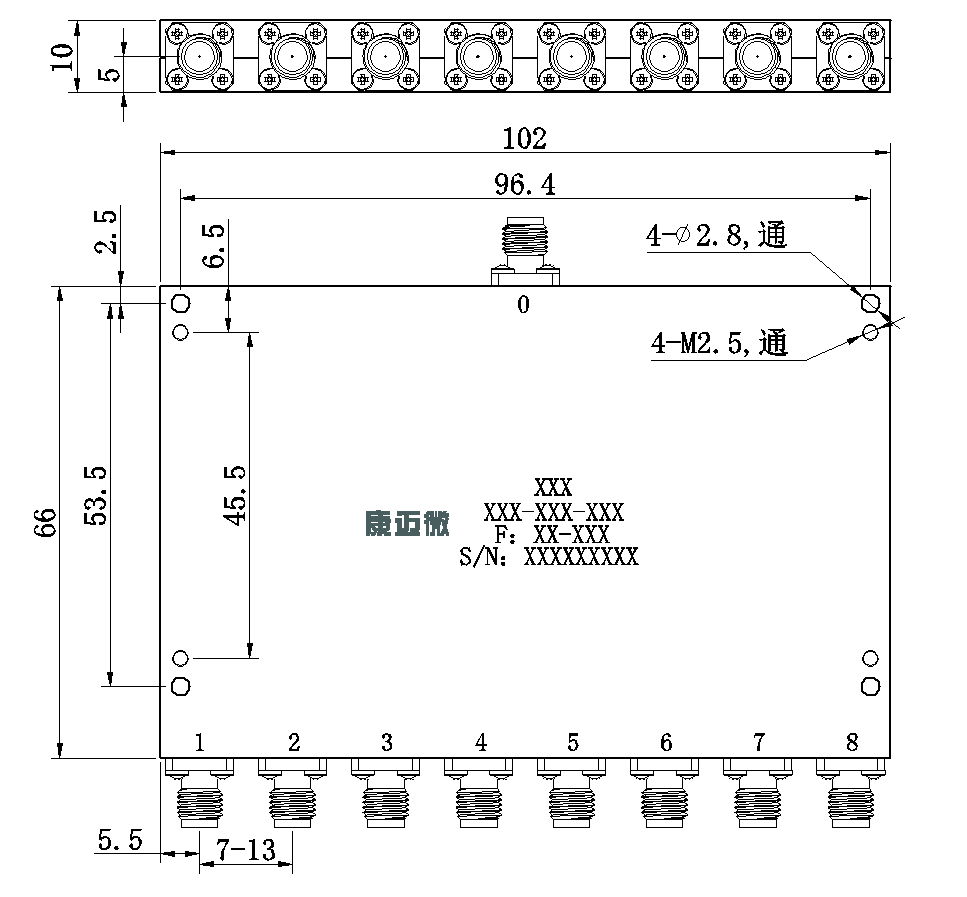

外形结构图（mm）

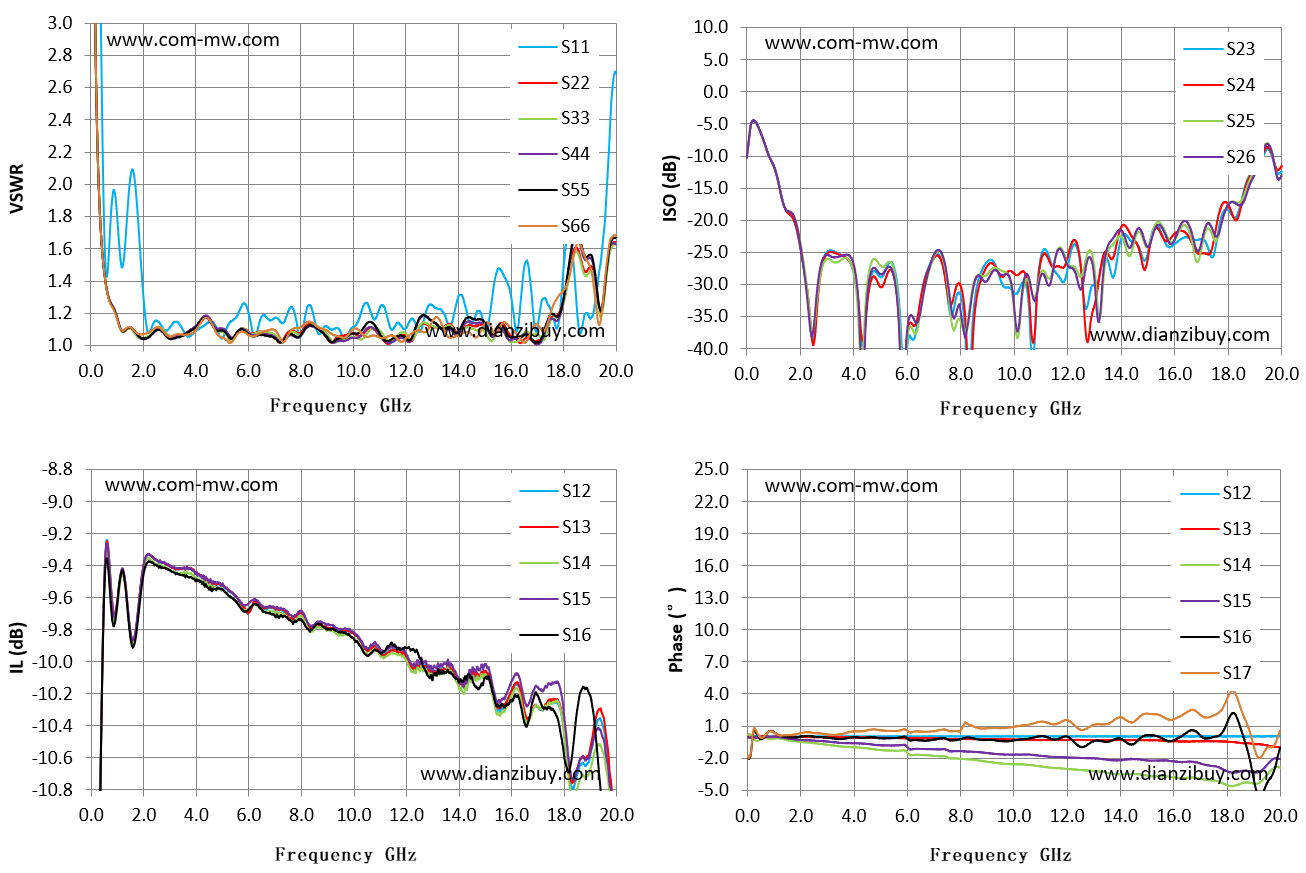

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
