滤波器
通带频率 1550~1610MHz,DC-1.4GHz≥40dB,SMA
- ZBF15-L1580-60-2784
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1550 | ~ | 1610 | MHz |
| 通带损耗 | / | / | 3.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-1.4 | GHz≥ | 40 | dB | ||
| 带外抑制 | 1.8-5 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-K0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 时延波动 | ≤1ns |
| 相位线性度 | ≤8° |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1400 | 36.38 | 27.23 | -61.76 | -61.76 | 1.31 |
| 1421 | 31.24 | 21.39 | -45.93 | -45.93 | 2.02 |
| 1443 | 23.74 | 13.66 | -30.33 | -30.33 | 3.47 |
| 1464 | 9.55 | 4.01 | -12.56 | -12.56 | 9.35 |
| 1486 | 3.89 | 1.39 | -6.00 | -6.00 | 14.14 |
| 1507 | 2.06 | 1.54 | -3.13 | -3.13 | 10.66 |
| 1529 | 1.45 | 1.31 | -2.31 | -2.31 | 8.41 |
| 1550 | 1.32 | 1.28 | -2.16 | -2.16 | 7.75 |
| 1571 | 1.14 | 1.09 | -1.97 | -1.97 | 6.97 |
| 1593 | 1.17 | 1.03 | -1.93 | -1.93 | 6.73 |
| 1614 | 1.17 | 1.05 | -2.02 | -2.02 | 6.84 |
| 1636 | 1.20 | 1.10 | -2.14 | -2.14 | 7.10 |
| 1657 | 1.46 | 1.40 | -2.62 | -2.62 | 7.92 |
| 1679 | 2.11 | 1.71 | -3.80 | -3.80 | 9.60 |
| 1700 | 2.83 | 1.77 | -5.37 | -5.37 | 11.47 |
参考实物图

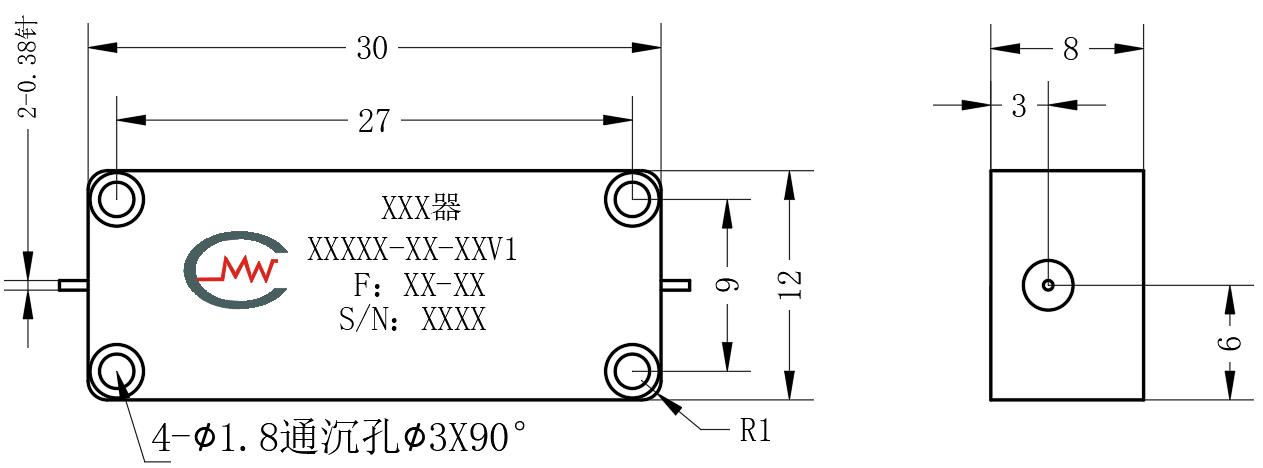

外形结构图（mm）

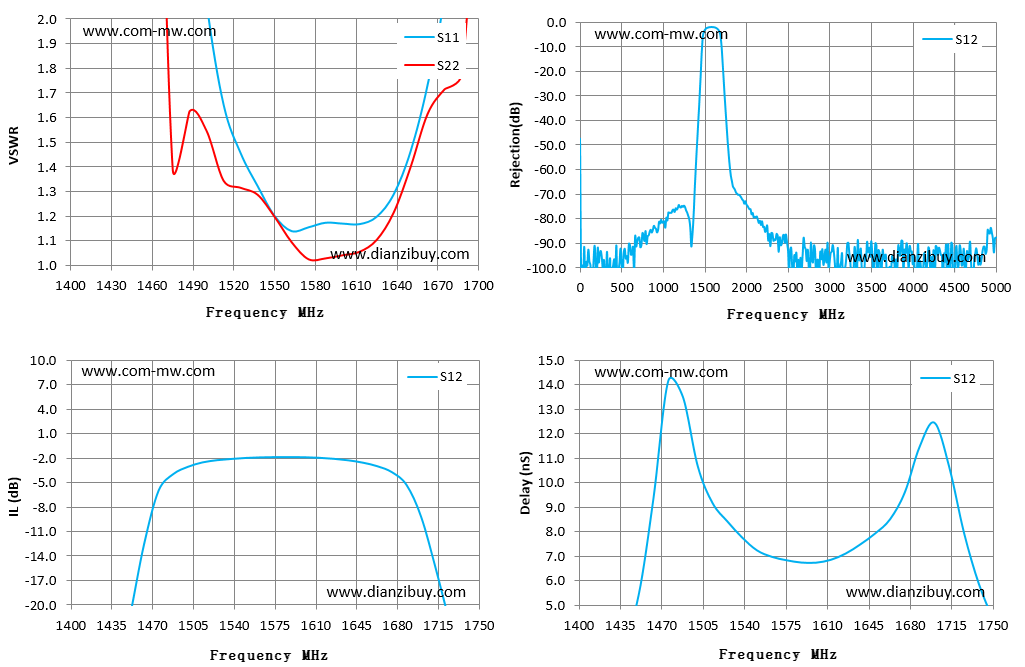

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
