产品
低噪声放大器
18~40GHz, 增益40dB, 噪声系数5dB, P-1dB功率10dBm, 2.92
- DLNA8-18-40-2839
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，低噪声。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 18 | ~ | 40 | GHz |
| 增益 | 40 | dB | ||
| 增益平坦度 | ±2.5 | dB | ||
| 噪声系数 | 5 | dB | ||
| 驻波比 | 2 | 2.5 | ||
| P-1dB功率 | 10 | dBm | ||
| 反向隔离 | 40 | dB | ||
| 最大输入功率 | 0 | dBm |
其它参数
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +15V |
| 工作电流 | 500mA |
| 反向隔离 | 40dB |
| 工作温度 | +10~+60℃设计保证 |
| 其它 | 电池 +6V，2Ah可充电锂电池 |
| 其它 | 充电适配器输出：DC：+15V，500mA/输入：AC100-240V |
| 充电时间8~10小时 |
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 1dB功率 dBm | 25℃ 噪声 dB |
|---|---|---|---|---|---|
| 17 | 1.35 | 1.66 | 50.37 | 14.8 | 3.21 |
| 18.71 | 1.24 | 1.95 | 49.05 | 16.3 | 3.37 |
| 20.43 | 1.23 | 1.58 | 48.7 | 16.5 | 3.35 |
| 22.14 | 1.31 | 1.26 | 47.79 | 16.9 | 3.37 |
| 23.86 | 1.37 | 1.23 | 46.53 | 17 | 3.63 |
| 25.57 | 1.38 | 1.27 | 45.34 | 16.6 | 3.61 |
| 27.29 | 1.48 | 1.39 | 45.65 | 16.8 | 3.66 |
| 29 | 1.74 | 1.51 | 45.6 | 16.1 | 4.01 |
| 30.71 | 1.98 | 1.49 | 45.06 | 16.2 | 3.81 |
| 32.43 | 1.97 | 1.53 | 46.37 | 16.4 | 4.18 |
| 34.14 | 1.76 | 1.32 | 48.11 | 16.4 | 3.79 |
| 35.86 | 1.1 | 1.55 | 48.5 | 15.2 | 3.67 |
| 37.57 | 1.52 | 1.48 | 48.94 | 15.5 | 3.58 |
| 39.29 | 1.92 | 1.3 | 48.77 | 14.7 | 3.57 |
| 41 | 1.79 | 1.13 | 46.69 | 14.3 | 3.97 |

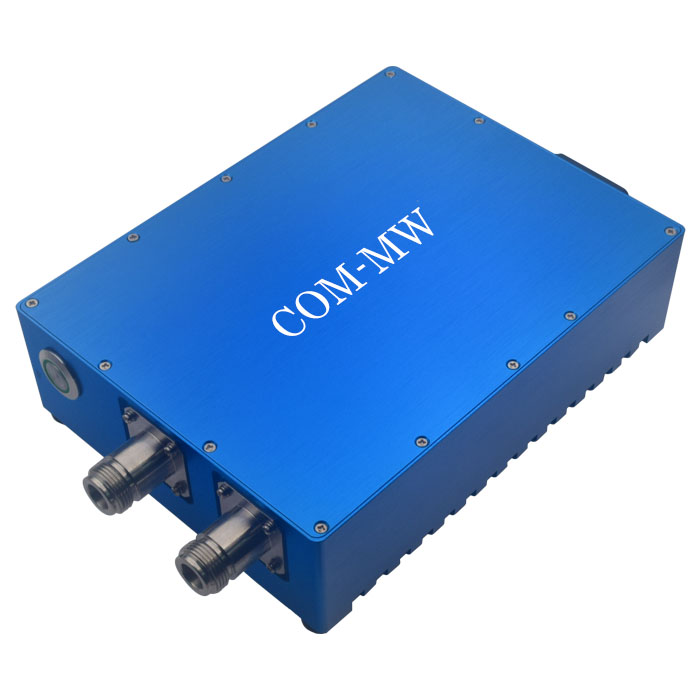

参考实物图

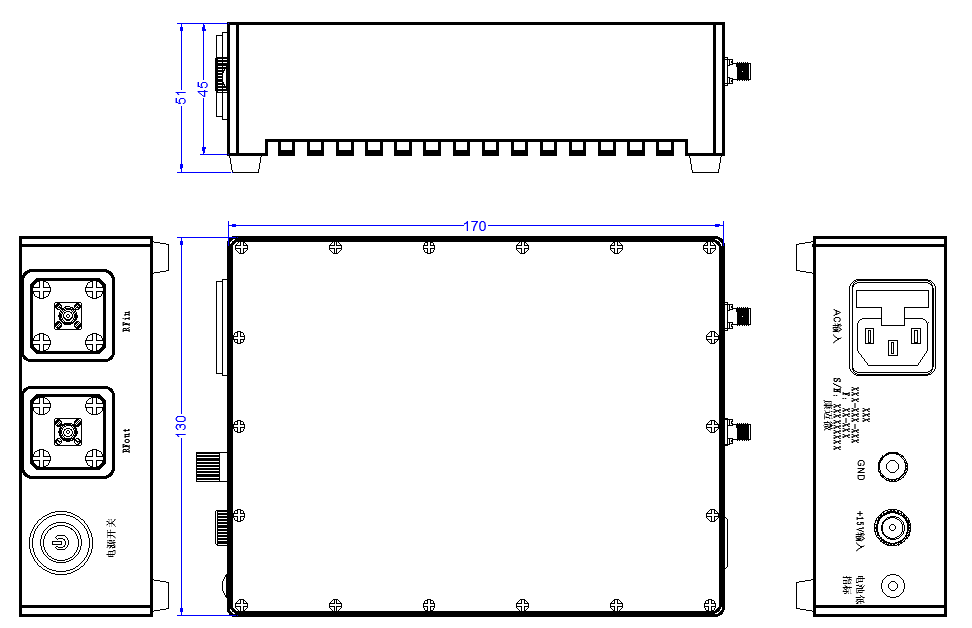

外形结构图（mm）
典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电。
