滤波器
通带频率 DC~1000MHz,1200-2300MHz≥45dB,表面贴装
- ZLPF5-L0-1000-3449
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 1000 | MHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带外抑制 | 1200-2300 | MHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.00 | 1.00 | -0.03 | -0.03 | 0.67 |
| 0.22 | 1.14 | 1.15 | -0.10 | -0.10 | 0.71 |
| 0.44 | 1.12 | 1.13 | -0.20 | -0.20 | 0.81 |
| 0.65 | 1.28 | 1.25 | -0.36 | -0.36 | 1.00 |
| 0.86 | 1.18 | 1.16 | -0.42 | -0.42 | 1.66 |
| 1.08 | 1.86 | 1.83 | -2.82 | -2.82 | 6.06 |
| 1.29 | 42.35 | 34.64 | -61.97 | -61.97 | 2.18 |
| 1.51 | 40.79 | 40.29 | -57.48 | -57.48 | -0.53 |
| 1.72 | 40.09 | 35.67 | -53.29 | -53.29 | 0.06 |
| 1.93 | 35.80 | 30.43 | -50.57 | -50.57 | 0.21 |
| 2.15 | 32.68 | 25.15 | -50.38 | -50.38 | 0.71 |
| 2.36 | 25.13 | 18.77 | -48.04 | -48.04 | 1.70 |
| 2.57 | 21.54 | 13.54 | -27.14 | -27.14 | 0.87 |
| 2.79 | 15.69 | 10.02 | -26.27 | -26.27 | 0.66 |
| 3.00 | 12.79 | 8.07 | -26.26 | -26.26 | 5.62 |
参考实物图
外形结构图（mm）

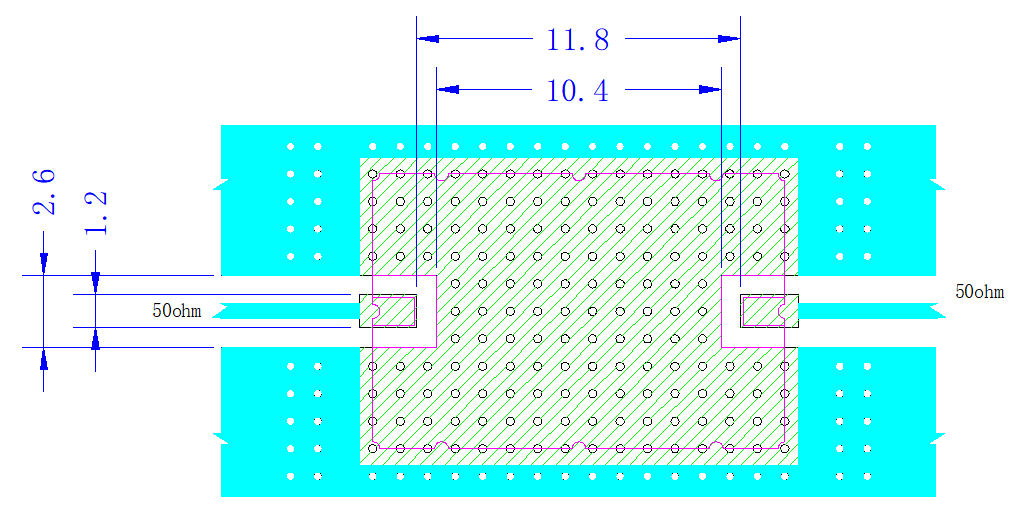

建议PCB布局图

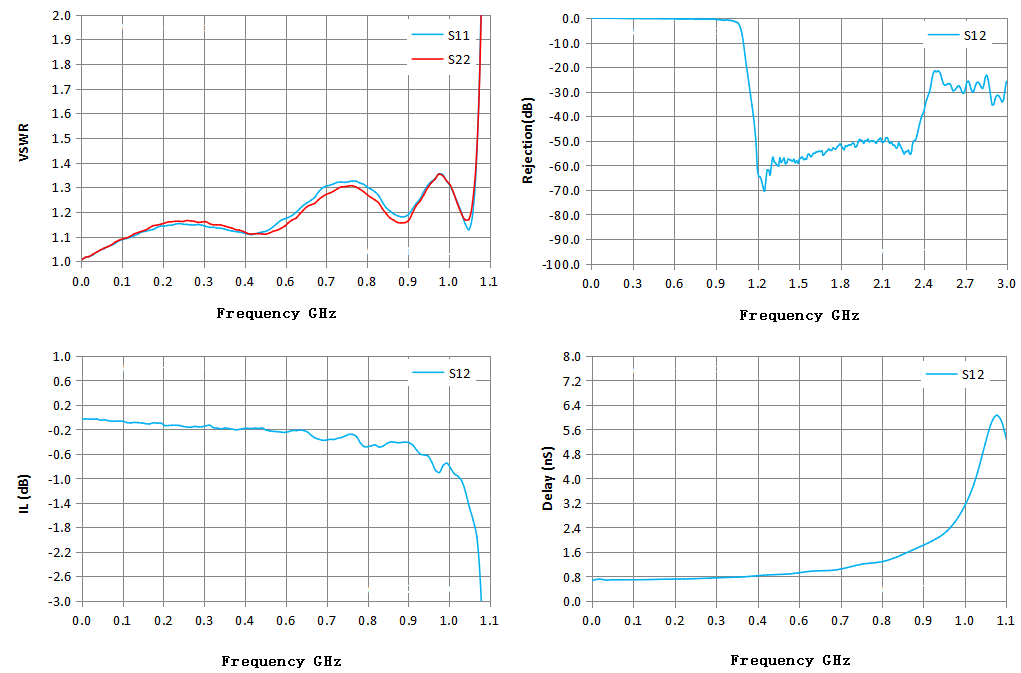

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
