产品
功分器
480~520MHz, 15W, 4路, 相位0°, 表面贴装
- ZPD8-4L480-520-1734
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
小体积，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 480 | ~ | 520 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 20 | dB | ||
| 输入驻波比 | 1.2 | |||
| 输出驻波比 | 1.2 | |||
| 幅度平衡 | 0.4 | dB | ||
| 相位平衡 | 8 | ° |
其它参数
| 功率容量 | 15W |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
端口定义
| 公共端口 | 7 |
| 分配端口 | 1，2，3，4 |
| 接地端口 | 5，6，8 |
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S15 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|
| 450 | 1.41 | -6.53 | -6.53 | -2.49 | -32.36 |
| 457 | 1.36 | -6.51 | -6.51 | -2.37 | -30.62 |
| 464 | 1.31 | -6.5 | -6.49 | -2.26 | -29.05 |
| 479 | 1.2 | -6.48 | -6.46 | -2.06 | -26.48 |
| 486 | 1.16 | -6.47 | -6.45 | -1.99 | -25.51 |
| 493 | 1.11 | -6.48 | -6.45 | -1.92 | -24.58 |
| 500 | 1.08 | -6.48 | -6.45 | -1.83 | -23.82 |
| 514 | 1.05 | -6.49 | -6.46 | -1.68 | -20.3 |
| 521 | 1.08 | -6.51 | -6.48 | -1.58 | -20 |
| 529 | 1.12 | -6.54 | -6.5 | -1.5 | -18.69 |
| 543 | 1.22 | -6.6 | -6.57 | -1.42 | -19.08 |
| 550 | 1.28 | -6.64 | -6.61 | -1.41 | -18.75 |

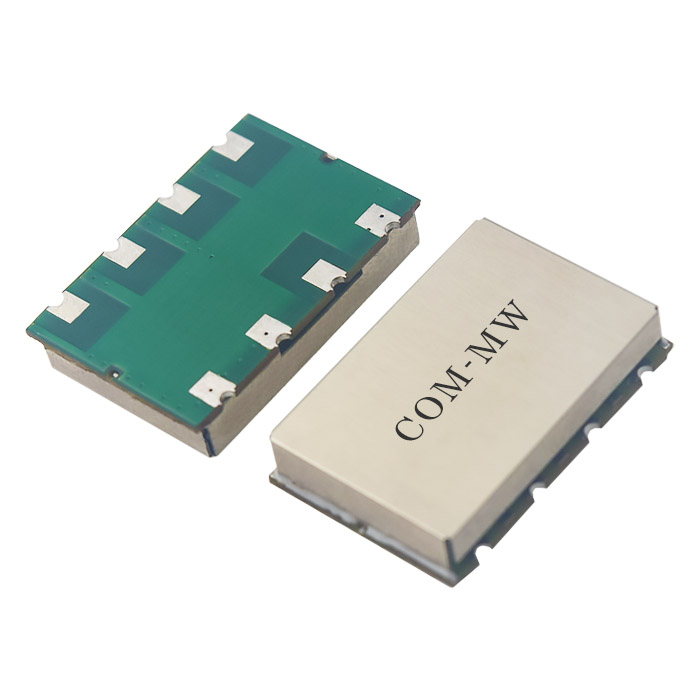

参考实物图

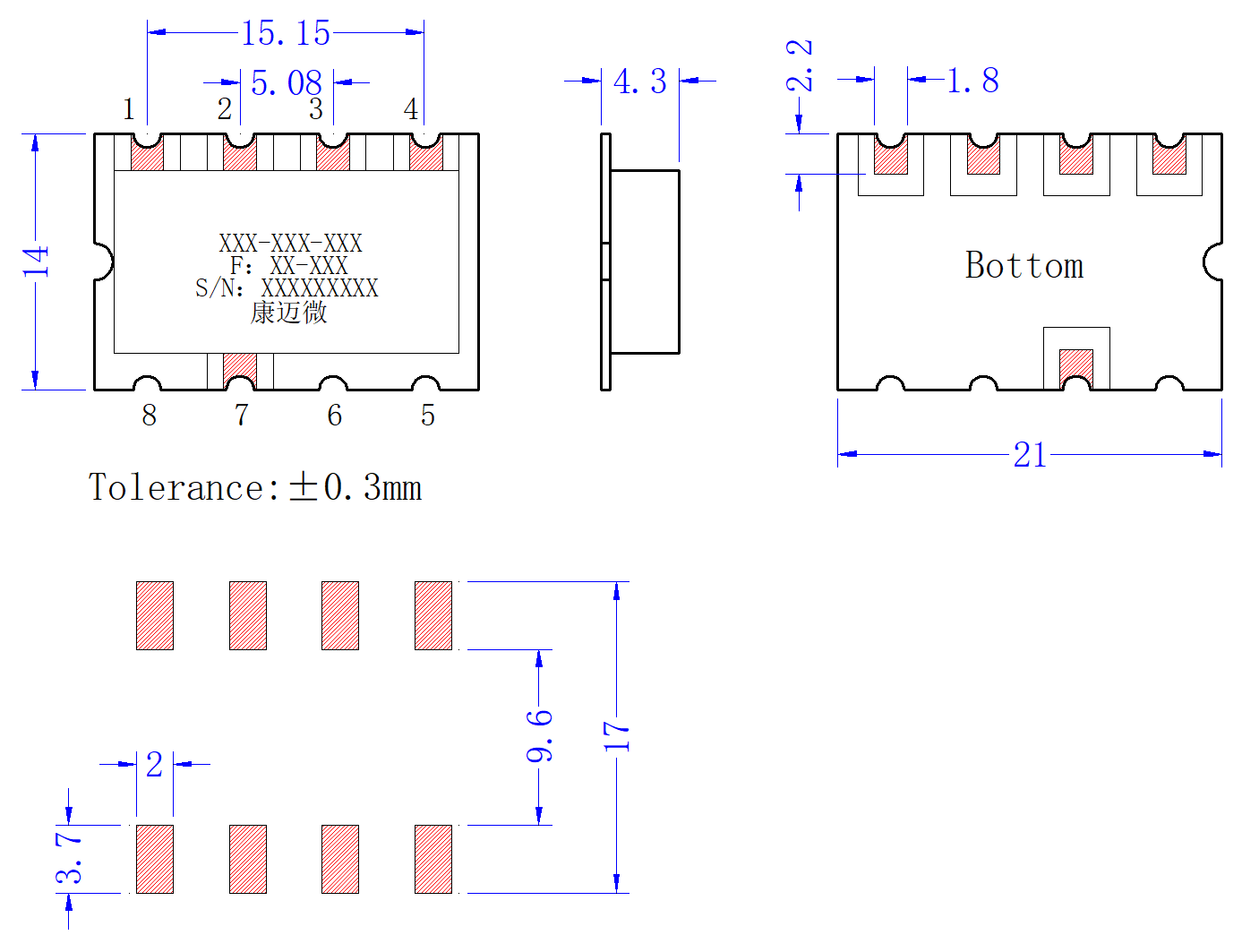

外形结构图（mm）

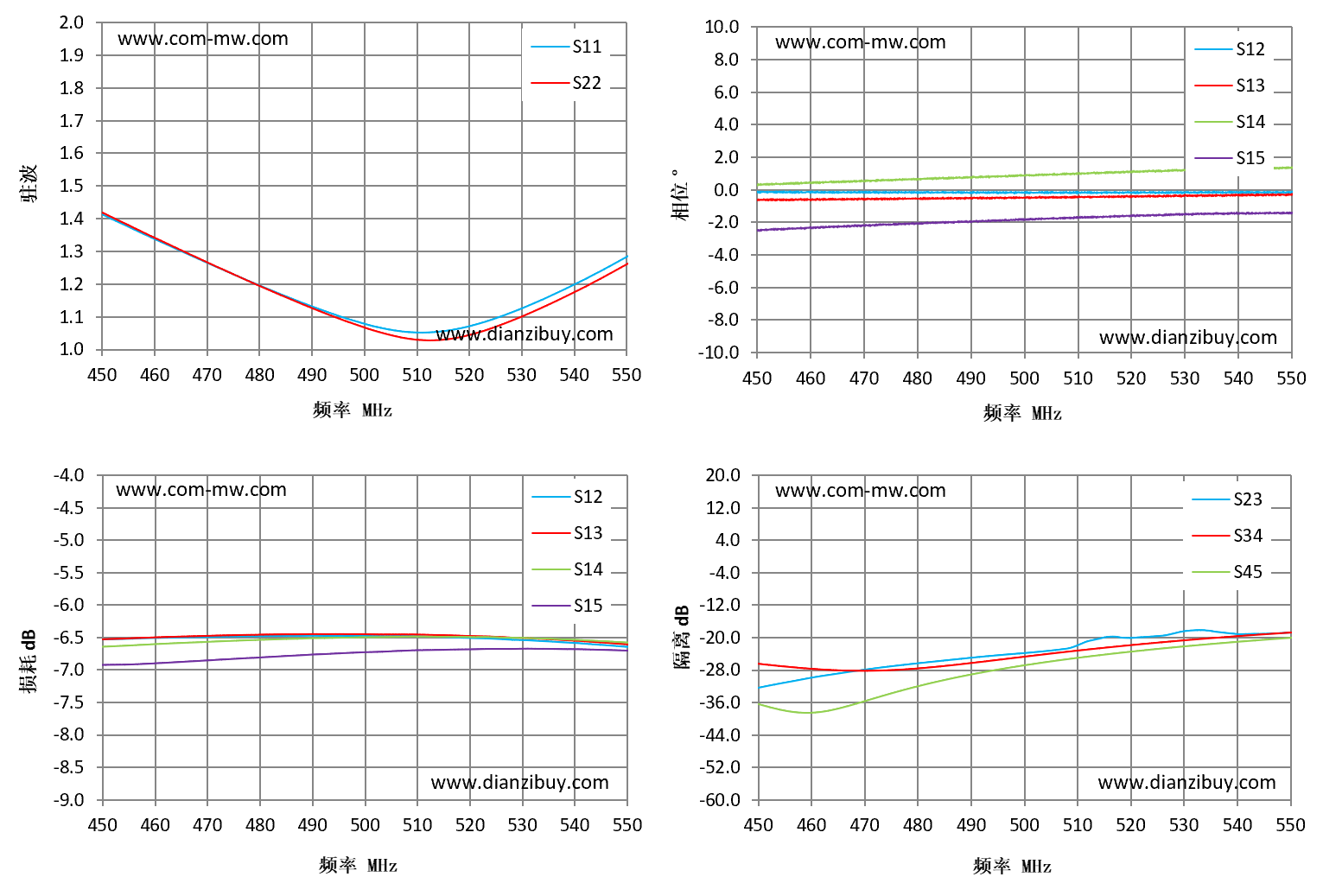

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
