开关
1.6~6GHz,单刀四掷 ,电子吸收式开关,100ns,SMA
- DSW8-4R1.6-6G-1243
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1.6 | ~ | 6 | GHz |
| 插入损耗 | 1.5 | dB | ||
| 隔离度 | 60 | dB | ||
| 驻波比 | 1.6 | |||
| 相位一致性 | ±5 | ° |
其它参数
| 开关路数 | 单刀四掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 100ns |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 功率容量 | 0.2W |
| 产品外壳材料 | 铝6061 |
| 工作电压 | ±5V |
| 工作电流 | 150mA@+5V ;50mA@-5V |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | 控制接口：J30J-9ZKP |
控制真值表（0：0V，接地；1:3.3~5V）
| / | C | B | A |
| J1 | 0 | 0 | 1 |
| J2 | 0 | 1 | 1 |
| J3 | 1 | 0 | 0 |
| J4 | 1 | 1 | 0 |
端口定义
| 公共端口 | J0 |
| 分路端口 | J1，J2，J3，J4 |

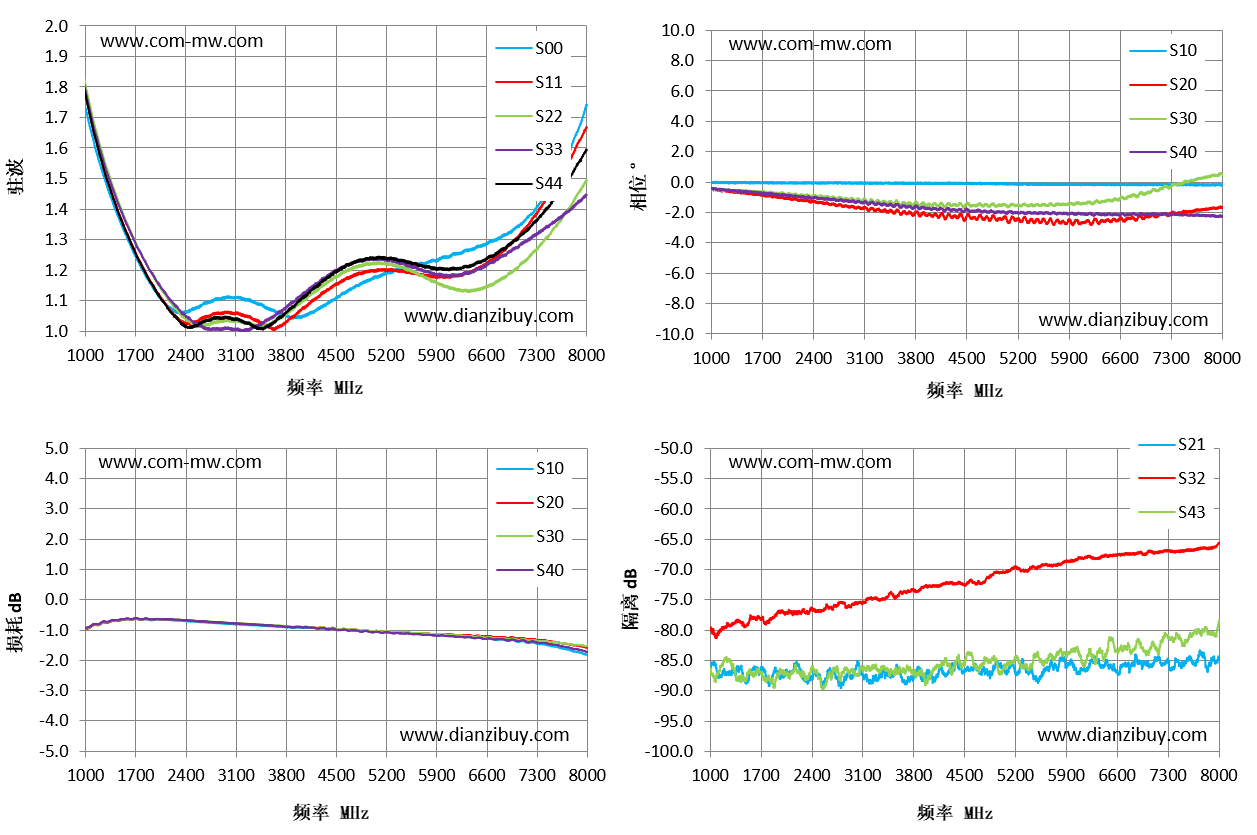

典型测试曲线图

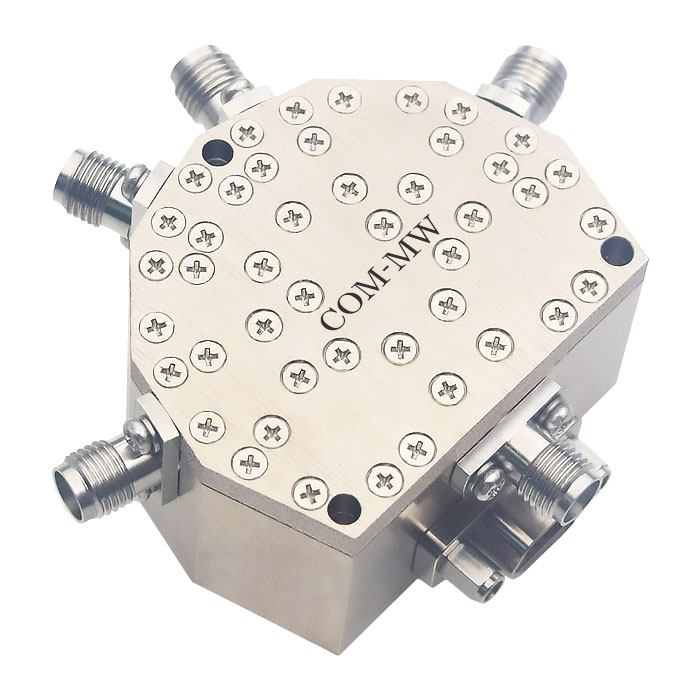

参考实物图

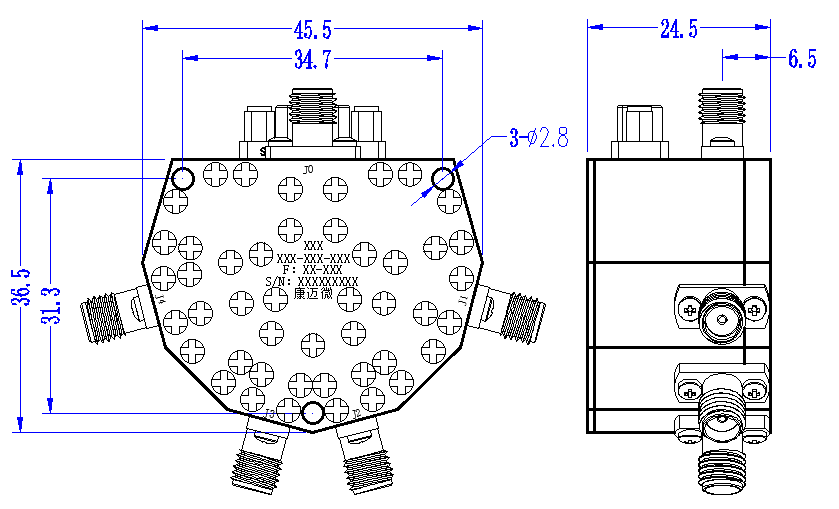

外形结构图（mm）
控制接口引脚定义（J30J-9ZKP）
| 序号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 定义 | +5V | -5V | GND | A | B | NC | NC | NC | C |
典型测试数据
| 频率 MHz | S00 驻波 | S11 驻波 | S10 损耗 dB | S40 相位 ° | S21 隔离 dB |
| 1000 | 1.73 | 1.78 | -0.96 | -0.43 | -86.12 |
| 1500 | 1.35 | 1.37 | -0.67 | -0.64 | -88.72 |
| 2000 | 1.12 | 1.13 | -0.66 | -0.86 | -87.43 |
| 2500 | 1.07 | 1.03 | -0.72 | -1.05 | -87.57 |
| 3000 | 1.11 | 1.06 | -0.8 | -1.31 | -86.5 |
| 3500 | 1.08 | 1.02 | -0.87 | -1.62 | -87.42 |
| 4000 | 1.05 | 1.07 | -0.92 | -1.77 | -87.01 |
| 4500 | 1.11 | 1.15 | -0.99 | -1.79 | -86.84 |
| 5000 | 1.17 | 1.2 | -1.06 | -1.98 | -85.59 |
| 5500 | 1.21 | 1.19 | -1.1 | -2.02 | -88.22 |
| 6000 | 1.24 | 1.18 | -1.18 | -2.1 | -85.91 |
| 6500 | 1.28 | 1.21 | -1.26 | -2.15 | -85.81 |
| 7000 | 1.34 | 1.3 | -1.37 | -2.15 | -85.38 |
| 7500 | 1.47 | 1.45 | -1.54 | -2.13 | -85.49 |
| 8000 | 1.74 | 1.67 | -1.83 | -2.25 | -84.34 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
