功率放大器
26500~43000MHz, 饱和功率31dBm, 2.92
- DPA8-26500-43000-3254
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 26500 | ~ | 43000 | MHz |
| 增益 | 0 | 30 | dB | |
| 增益步进 | 1 | dB | ||
| 平坦度 | ±2 | dB | ||
| 驻波比 | 2.5 | |||
| P-1dB功率 | 30 | dBm | ||
| 饱和功率 | 31 | dBm | ||
| 最大输入功率 | 10 | dBm |
环境要求
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 工作电压 | +28V |
| 工作电流 | 2000mA |
| 工作温度 | -40~+70℃设计保证 |
J30J-9定义
| 序号 | 定义 | 备注 |
| 1 | +28V | |
| 2 | +28V | |
| 3 | GND | |
| 4 | GND | |
| 5 | D0 | 1dB |
| 6 | D1 | 2dB |
| 7 | D2 | 4dB |
| 8 | D3 | 8dB |
| 9 | D4 | 16dB |

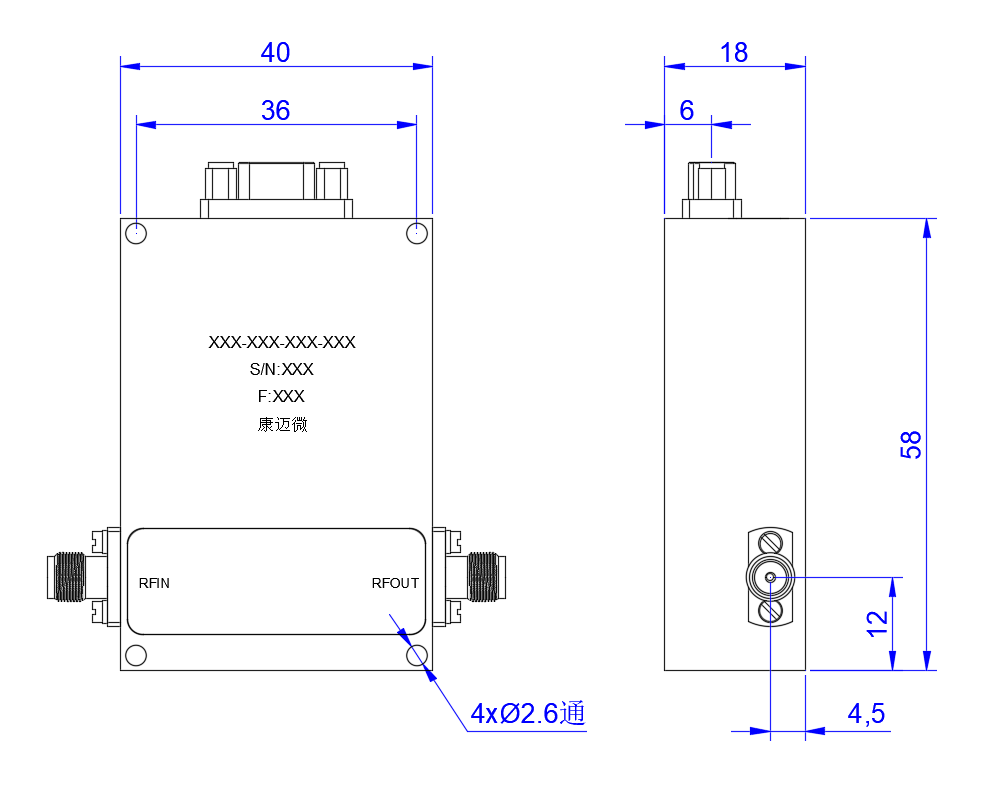

外形结构图
注意事项
存储在湿度小于25%的环境，注意防尘防静电； 请注意产品的功耗，设计时考虑放大器散热问题；产品整体温度大于125℃的情况下，请在订货前与我们协商；清洗产品表面，请勿将产品浸泡清洗液中清洗。
