功分器
1000~3000MHz, 1W, 2路, 0°, 表面贴装, 替代TCP-2-33X+
- S0163
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1000 | ~ | 3000 | MHz |
| 插入损耗 | 0.8 | 1.9 | dB | |
| 隔离度 | 15 | 18 | dB | |
| 驻波比 | 1.9 | |||
| 幅度平衡 | 0.9 | dB | ||
| 相位平衡 | 5 | ° |
其它参数
| 功率容量 | 1W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代TCP-2-33X+ |
端口定义
| 公共端口 | 2，5，6 |
| 分配端口 | 3，4 |
| 接地端口 | 1 |
建议PCB布局图

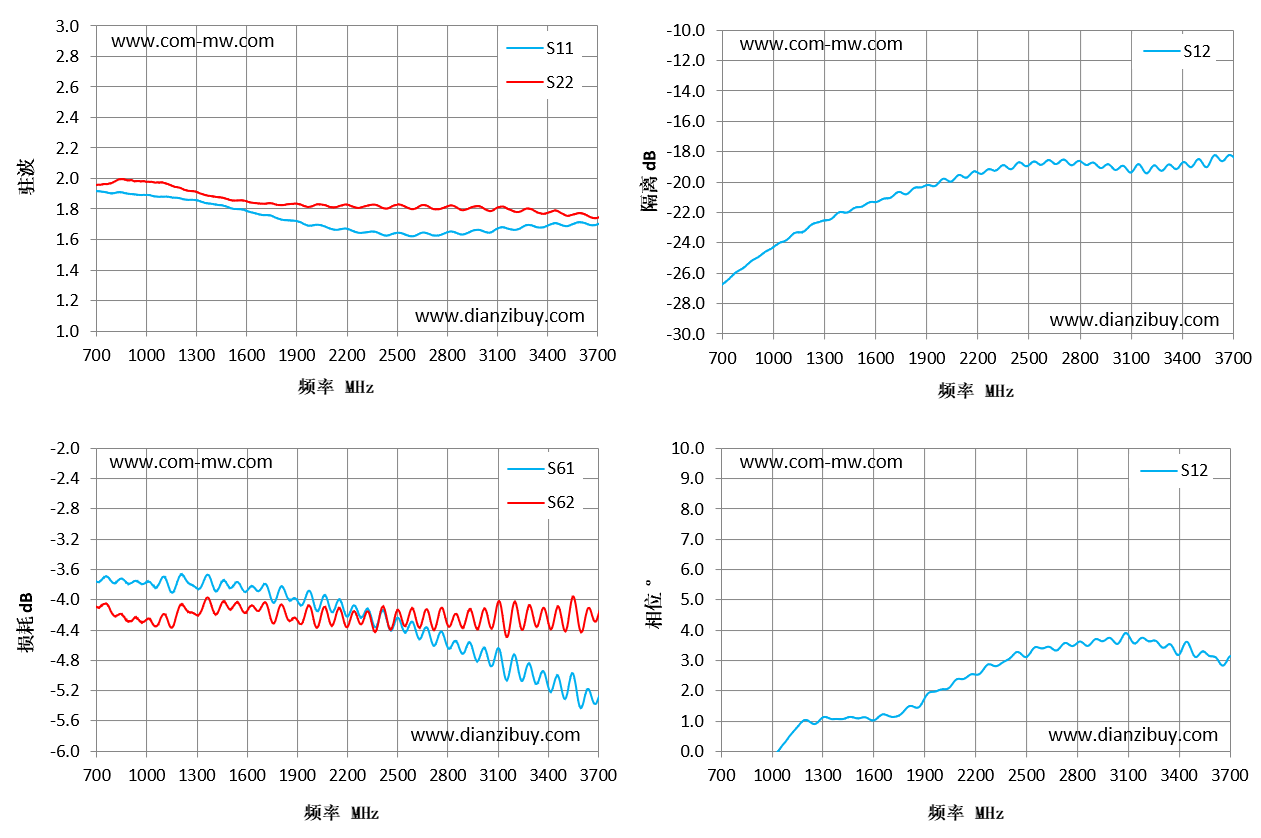

典型测试曲线图

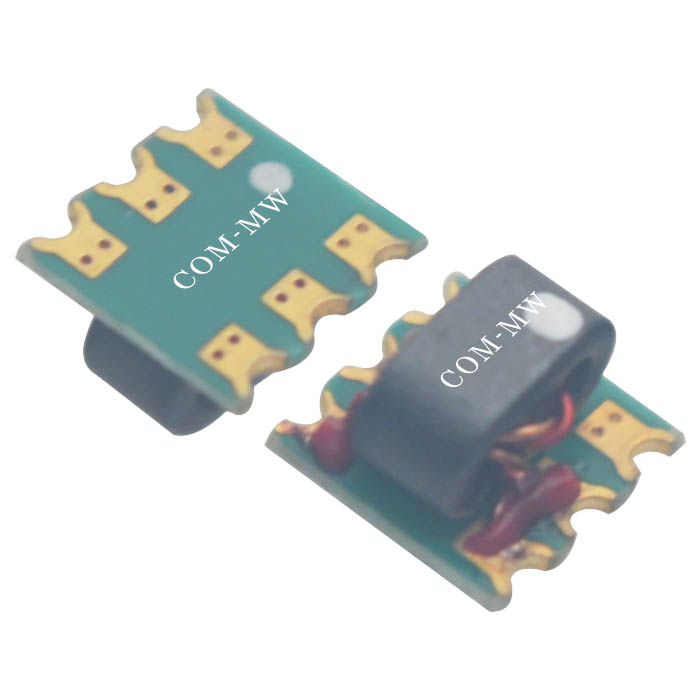

参考实物图
外形结构图（mm）
典型测试数据
| 频率 MHz | S11 驻波 | S61 损耗 dB | S62 损耗 dB | S12 隔离 dB | S12 相位 ° |
|---|---|---|---|---|---|
| 700 | 1.92 | -3.77 | -4.09 | -26.79 | -1.55 |
| 914 | 1.9 | -3.77 | -4.26 | -24.94 | -0.69 |
| 1129 | 1.88 | -3.83 | -4.3 | -23.37 | 0.68 |
| 1343 | 1.84 | -3.73 | -4.03 | -22.42 | 1.07 |
| 1557 | 1.8 | -3.8 | -4.07 | -21.4 | 1.1 |
| 1771 | 1.75 | -4 | -4.25 | -20.82 | 1.29 |
| 1986 | 1.69 | -3.95 | -4.15 | -19.88 | 2.02 |
| 2200 | 1.67 | -4.23 | -4.36 | -19.39 | 2.52 |
| 2414 | 1.63 | -4.14 | -4.08 | -19.02 | 3.14 |
| 2629 | 1.64 | -4.52 | -4.37 | -18.63 | 3.45 |
| 2843 | 1.65 | -4.55 | -4.18 | -18.9 | 3.51 |
| 3057 | 1.65 | -4.88 | -4.37 | -18.97 | 3.69 |
| 3271 | 1.7 | -4.89 | -4.17 | -19.25 | 3.59 |
| 3486 | 1.7 | -5.25 | -4.32 | -18.58 | 3.15 |
| 3700 | 1.7 | -5.31 | -4.2 | -18.36 | 3.13 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
