产品
功分器
2~2.2GHz,20W,20路,0°,SMA
- ZPD25-20M2-2.2G-475
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 2.2 | GHz |
| 插入损耗 | 1.6 | dB | ||
| 隔离度 | 20 | dB | ||
| 输入驻波比 | 1.5 | |||
| 输出驻波比 | 1.5 | |||
| 幅度平衡 | 0.7 | dB | ||
| 相位平衡 | 6 | ° |
其它参数
| 功率容量 | 20W设计保证 |
| 路数 | 20路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1~20 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 隔离 dB | S13 相位 ° |
| 1.80 | 1.14 | 1.07 | -13.96 | -23.36 | -0.04 |
| 1.84 | 1.24 | 1.08 | -13.93 | -24.88 | 0.33 |
| 1.89 | 1.33 | 1.09 | -13.94 | -27.53 | 0.31 |
| 1.93 | 1.35 | 1.09 | -13.92 | -30.04 | 0.28 |
| 1.97 | 1.33 | 1.10 | -13.90 | -32.94 | 0.29 |
| 2.01 | 1.28 | 1.10 | -13.91 | -36.18 | 0.21 |
| 2.06 | 1.18 | 1.11 | -13.85 | -38.31 | 0.27 |
| 2.10 | 1.12 | 1.11 | -13.81 | -35.41 | 0.15 |
| 2.14 | 1.07 | 1.12 | -13.83 | -31.70 | 0.29 |
| 2.19 | 1.05 | 1.12 | -13.80 | -28.20 | 0.18 |
| 2.23 | 1.08 | 1.13 | -13.86 | -26.31 | 0.24 |
| 2.27 | 1.14 | 1.14 | -13.87 | -24.89 | 0.19 |
| 2.31 | 1.22 | 1.15 | -13.92 | -23.78 | 0.26 |
| 2.36 | 1.34 | 1.17 | -13.99 | -22.66 | 0.19 |
| 2.40 | 1.43 | 1.18 | -14.07 | -21.94 | 0.27 |

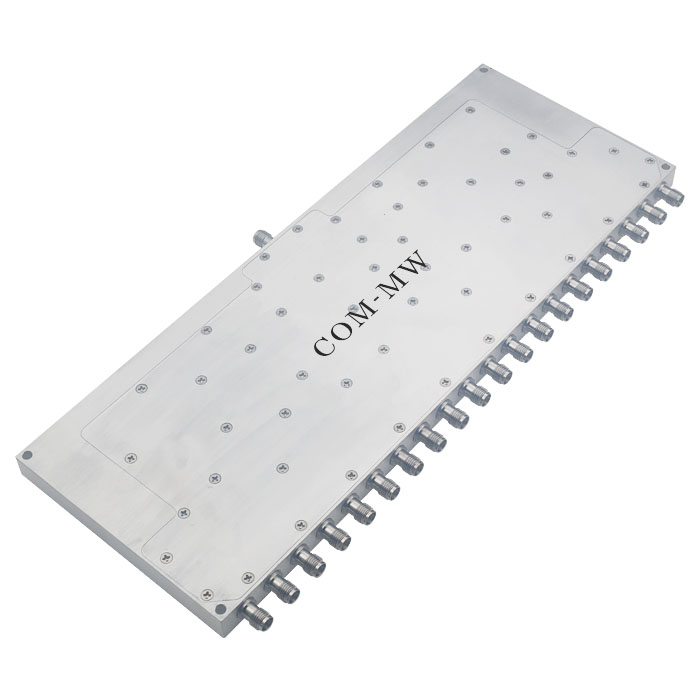

参考实物图

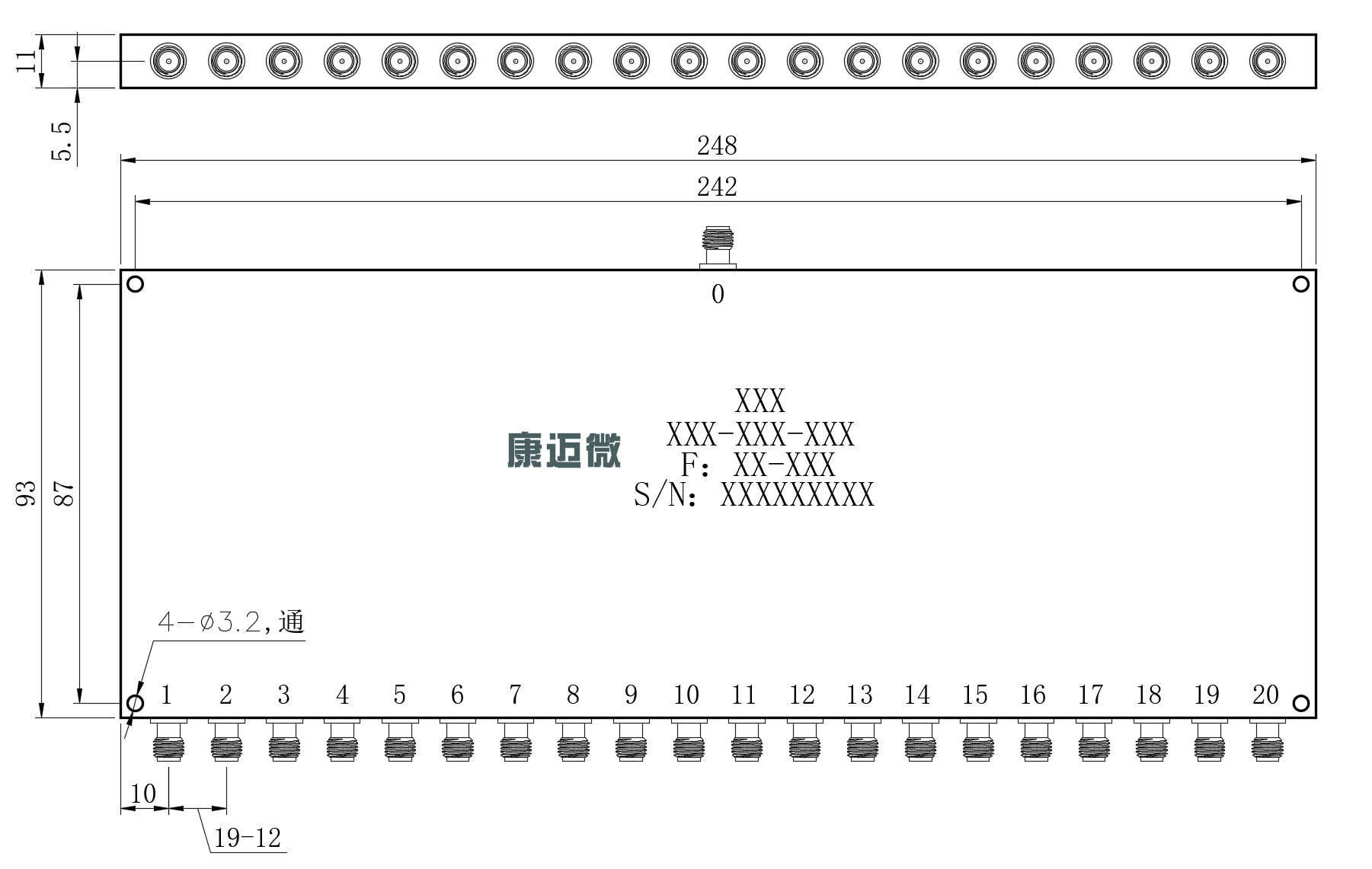

外形结构图（mm）

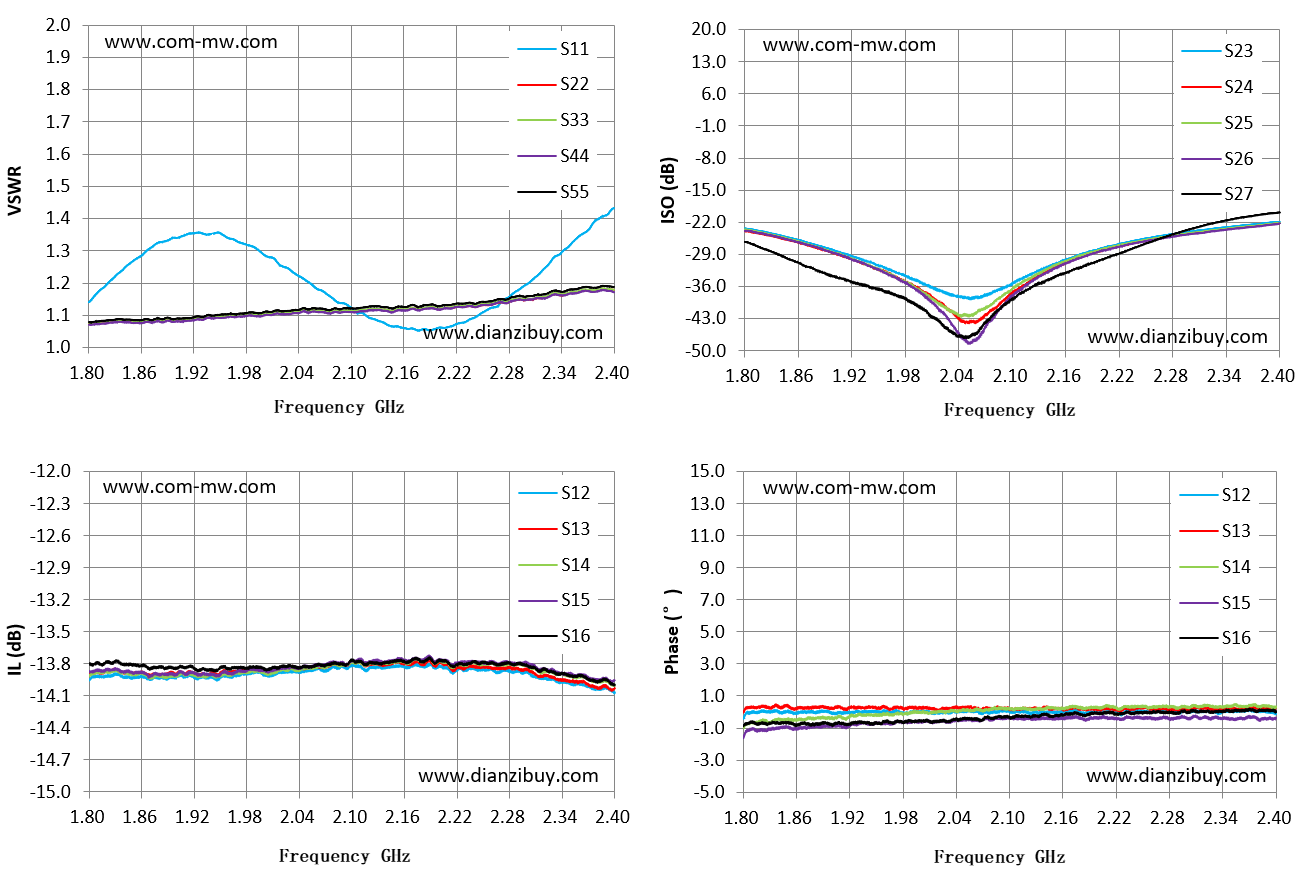

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
