低噪声放大器
400~1500MHz, 增益43dB, 噪声系数1dB, P-1dB功率18dBm, SMA
- DLNA8-400-1500-2917
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，低噪声。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 400 | ~ | 1500 | MHz |
| 增益 | 40 | 43 | dB | |
| 增益平坦度 | ±1 | dB | ||
| 噪声系数 | 1 | 1.2 | dB | |
| 驻波比 | 1.7 | 2.2 | ||
| P-1dB功率 | 18 | dBm |
其它参数
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 工作电压 | +12V |
| 工作电流 | 200mA |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 噪声 dB | S21 1dB功率 dBm |
| 0.2 | 6.09 | 1.65 | 43.98 | 1.5 | 20.1 |
| 0.4 | 1.95 | 1.62 | 44.5 | 0.77 | 20.4 |
| 0.6 | 1.53 | 1.54 | 44.29 | 0.55 | 20.5 |
| 0.8 | 1.47 | 1.45 | 44.43 | 0.67 | 20.3 |
| 1 | 1.48 | 1.37 | 44.53 | 0.79 | 20.1 |
| 1.2 | 1.51 | 1.33 | 44.61 | 0.99 | 20.2 |
| 1.4 | 1.48 | 1.29 | 44.38 | 0.99 | 19.8 |
| 1.6 | 1.43 | 1.23 | 43.87 | 0.98 | 19.1 |
| 1.8 | 1.38 | 1.14 | 43.13 | 1.09 | 18.7 |
| 2 | 1.4 | 1.08 | 42.25 | 1.1 | 17.7 |
| 2.2 | 1.48 | 1.12 | 41.47 | 1.22 | 16.8 |
| 2.4 | 1.58 | 1.2 | 40.92 | 1.38 | 16.9 |
| 2.6 | 1.72 | 1.27 | 40.72 | 1.57 | 17.1 |
| 2.8 | 1.85 | 1.29 | 40.71 | 1.76 | 17 |
| 3 | 1.96 | 1.26 | 40.94 | 1.83 | 16.7 |
参考实物图
外形结构图（mm）

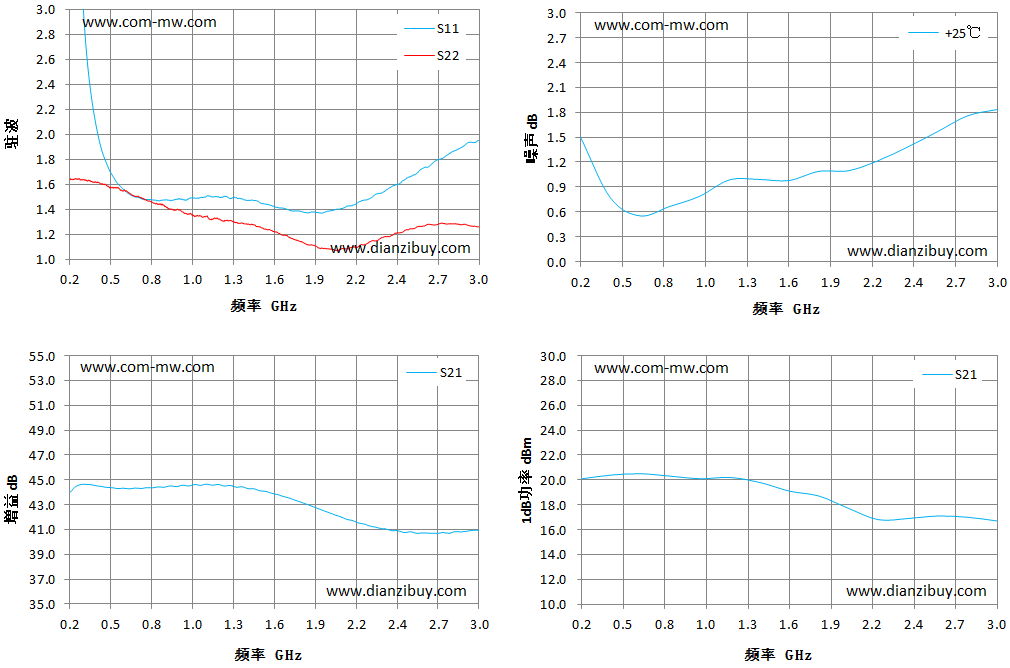

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
