限幅器
工作频率30~3000MHz, 限幅电平16dBm, 功率容量5W, SMA
- DL17-30-3000-092
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 30 | ~ | 3000 | MHz |
| 限幅电平 | 16 | dBm | ||
| 插入损耗 | 0.3 | dB | ||
| 驻波比 | 1.35 |
其它参数
| 功率容量 | 5W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-JK |
| 接口材质 | 外壳铜 |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -45~+75℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
典型测试数据
| Frequency MHz | S11 驻波 | S12 损耗 dB |
|---|---|---|
| 0.01 | 1.02 | -0.04 |
| 357 | 1.02 | -0.09 |
| 714 | 1.03 | -0.11 |
| 1071 | 1.04 | -0.11 |
| 1429 | 1.06 | -0.13 |
| 1786 | 1.07 | -0.15 |
| 2143 | 1.08 | -0.14 |
| 2500 | 1.08 | -0.15 |
| 2857 | 1.08 | -0.16 |
| 3214 | 1.08 | -0.17 |
| 3571 | 1.09 | -0.17 |
| 3929 | 1.11 | -0.19 |
| 4286 | 1.14 | -0.19 |
| 4643 | 1.18 | -0.2 |
| 5000 | 1.23 | -0.24 |
参考实物图
外形结构图（mm）

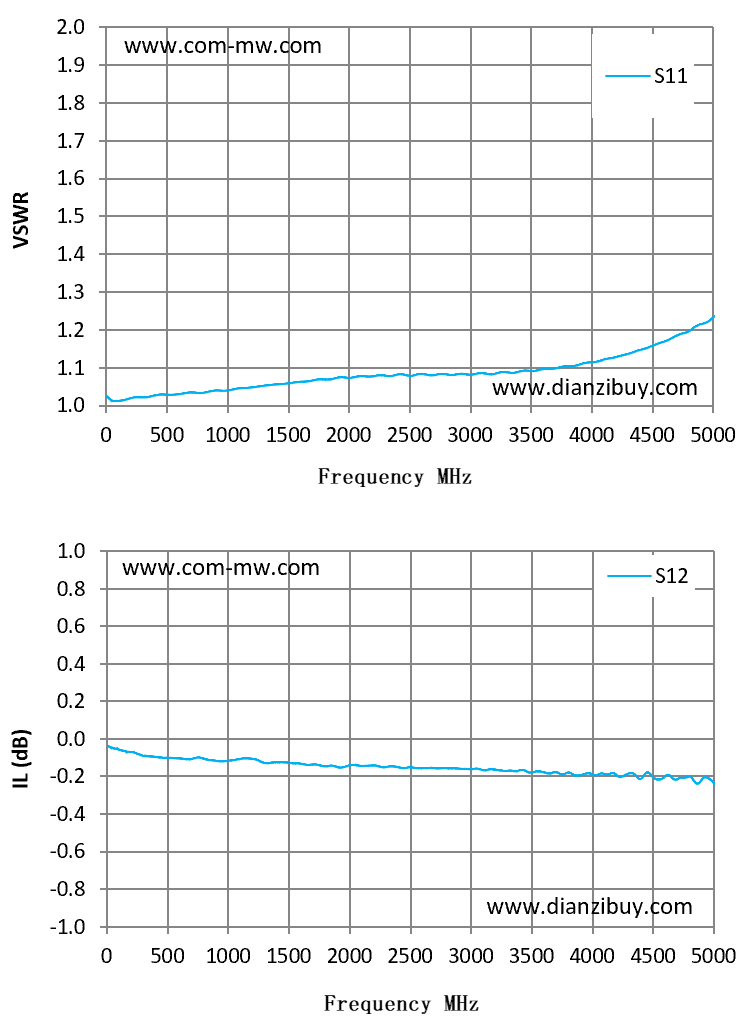

典型测试曲线图
注意事项
1、注意输入输出方向，反接可能会导致产品烧毁。
2、产品输入输出无隔直电容，需用户外加。
