功分器
1.6~23GHz, 15W, 4路, 相位0°, 2.92
- ZPD8-4M1.6-25G-2164
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1.6 | ~ | 23 | GHz |
| 插入损耗 | 2 | dB | ||
| 隔离度 | 15 | dB | ||
| 输入驻波比 | 1.5 | 2 | ||
| 输出驻波比 | 1.5 | 2 | ||
| 幅度平衡 | 1 | dB | ||
| 相位平衡 | 12 | ° |
其它参数
| 功率容量 | 15W设计保证 |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 表面 | 白色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1、2、3、4 |
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S45 抑制 dB | S13 相位 ° |
|---|---|---|---|---|---|
| 1 | 2.55 | 1.36 | -7.1 | -14.13 | -0.02 |
| 2.64 | 1.1 | 1.07 | -6.3 | -25.77 | 0.02 |
| 4.29 | 1.22 | 1.06 | -6.45 | -25.85 | 0.06 |
| 5.93 | 1.18 | 1.11 | -6.51 | -27.48 | 0.11 |
| 7.57 | 1.21 | 1.14 | -6.54 | -22.95 | 0.11 |
| 9.21 | 1.23 | 1.06 | -6.79 | -27.02 | 0.14 |
| 10.86 | 1.25 | 1.02 | -6.89 | -27.53 | 0.09 |
| 12.5 | 1.08 | 1.02 | -6.78 | -21.05 | 0.05 |
| 14.14 | 1.16 | 1.13 | -6.9 | -27.97 | |
| 15.79 | 1.23 | 1.11 | -7.04 | -23.26 | -0.11 |
| 17.43 | 1.1 | 1.15 | -7.07 | -21.34 | -0.26 |
| 19.07 | 1.28 | 1.25 | -7.2 | -32.87 | -0.36 |
| 20.71 | 1.24 | 1.24 | -7.26 | -24.64 | -0.37 |
| 22.36 | 1.17 | 1.07 | -7.25 | -17.42 | -0.81 |
| 24 | 1.65 | 1.4 | -7.36 | -21.61 | -0.96 |

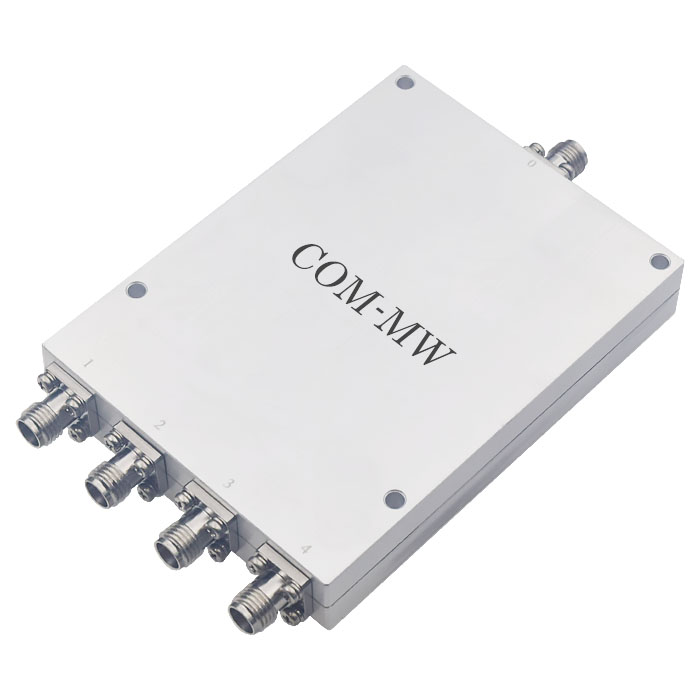

参考实物图

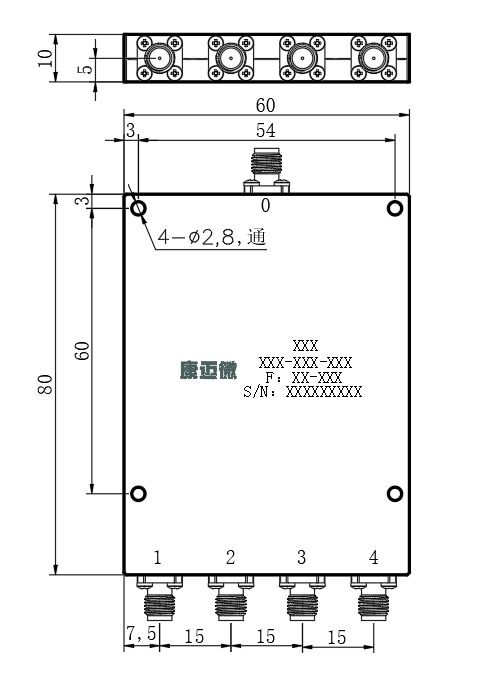

外形结构图（mm）

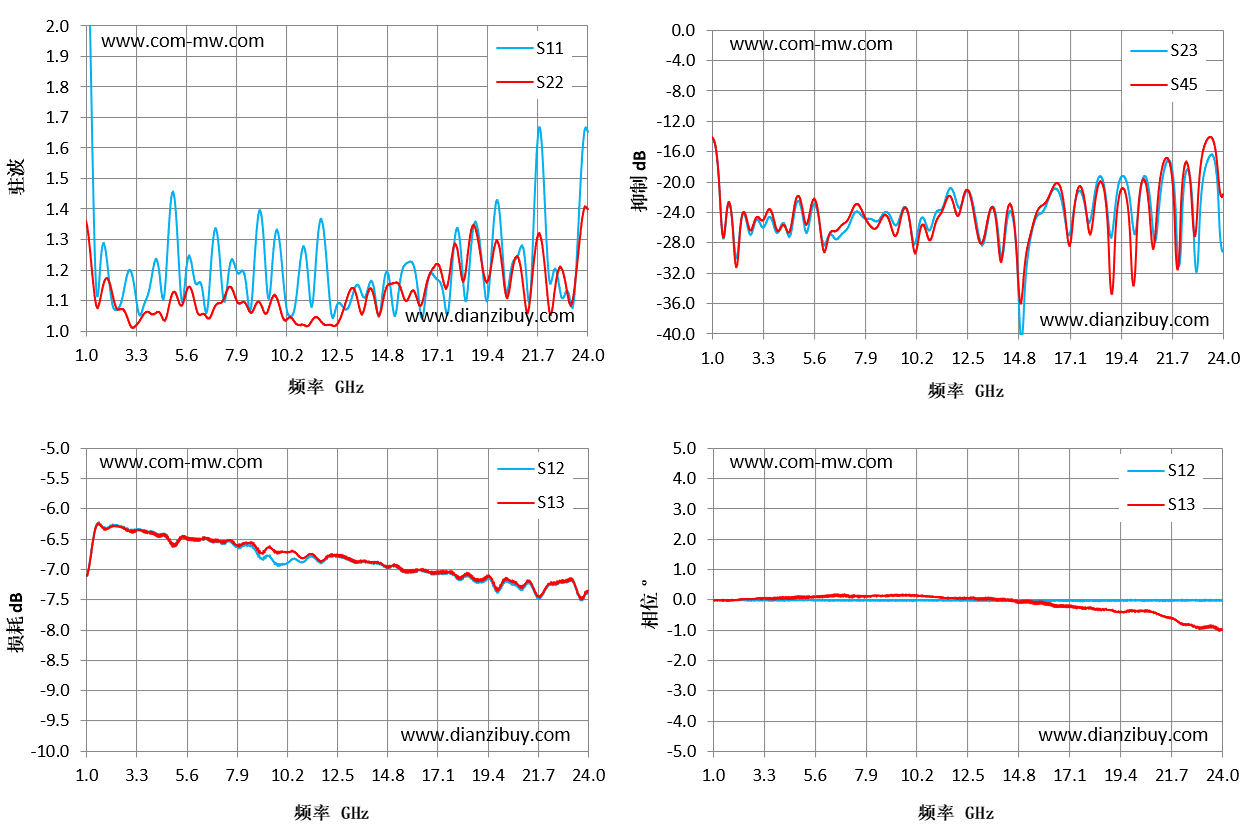

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
