产品
功分器
500~26500MHz, 20W, 8路, 相位0°, SMA
- ZPD9-8C0.5-26.5G-1643
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 500 | ~ | 26500 | MHz |
| 插入损耗 | 9.2 | dB | ||
| 隔离度 | 14 | dB | ||
| 输入驻波比 | 2.4 | |||
| 输出驻波比 | 1.8 | |||
| 幅度平衡 | ±1.5 | dB | ||
| 相位平衡 | ±15 | ° |
其它参数
| 功率容量 | 20W |
| 路数 | 8路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 工作温度 | -40~+85℃设计保证 |
端口定义
| 公共端口 | IN |
| 分配端口 | 1 2 3 45678 |

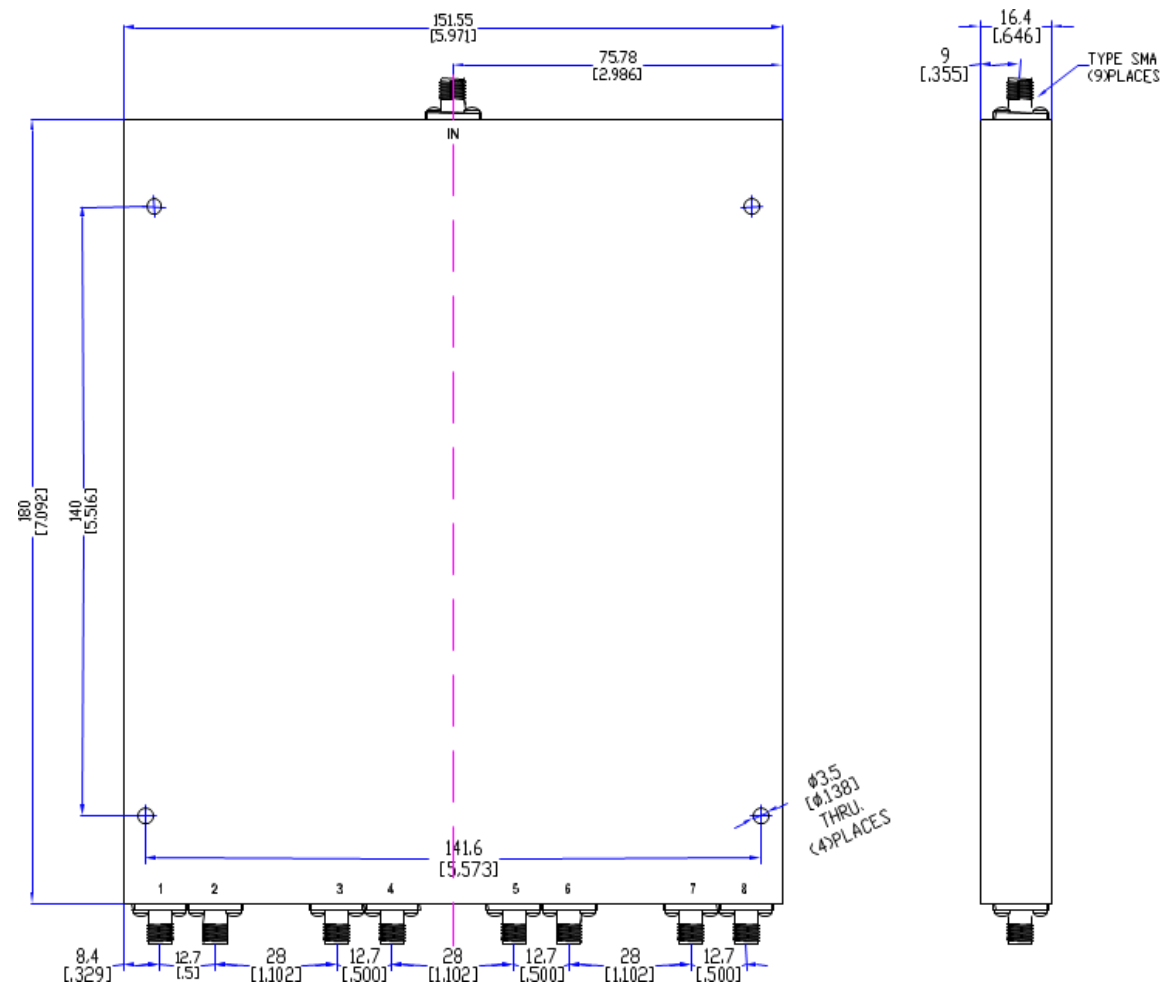

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
