滤波器
通带频率17.7~19.5GHz, DC-15.8GHz≥80dBc, 15.8-16.75GHz≥70dBc, SMA
- ZBF25-C18.6-1.8G-177
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 17.7 | ~ | 19.5 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-15.8 | GHz≥ | 80 | dBc | ||
| 带外抑制 | 15.8-16.75 | GHz≥ | 70 | dBc | ||
| 带外抑制 | 20.45-25 | GHz≥ | 65 | dBc | ||
| 通带驻波 | / | / | 1.35 |
其它参数
| 接口形式 | SMA-F可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S21 时延 ns |
|---|---|---|---|---|
| 16.7 | 34.3 | 20.52 | -75.47 | -1.16 |
| 16.97 | 15.19 | 14.09 | -58.7 | 0.22 |
| 17.24 | 14.52 | 14.36 | -41.61 | 0.02 |
| 17.51 | 16.96 | 24.26 | -16.48 | 1.1 |
| 17.79 | 1.16 | 1.17 | -0.9 | 1.83 |
| 18.06 | 1.15 | 1.15 | -0.55 | 1.53 |
| 18.33 | 1.1 | 1.1 | -0.57 | 1.35 |
| 18.6 | 1.15 | 1.17 | -0.34 | 1.42 |
| 18.87 | 1.16 | 1.16 | -0.57 | 1.44 |
| 19.14 | 1.04 | 1.04 | -0.63 | 1.48 |
| 19.41 | 1.22 | 1.21 | -0.75 | 2.18 |
| 19.69 | 51.46 | 109.09 | -23.68 | 1.03 |
| 19.96 | 10.83 | 11.59 | -53.19 | 0.36 |
| 20.23 | 9.93 | 10.23 | -71.68 | -3.04 |
| 20.5 | 11.39 | 11.63 | -87.45 | 2.18 |
参考实物图
外形结构图（mm）

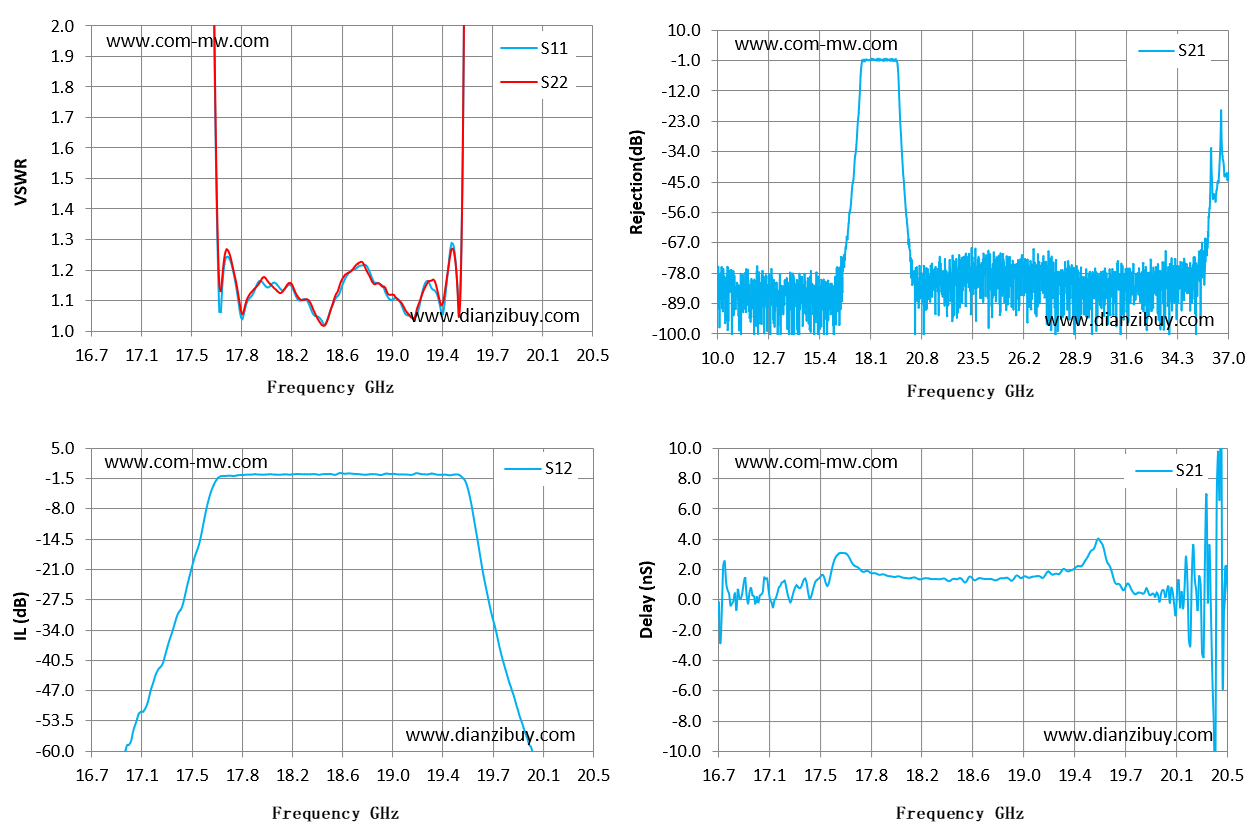

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
