功率放大器
50~1800MHz,增益 42dB,输出功率 37dBm,SMA-F
- DPA8-0.03-1.8G-4051
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 | 备注 |
| 工作频率 | 50 | ~ | 1800 | MHz | |
| 增益 | 42 | dB | 小信号 | ||
| 带内平坦度 | ±3 | dB | |||
| 输出功率 | 33 | 37 | 40 | dBm | |
| 效率 | 23 | 30 | % | ||
| 谐波抑制 | 8 | dBC | |||
| 杂波抑制 | 60 | dBC | F0±400kHz | ||
| ACP | 65 | dBC |
其它参数
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 彩导 |
| 工作电压 | +28±4V |
| 工作电流 | 1A |
| 工作温度 | -40~+65℃设计保证 |
典型测试数据
| F（GHz） | 0.05 | 0.2 | 0.5 | 0.8 | 1 | 1.2 | 1.5 | 1.8 |
| Pout（SAT）（dBm） | 36.10 | 40.05 | 40.36 | 39.52 | 39.21 | 38.67 | 38.06 | 36.90 |
| Pout（SAT）（W） | 4.07 | 10.11 | 10.86 | 8.95 | 8.33 | 7.36 | 6.39 | 4.89 |
| Ids（A） | 0.76 | 0.71 | 0.79 | 0.94 | 0.88 | 0.88 | 0.91 | 0.76 |
| Gain（dB） | 31.29 | 45.54 | 45.77 | 44.68 | 43.43 | 44.14 | 43.32 | 40.78 |
| ŋ（%） | 19.14 | 50.88 | 49.11 | 34.01 | 33.83 | 29.87 | 25.10 | 23.01 |
| 2次谐波抑制（dBC） | 12.70 | 20.40 | 26.90 | 21.19 | 29.30 | 19.80 | 19.10 | 16.10 |
| 3次谐波抑制（dBC） | 12.60 | 12.10 | 14.30 | 18.19 | 18.80 | 27.00 | 32.70 | 62.20 |
| 4次谐波抑制（dBC） | 31.30 | 27.10 | 26.10 | 25.50 | 28.30 | 37.90 | 52.30 | 44.30 |
| 杂波抑制（dBC） | 67.80 | 61.90 | 59.40 | 61.00 | 60.30 | 60.60 | 63.50 | 60.00 |
| ACP（dBc） | 72.40 | 75.10 | 72.40 | 71.40 | 68.70 | 68.80 | 65.70 | 65.10 |

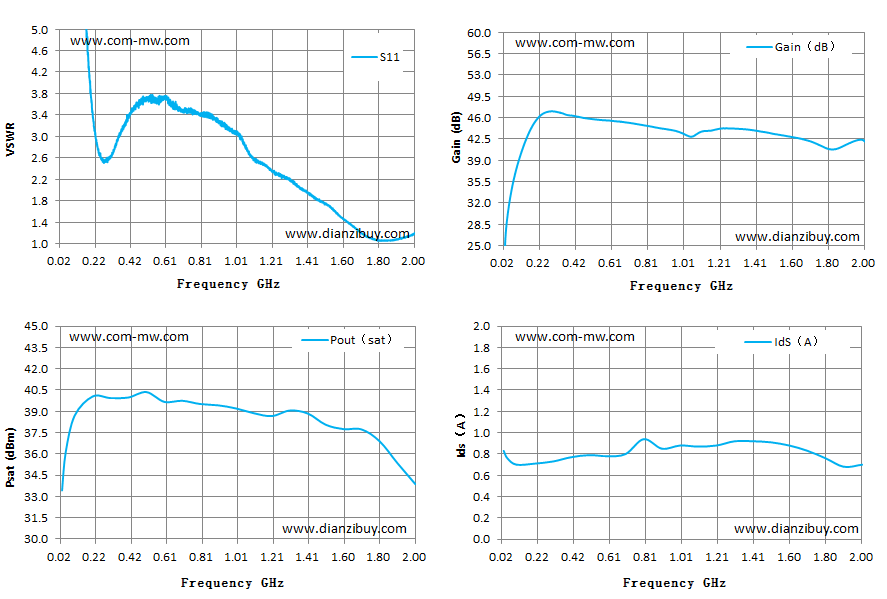

典型测试曲线图

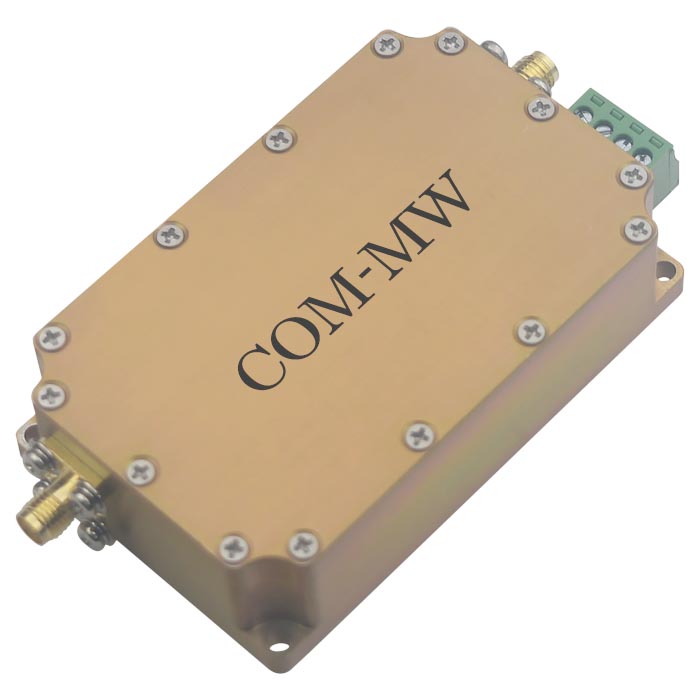

参考实物图

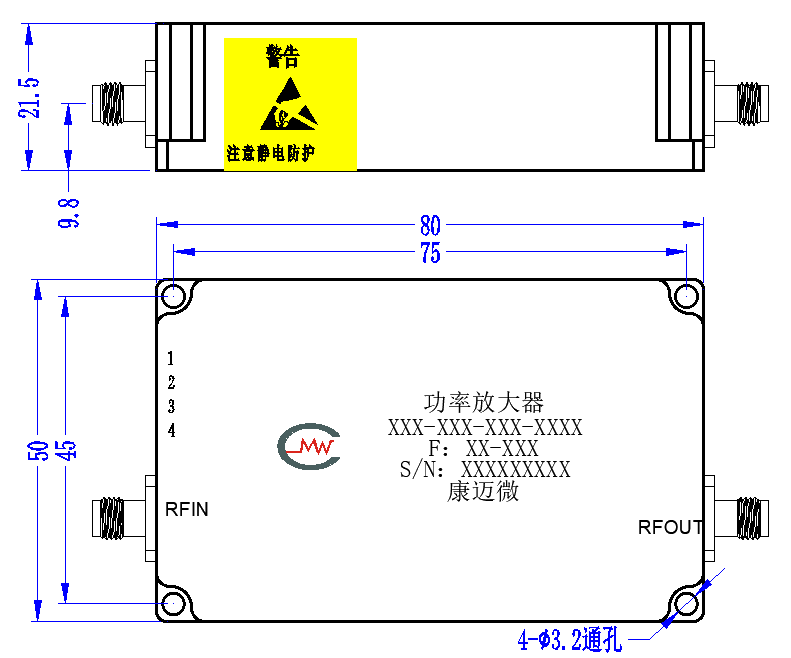

外形结构图
接口定义（3.5mm-4P）
| 序号 | 定义 | 备注 |
| 1 | +28V | |
| 2 | GND | |
| 3 | EN | 0=关；1= 开（5V）；悬空默认关 |
| 4 | POSITIVE | 正压输出，与3短接，功放模块常开 |
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
