环行器
工作频率240~300MHz, 通过功率200W, SMA
- DH9-240-300-3128
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 240 | ~ | 300 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 16 | dB | ||
| 驻波比 | 1.35 |
其它参数
| 通过功率 | 200W设计保证 |
| 传输方向 | 逆时针 |
| 接口形式 | SMA-F |
| 接口材质 | 外壳铜 |
| 阻抗 | 50Ω |
| 工作温度 | -10~+60℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency MHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S11 驻波 |
|---|---|---|---|---|
| 220 | 2.24 | -1.39 | -11.6 | 2.27 |
| 227 | 1.74 | -0.83 | -14.16 | 1.75 |
| 234 | 1.41 | -0.51 | -18.26 | 1.42 |
| 241 | 1.21 | -0.36 | -24.68 | 1.2 |
| 249 | 1.12 | -0.34 | -25.43 | 1.12 |
| 256 | 1.17 | -0.37 | -20.79 | 1.18 |
| 263 | 1.24 | -0.42 | -18.36 | 1.25 |
| 270 | 1.28 | -0.45 | -17.34 | 1.29 |
| 277 | 1.27 | -0.46 | -17.43 | 1.28 |
| 284 | 1.21 | -0.43 | -18.8 | 1.2 |
| 291 | 1.1 | -0.4 | -22.45 | 1.09 |
| 299 | 1.13 | -0.45 | -27.38 | 1.16 |
| 306 | 1.38 | -0.7 | -18.6 | 1.45 |
| 313 | 1.66 | -4.13 | -19.1 | 1.75 |
| 320 | 3.8 | -3.66 | -10.75 | 3.98 |

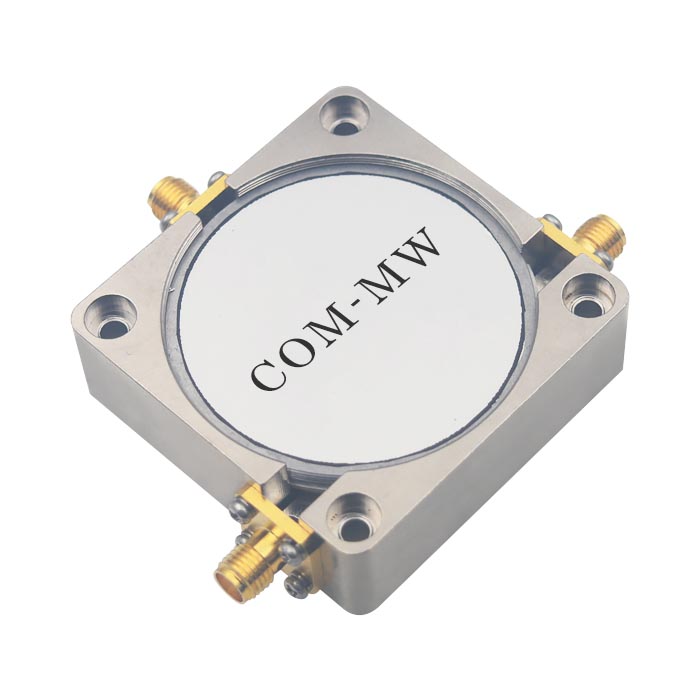

参考实物图

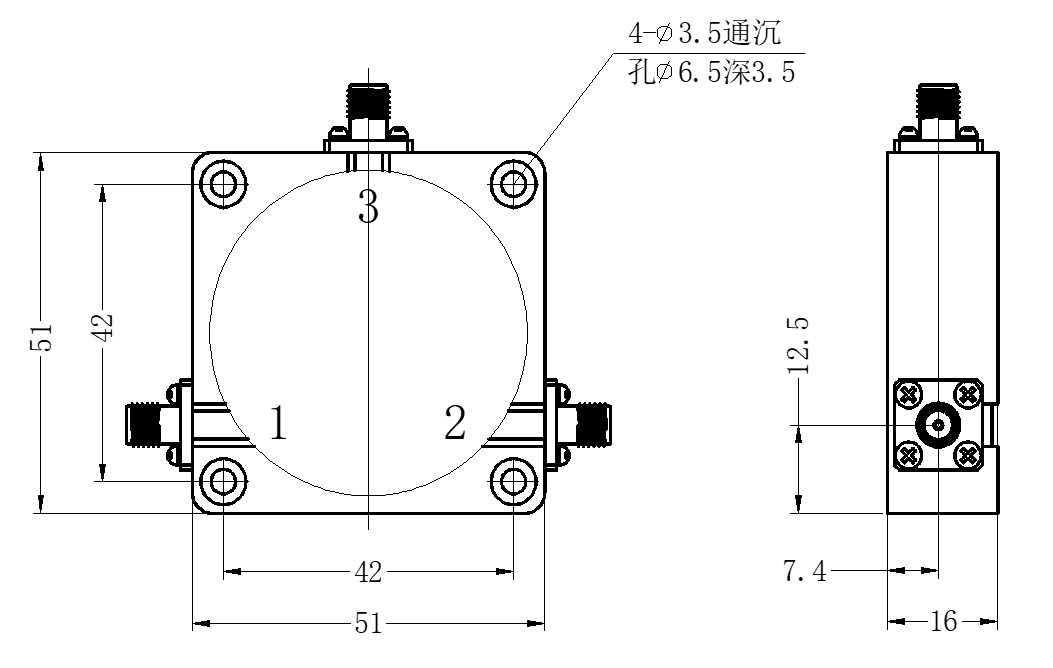

外形结构图（mm）

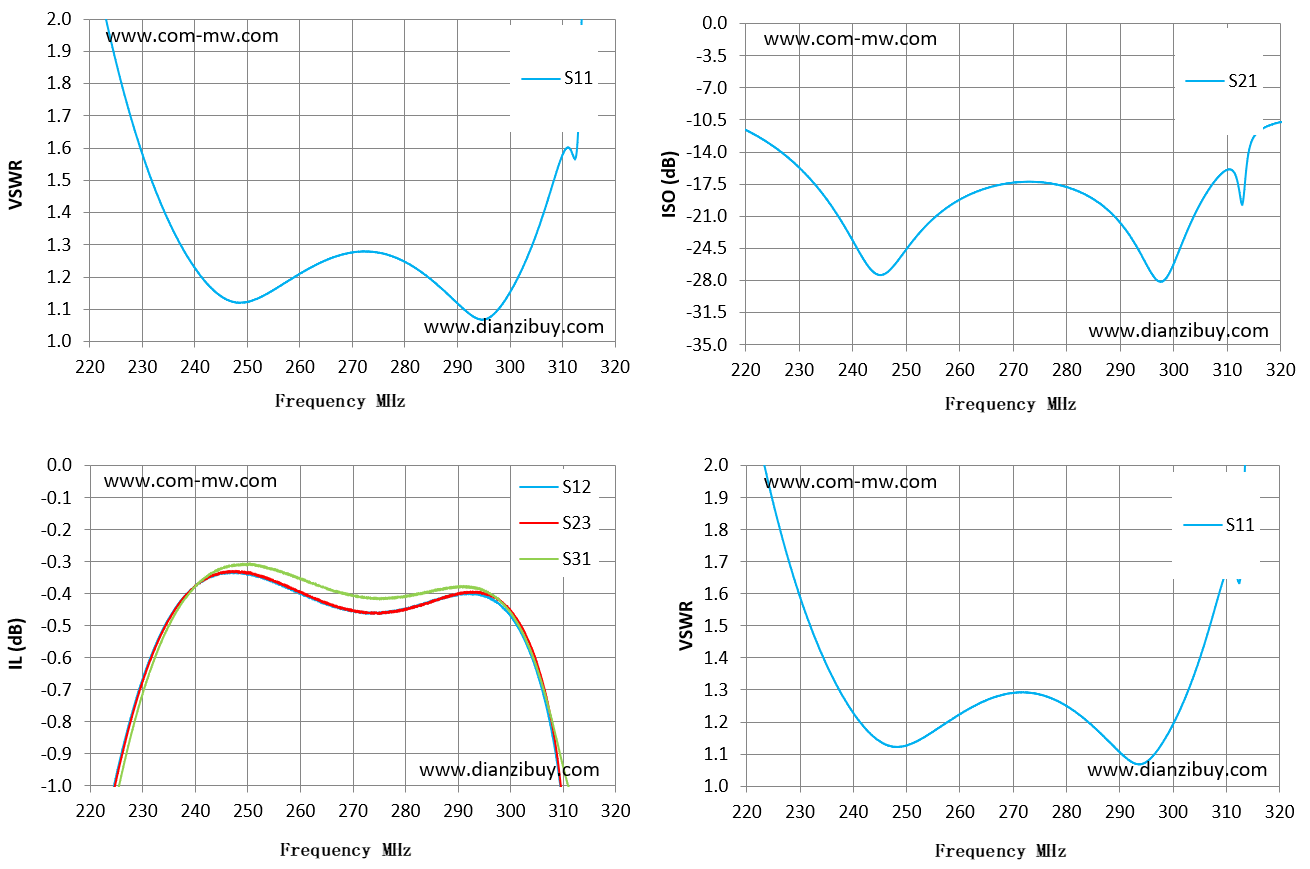

典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
