低噪声放大器
30~3000MHz, 增益40dB, 噪声系数2dB, P-1dB功率14dBm, SMA-K
- DLNA8-30-3000-2308
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，低噪声。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 30 | ~ | 3000 | MHz |
| 增益 | 40 | dB | ||
| 增益平坦度 | ±1.5 | ±2 | dB | |
| 噪声系数 | 2 | dB | ||
| 驻波比 | 2 | 2.3 | ||
| P-1dB功率 | 14 | dBm |
其它参数
| 接口形式 | SMA-K可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| F(GHz) | S11 VSWR | S22 VSWR | Gain(dB) | P-1(dBm) | NF(dB） |
| 0.03 | 1.96 | 2.16 | 43.4 | 15.2 | 1.29 |
| 0.28 | 1.41 | 1.88 | 44.22 | 16.1 | 0.59 |
| 0.53 | 1.33 | 1.79 | 44.23 | 17.2 | 0.77 |
| 0.77 | 1.34 | 1.65 | 44.21 | 17.1 | 0.75 |
| 1.02 | 1.57 | 1.51 | 43.98 | 16.9 | 0.84 |
| 1.27 | 1.83 | 1.42 | 43.46 | 16.5 | 1.04 |
| 1.52 | 1.92 | 1.4 | 42.87 | 16.3 | 0.83 |
| 1.77 | 1.9 | 1.4 | 42.83 | 16.3 | 0.86 |
| 2.01 | 1.81 | 1.35 | 43.01 | 16.1 | 1.19 |
| 2.26 | 1.68 | 1.25 | 43.38 | 16.2 | 1.26 |
| 2.51 | 1.68 | 1.16 | 43.74 | 16.2 | 1.07 |
| 2.76 | 1.79 | 1.24 | 43.8 | 16.3 | 0.98 |
| 3 | 1.9 | 1.39 | 43.7 | 16 | 1.26 |
| 3.25 | 1.88 | 1.61 | 43.74 | 15.9 | 1.47 |
| 3.5 | 2.02 | 2.13 | 43.25 | 15.8 | 1.5 |
参考实物图
外形结构图（mm）

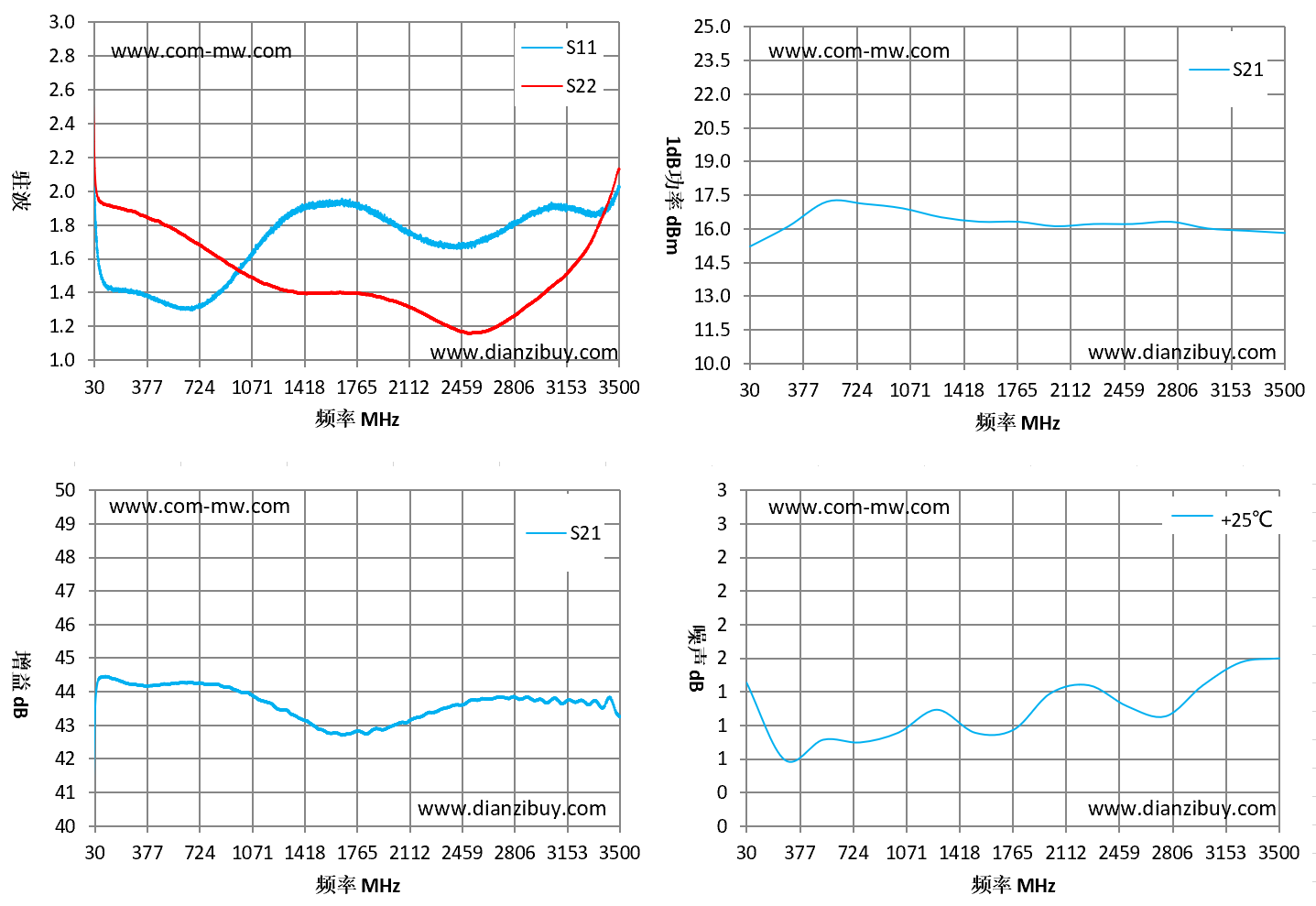

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
