100~520MHz, 10W, 180°功分器, 表面贴装
- ZHC9-100-520-2429
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 100 | ~ | 520 | MHz |
| 插入损耗 | 1 | dB | ||
| 隔离度 | 18 | dB | ||
| 驻波比 | 1.4 | |||
| 幅度平衡 | ±0.8 | dB | ||
| 相位平衡 | ±4 | ° |
其它参数
| 功率容量 | 10W设计保证 |
| 相位 | 180°功分器 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| IN | 1 | --- | --- | --- |
| ISO | 2 | --- | --- | --- |
| 0° | 7 | --- | --- | --- |
| +180° | 8 | --- | --- | --- |
| GND | 3，4，5，6 | --- | --- | --- |

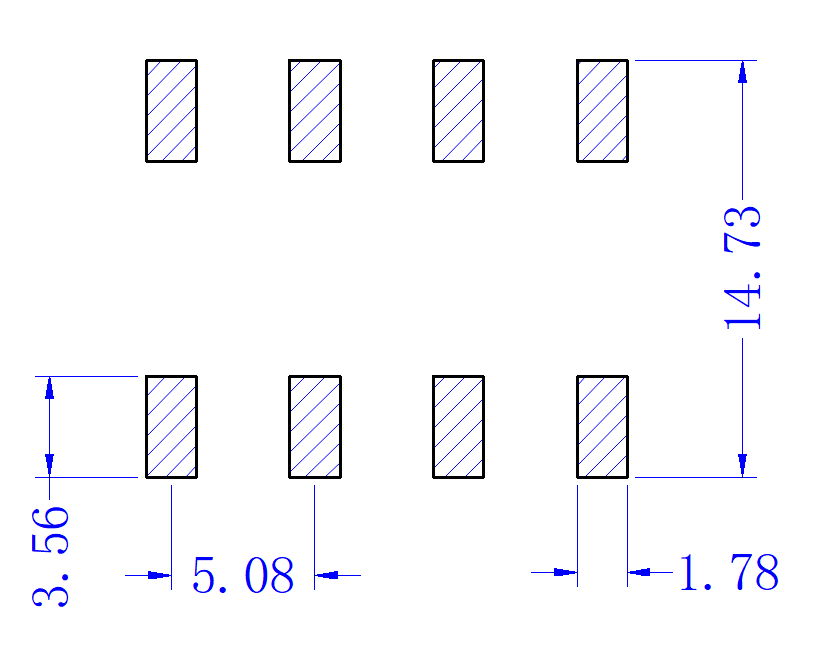

建议PCB布局图
典型测试曲线图
参考实物图
外形结构图（mm）
典型测试数据
| Frequency MHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S12 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|
| 80 | 1.15 | -3.76 | -3.34 | 177.88 | -23.28 |
| 117 | 1.12 | -3.76 | -3.38 | 178.23 | -24.63 |
| 154 | 1.09 | -3.75 | -3.4 | 178.36 | -25.28 |
| 191 | 1.07 | -3.75 | -3.43 | 178.4 | -25.6 |
| 266 | 1.05 | -3.77 | -3.51 | 178.4 | -26.03 |
| 303 | 1.06 | -3.76 | -3.53 | 178.3 | -26.27 |
| 340 | 1.07 | -3.75 | -3.55 | 178.33 | -26.53 |
| 377 | 1.09 | -3.73 | -3.55 | 178.12 | -26.78 |
| 451 | 1.16 | -3.75 | -3.64 | 177.85 | -27.35 |
| 489 | 1.2 | -3.77 | -3.68 | 177.7 | -27.64 |
| 526 | 1.26 | -3.86 | -3.8 | 177.29 | -27.75 |
| 563 | 1.32 | -3.9 | -3.86 | 177.08 | -27.69 |
注意事项
| 1 | 可以短时间浸泡清洗，请及时烘干。 |
| 2 | 产品支持220℃回流焊。 |
