产品
双工器
通带频率(1-2)1175~1225MHz, 通带频率(1-3)DC~125MHz, 表面贴装
- ZCB20-2L0-1225-353
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率(1-2) | / | / | 1175 | ~ | 1225 | MHz |
| 通带频率(1-3) | / | / | DC | ~ | 125 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 通带波动 | / | / | 2.0 | dB | ||
| 通带抑制(1-2) | DC-600 | MHz≥ | 50 | dB | ||
| 通带抑制(1-2) | 2100-3000 | MHz≥ | 45 | dB | ||
| 通带抑制(1-2) | 3000-4000 | MHz≥ | 20 | dB | ||
| 通带抑制(1-3) | 155-800 | MHz≥ | 50 | dB | ||
| 通带抑制(1-3) | 800-1200 | MHz≥ | 40 | dB | ||
| 相位一致性 | 同批次 | -5 | +5 | ° | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -45~+75℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 其它 | 产品不要盖子 |

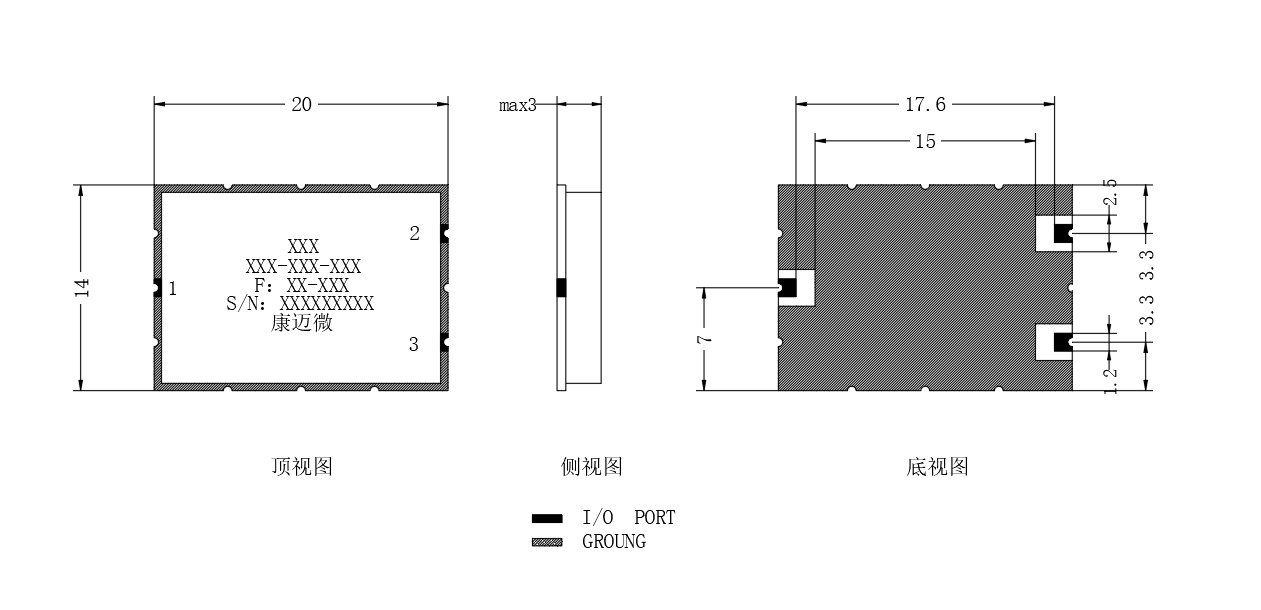

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 产品支持190℃回流焊 |
