产品
双工器
通带频率一 2~2.8GHz,通带频率二 4~11.2GHz,N
- OQZCB1-2M2-11.2G-488-N
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 2 | ~ | 2.8 | GHz |
| 通带频率二 | / | / | 4 | ~ | 11.2 | GHz |
| 通带一损耗 | / | / | 1.5 | dB | ||
| 通带二损耗 | / | / | 1.5 | dB | ||
| 通带驻波一 | / | / | 1.5 | |||
| 通带驻波二 | / | / | 1.7 | |||
| 通带一抑制度 | 4-11.2 | GHz≥ | 60 | dB | ||
| 通带二抑制度 | DC-2.8 | GHz≥ | 60 | dB | ||
| 通道隔离 | 2-2.8&4-11.2 | GHz≥ | 60 | dB |
其它参数
| 接口形式 | N -K |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 30W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| 频率 GHz | S11驻波 | S12 损耗 dB | S13 损耗 dB | S12 时延 ns | S13 时延 ns |
| 0.01 | 1.02 | -59.12 | - | 0.96 | |
| 0.86 | 1.38 | -60.19 | -0.1 | - | 0.95 |
| 1.71 | 1.16 | -60.56 | -0.33 | - | 1.01 |
| 2.57 | 1.25 | -62.89 | -0.59 | - | 1.18 |
| 3.43 | 7.05 | -23.6 | -11.62 | - | - |
| 4.29 | 1.6 | -1.22 | -65.84 | 0.97 | - |
| 5.14 | 1.14 | -0.55 | -60.57 | 0.79 | - |
| 6 | 1.3 | -0.49 | -63.76 | 0.72 | - |
| 6.86 | 1.49 | -0.61 | -65.81 | 0.69 | - |
| 7.71 | 1.24 | -0.35 | -64.89 | 0.68 | - |
| 8.57 | 1.04 | -0.4 | -68.87 | 0.66 | - |
| 9.43 | 1.3 | -0.3 | -65.17 | 0.64 | - |
| 10.29 | 1.15 | -0.41 | -65.39 | 0.65 | - |
| 11.14 | 1.35 | -1.37 | -65.86 | 0.58 | - |
| 12 | 1.48 | -0.68 | -53.13 | 0.64 | - |
参考实物图

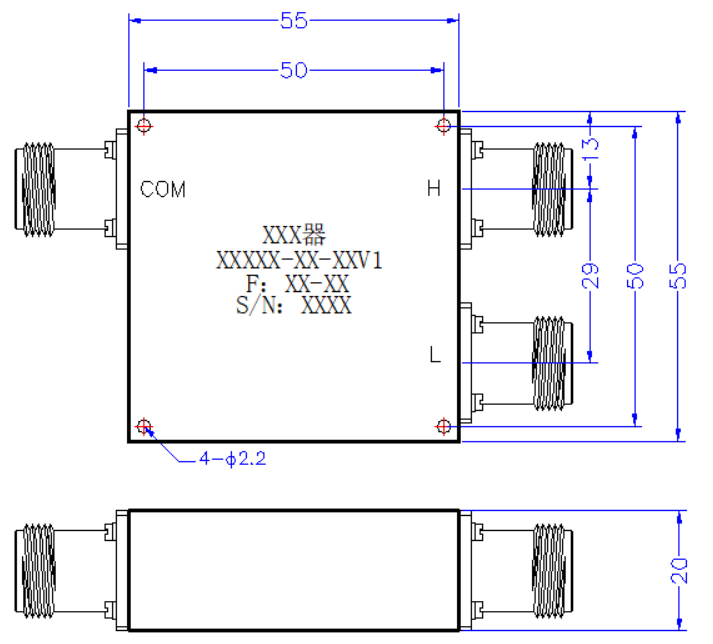

外形结构图（mm）

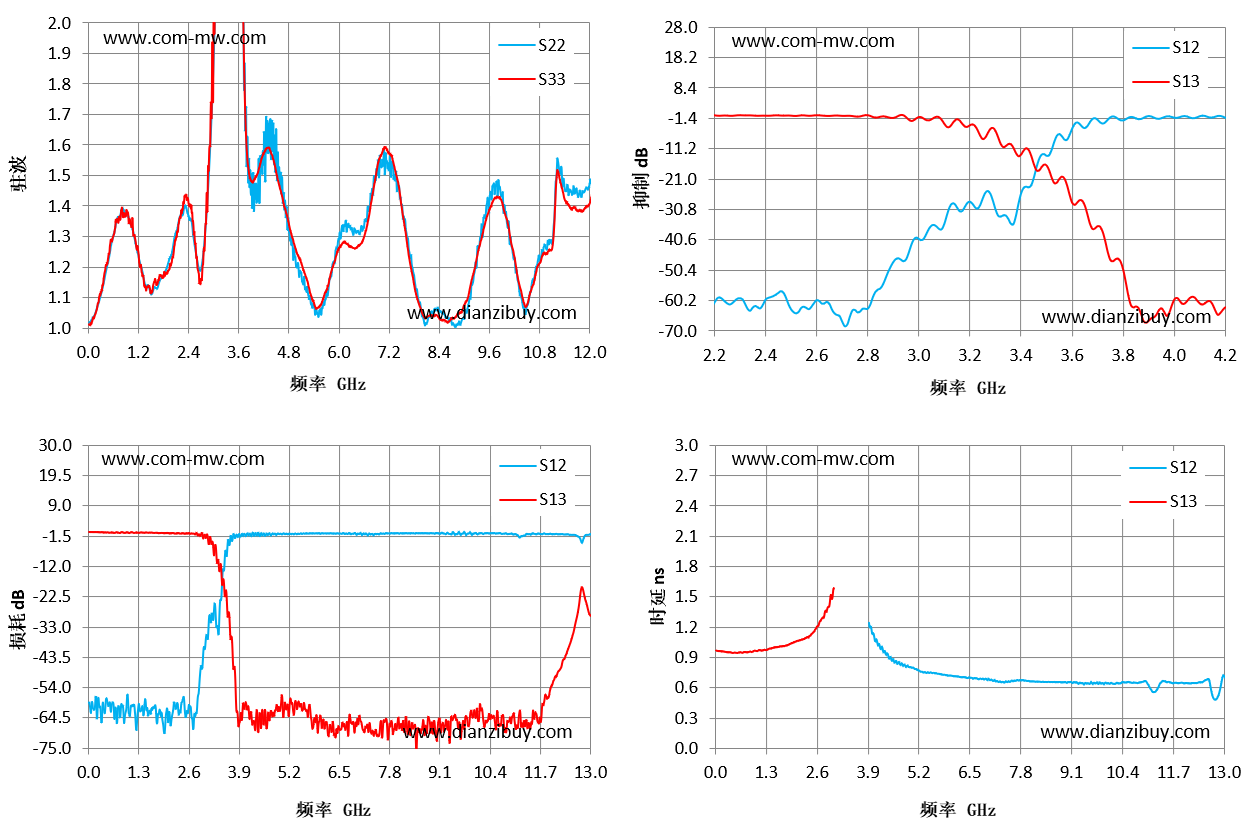

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
