产品
滤波器
通带频率15~20GHz, DC-10GHz≥40dB, 22.5-30GHz≥25dB, SMA
- ZBF6-C17.5-5G-5247
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 15 | ~ | 20 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-10 | GHz≥ | 40 | dB | ||
| 带外抑制 | 22.5-30 | GHz≥ | 25 | dB | ||
| 带外抑制 | 30-40 | GHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -10~+50℃设计保证 |

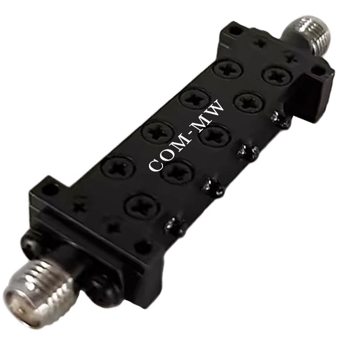

参考实物图

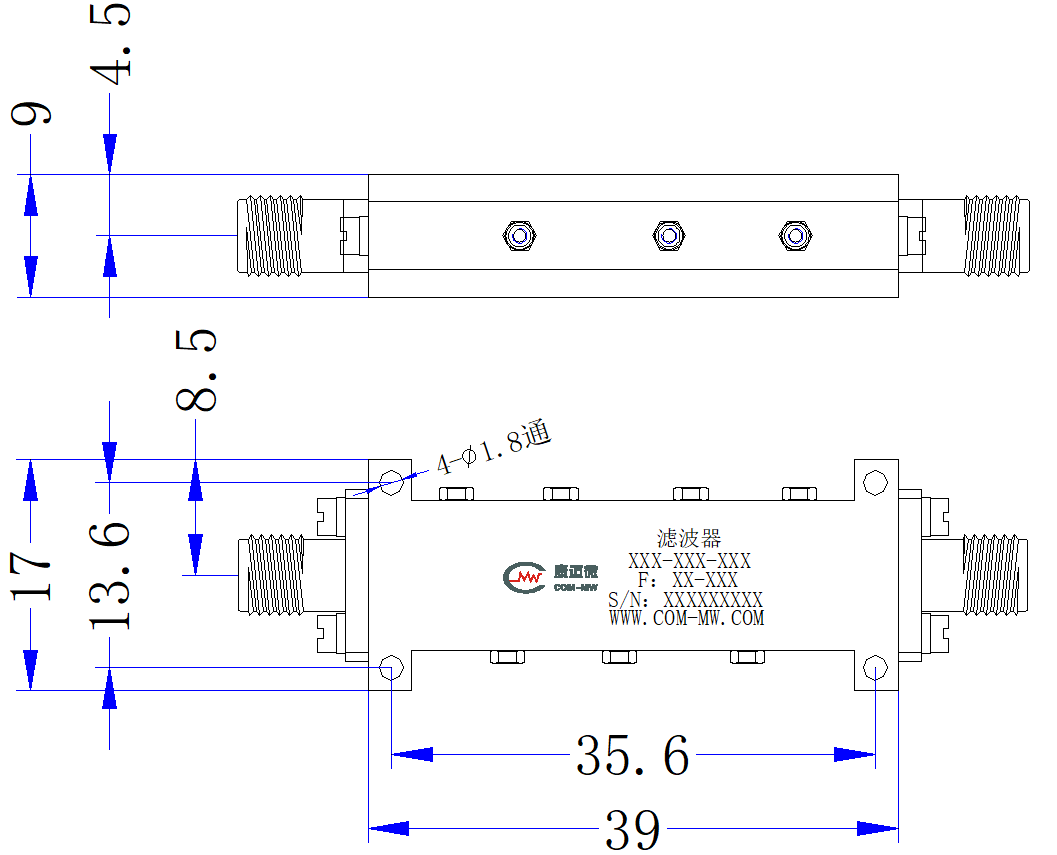

外形结构图（mm）

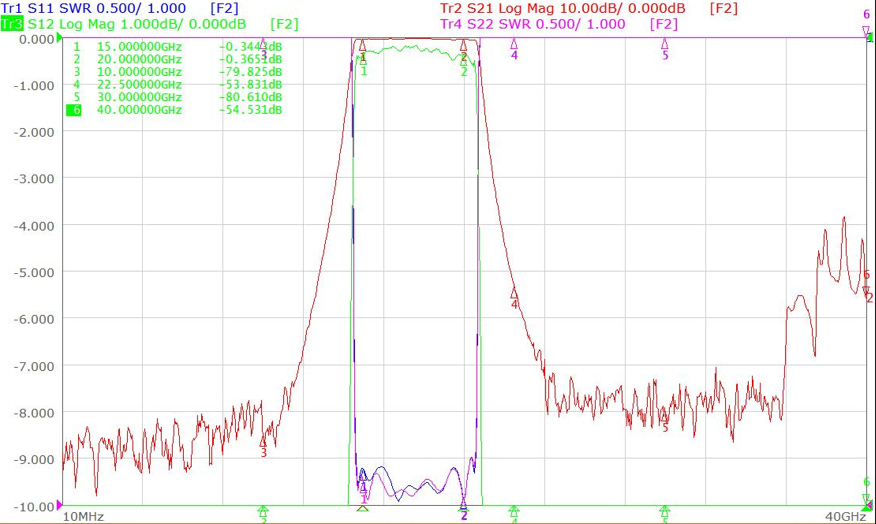

典型测试曲线图
